July 3, 2021

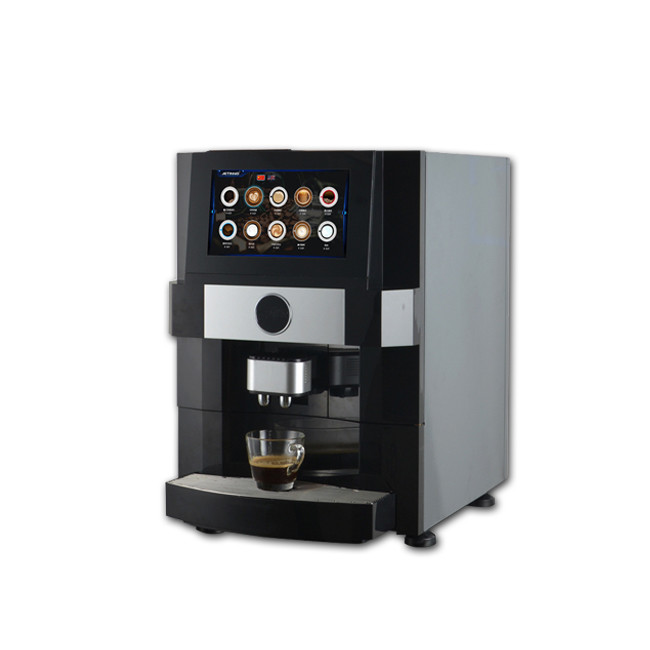

รูปแบบของโมดูลจอ LCD ของเครื่องกาแฟ
ที่ได้รับการปรับปรุงสําหรับลูกค้าครั้งนี้คือ CH700WV02A
เนื้อหาต่อไปนี้คือคําอธิบายที่เกี่ยวข้องกับสินค้า
รุ่น:
1. เกี่ยวกับอธิบายของ CH700WV02A-CT
ChengHao Display โมเดล CH700WV02A-CT เป็นทรานซิสเตอร์แผ่นบางเมทริกซ์ที่มีสี
(TFT) จอจอกระจกเหลว (LCD) ที่ใช้ TFT ซิลิคอนออมฟ์เป็นอุปกรณ์สลับ
รุ่นนี้ประกอบด้วยแผ่น LCD TFT, IC การขับเคลื่อน, ความสว่างสูง Backlight,
แผ่นสัมผัสแบบจุและ FPC
LCD TFT นี้มีพื้นที่แสดงผลที่ใช้งาน 7.0 (16: 9) นิ้ววัดทางด้านขอบด้วย WVGA
ความละเอียด (800 พิกเซลแนวราบ x 480 พิกเซลแนวตั้ง)
ไดรเวอร์ที่ใช้ในโครงการนี้คือ Himax และสามารถแสดงสี 16M โดย 24 บิต RGB
ไดรเวอร์ถูกติดตั้งบนกระจกและการเชื่อมต่อระหว่างทางผ่าน FPC รวมถึง
ส่วนประกอบในการขับเคลื่อนโมดูลจอ รองรับอินเตอร์เฟซ RGB
นอกจากนี้ FPC ยังสามารถปรับแต่งตามความต้องการของลูกค้า เช่น
-การปรับแสงเบื้องหลังและโครงสร้าง CTP การกําหนดอินเตอร์เฟซ เป็นต้น
สอดคล้องกับ RoHS และไม่มีฮาโลเจน
| โมเดล เลขที่ | CH700WV02A-CT |
| ประเภทโมดูล | 7"TFT + CTP |
| โหมดการแสดง | TN/Transmissive/ปกติเป็นสีขาว |
| ประเภท CTP | G+G |
| จํานวนจุด | 800*3 ((RGB) *480 |
| ทิศทางการดู | เวลา 12 โมง |
| ทิศทางการพลิกระดับสีเทา | เวลา 6 โมง |
| ขนาดโมดูล | 180.0(W) * 119.0 ((H) * 7.4 ((T) มม |
| พื้นที่ TFT Active | 154.08 ((W) * 85.92 ((H) มม |
| TFT Dot pitch (ระยะของจุด TFT) | 0.1926 ((W) * 0.1790 ((H) มม |
| อินเตอร์เฟซ | TFT: 24 บิต RGB CTP:I2C |
| ประเภทไฟหลัง | LED ขาว |
| ความสว่าง | 200cd/m2 |
2.ข้อมูลทั่วไป
| รายการ | ค่านิยมมาตรฐาน | หน่วยงาน |
| ประเภท LCD | 7.0?? TFT + CTP | -- |
| การจัดเรียงจุด | 800×3 ((RGB) ×480 | จุด |
| การจัดเรียงพิกเซลสี | สายตั้ง RGB | -- |
| โหมดการแสดง | TN / สายส่ง / ปกติสีขาว | -- |
| ทิศทางการดู | 12 โมง | -- |
| ประเภท CTP | กระจกกระจก + ITO กระจก + FPC + แอดซีฟ | -- |
| การบํารุงผิว | 6H | -- |
| IC CTP ไดรเวอร์ | GT911 | -- |
| ขนาดโมดูล | 180.0 ((W) × 119.0 ((H) × 7.4 ((T) | mm |
| พื้นที่ TFT Active | 154.08 ((W) × 85.92 ((H) | mm |
| CTP พื้นที่ทํางาน | 154.08 ((W) × 85.92 ((H) | mm |
| CTP พื้นที่ชม | 155.28 ((W) × 87.12 ((H) | mm |
| TFT Dot pitch (ระยะของจุด TFT) | 0.1926 (W) × 0.1790 (H) | mm |
| อินเตอร์เฟซ | อินเตอร์เฟซ RGB คู่เคียง 24 บิต | -- |
| อุณหภูมิการทํางาน | -20 ~ +70 | °C |
| อุณหภูมิการเก็บรักษา | -30 ~ +80 | °C |
| น้ําหนัก | TBD | g |
