12 O'clock 800×480 7in TFT LCD Capacitive Touchscreen I2C Transmissive

ติดต่อตอนนี้

12 โมง 800×480 7in TFT LCD จอสัมผัสจุลินทรีย์

จำนวนสั่งซื้อขั้นต่ำ :	100 ชิ้น	ราคา :	/
รายละเอียดการบรรจุ :	ผลิตภัณฑ์ทั้งหมดได้รับการบรรจุในวิธีที่ถูกต้องเพื่อให้ปลอดภัย สำหรับผลิตภัณฑ์ขนาดเล็กเราใช้ถาด + กล่	เวลาการส่งมอบ :	7 - 15 วันทำการ
เงื่อนไขการชำระเงิน :	T/T	สามารถในการผลิต :	พีซี 200k / เดือน

สถานที่กำเนิด:	เซินเจิ้นประเทศจีน	ชื่อแบรนด์:	ChengHao LCD
ได้รับการรับรอง:	ROHS 、ISO9001 、CE	หมายเลขรุ่น:	CH700WV01C-CT
เอกสาร:	ใบแสดงผลิตภัณฑ์

ข้อมูลรายละเอียด
ประเภทโมดูล:	7 นิ้ว	โหมดการแสดงผล:	tn/transmissive/ปกติสีขาว
ประเภท CTP:	P+G	จำนวนจุด:	8003 ((RGB) 480
ดูทิศทาง:	12 นาฬิกา	ทิศทางการผกผันของระดับสีเทา:	6 นาฬิกา
ขนาดโมดูล:	164.9 (w)100.0 (h)4.68 (t) มม.	พื้นที่ทํางาน tft:	154.08(ก)*85.92(ส)มม
TFT dot pitch:	0.1926 ((W) * 0.1790 ((H) มม	อินเตอร์เฟซ:	TFT: อินเตอร์เฟส RGB แบบขนาน 24 บิต CTP: I2C
ประเภทแบ็คไลท์:	ไฟ LED สีขาว	ลูมิเนซ:	250cd/m2
เน้น:	7in TFT LCD จอสัมผัสความจุ , 800×480 TFT LCD จอสัมผัสความจุ , หน้าจอสัมผัส I2C ทรัมมิสซิฟ LCD

รายละเอียดสินค้า

7 นิ้ว 12 ชั่วโมง Tn TFT LCD จอสัมผัสขนาดจุ I2C 800 * 480

สายส่ง อินเตอร์เฟซ RGB สีขาวปกติ

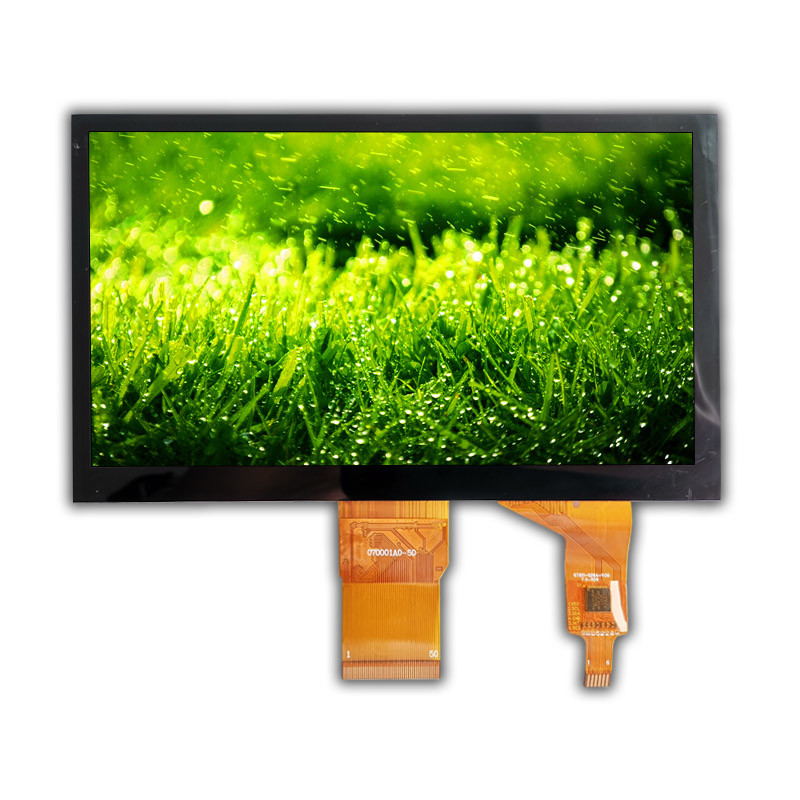

12 โมง 800×480 7in TFT LCD จอสัมผัสจุลินทรีย์ 0

โมเดล เลขที่	CH700WV01C-CTC
ประเภทโมดูล	7"TFT + CTP
โหมดการแสดง	TN/Transmissive/ปกติเป็นสีขาว
ประเภท CTP	P+G
จํานวนจุด	8003 ((RGB) 480
ทิศทางการดู	เวลา 12 โมง
ทิศทางการพลิกระดับสีเทา	เวลา 6 โมง
ขนาดโมดูล	164.9 ((W) * 100.0 ((H) * 4.68 ((T) มม
พื้นที่ TFT Active	154.08 ((W) * 85.92 ((H) มม
TFT Dot pitch (ระยะของจุด TFT)	0.1926 ((W) * 0.1790 ((H) มม
อินเตอร์เฟซ	TFT: 24 บิต อินเตอร์เฟซ RGB ตรงกัน CTP:I2C
ประเภทไฟหลัง	LED ขาว
ความสว่าง	250cd/m2

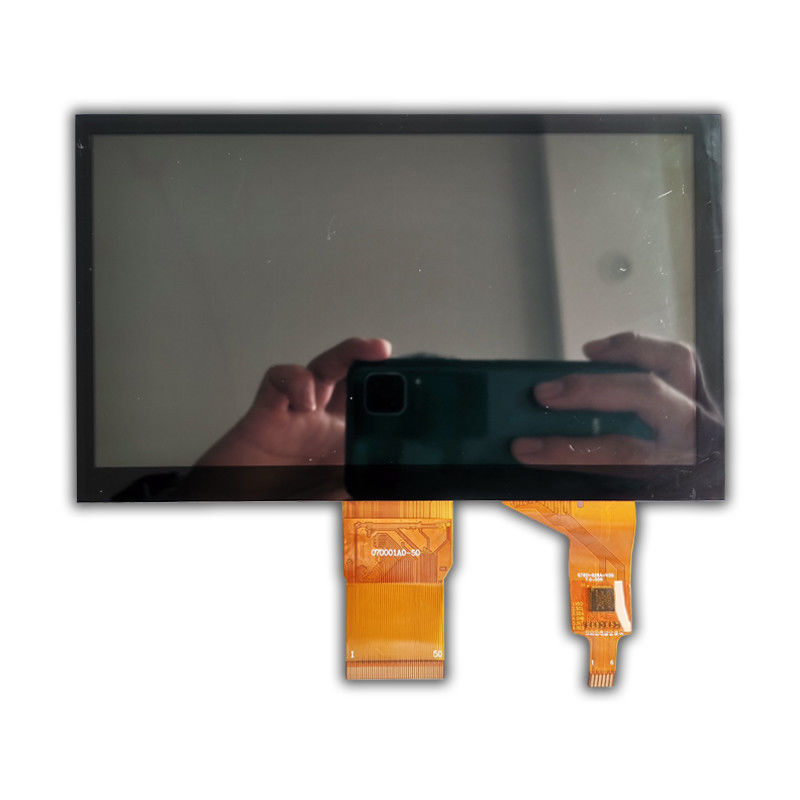

12 โมง 800×480 7in TFT LCD จอสัมผัสจุลินทรีย์ 1

ChengHao Display โมเดล CH700WV01C-CT เป็นฟิล์มบางเมทริกซ์ที่มีสี

ทรานซิสเตอร์ (TFT) จอแสดงกระจกเหลว (LCD) ที่ใช้ TFT ซิลิคอนออมฟ์

เป็นอุปกรณ์สวิทช์ โมเดลนี้ประกอบด้วยแผ่น LCD TFT

IC ไฟหลังความสว่างสูง แผ่นสัมผัสจุและ FPC

LCD TFT นี้มีพื้นที่แสดงผลที่ใช้งาน 7.0 (16: 9) นิ้ววัดทางด้านขนาน

ด้วยความละเอียด WVGA (800 พิกเซลแนวราบ x 480 พิกเซลแนวตั้ง)

ไดรเวอร์ที่ใช้ในโครงการนี้คือ SSD1963 และสามารถแสดงสี 16M โดย

24 บิต RGB สัญญาณเข้า หมุนที่ติดตั้งบนกระจกและ intercon

-การเชื่อมต่อผ่าน FPC รวมถึงส่วนประกอบในการขับเคลื่อนโมดูลจอ

อินเตอร์เฟซ RGB

นอกจากนี้ FPC ยังสามารถปรับแต่งตามความต้องการของลูกค้าได้

เช่น การปรับปรุงโครงสร้างแสงเบื้องหลังและโครงสร้าง CTP การกําหนดอินเตอร์เฟส เป็นต้น

สอดคล้องกับ RoHS และไม่มีฮาโลเจน

1ข้อมูลทั่วไป

รายการ	ค่านิยมมาตรฐาน	หน่วยงาน
ประเภท LCD	7.0?? TFT + CTP	--
การจัดเรียงจุด	800×3 ((RGB) ×480	จุด
การจัดเรียงพิกเซลสี	สายตั้ง RGB	--
โหมดการแสดง	TN / สายส่ง / ปกติสีขาว	--
ทิศทางการดู	12 โมง	--
ทิศทางการพลิกระดับสีเทา	เวลา 6 โมง	--
ประเภท CTP	กระจก PET+ITO	--
การบํารุงผิว	2H	--
IC CTP ไดรเวอร์	GT911	--
ขนาดโมดูล	164.9 ((W) × 100.0 ((H) × 4.68 ((T)	mm
พื้นที่ทํางาน TFT/CTP	154.08 ((W) × 85.92 ((H)	mm
TFT Dot pitch (ระยะของจุด TFT)	0.1926 (W) × 0.1790 (H)	mm
อินเตอร์เฟซ	อินเตอร์เฟซ RGB คู่เคียง 24 บิต	--
อุณหภูมิการทํางาน	-10 ~ +60	°C
อุณหภูมิการเก็บรักษา	-20 ~ +70	°C
น้ําหนัก	TBD	g

2.อินเตอร์เฟซ
(1) คําอธิบายอินเตอร์เฟซ TFT

ปิน NO	สัญลักษณ์	คําอธิบาย
1	88888	พลังงานสําหรับแสงเบื้องหลัง LED (Anode)
2	8888	พลังงานสําหรับแสงเบื้องหลัง LED (Anode)
3	8888	พลังงานสําหรับแสงเบื้องหลัง LED (แคธอด)
4	8888	พลังงานสําหรับแสงเบื้องหลัง LED (แคธอด)
5	8888	พลังงานที่ดิน
6	8888	โลตติจ์ทั่วไป
7	8888	พลังดิจิตอล
8	8888	เลือกโหมด DE/SYNC ปกติดึงสูง H: DE mode L: HSD / VSD mode การใช้งานของเครื่องยนต์
9	8888	สัญญาณเปิดข้อมูล
10	8888	การเข้าซินคอร์แนลตั้ง สิทธิพลลบ
11	8888	การเข้าสync ทิศทางลบ
12	8888	Blue Data Input (MSB) (ข้อมูลสีฟ้าเข้า)
13	8888	ส่งข้อมูลสีฟ้า
14	8888	ส่งข้อมูลสีฟ้า
15	8888	ส่งข้อมูลสีฟ้า
16	8888	ส่งข้อมูลสีฟ้า
17	8888	ส่งข้อมูลสีฟ้า
18	8888	ส่งข้อมูลสีฟ้า
19	8888	ส่งข้อมูลสีฟ้า (LSB)
20	8888	Green Data Input (MSB) (ข้อมูลเขียวที่นําเข้า)
21	8888	การเข้าข้อมูลสีเขียว
22	8888	การเข้าข้อมูลสีเขียว
23	8888	การเข้าข้อมูลสีเขียว
24	8888	การเข้าข้อมูลสีเขียว
25	8888	การเข้าข้อมูลสีเขียว
26	8888	การเข้าข้อมูลสีเขียว
27	8888	Green Data Input ((LSB) การนําข้อมูลเขียว
28	8888	Red Data Input (MSB)
29	8888	ข้อมูลแดง
30	8888	ข้อมูลแดง
31	8888	ข้อมูลแดง
32	8888	ข้อมูลแดง
33	8888	ข้อมูลแดง
34	8888	ข้อมูลแดง
35	8888	ข้อมูลแดง (Red Data Input)
36	8888	พลังงานที่ดิน
37	8888	การใส่เวลา
38	8888	พลังงานที่ดิน
39	8888	การควบคุมจอทางซ้ายหรือขวา
40	8888	การควบคุมการแสดงไฟฟ้าขึ้น / ลง
41	8888	กําลังบวกสําหรับ TFT
42	8888	กําลังลบสําหรับ TFT
43	8888	พลังงานแบบแอนาล็อก

(2)คําอธิบายอินเตอร์เฟซ CTP

ปิน NO	สัญลักษณ์	คําอธิบาย
1	8888	พลังดิจิตอล
2	8888	I2C_clock
3	8888	ข้อมูล I2C
4	8888	พลังงานที่ดิน
5	8888	สัญญาณการสับสน
6	8888	เปิดปินรีเซ็ต เติมต่ําเพื่อเข้าสู่สภาวะรีเซ็ต

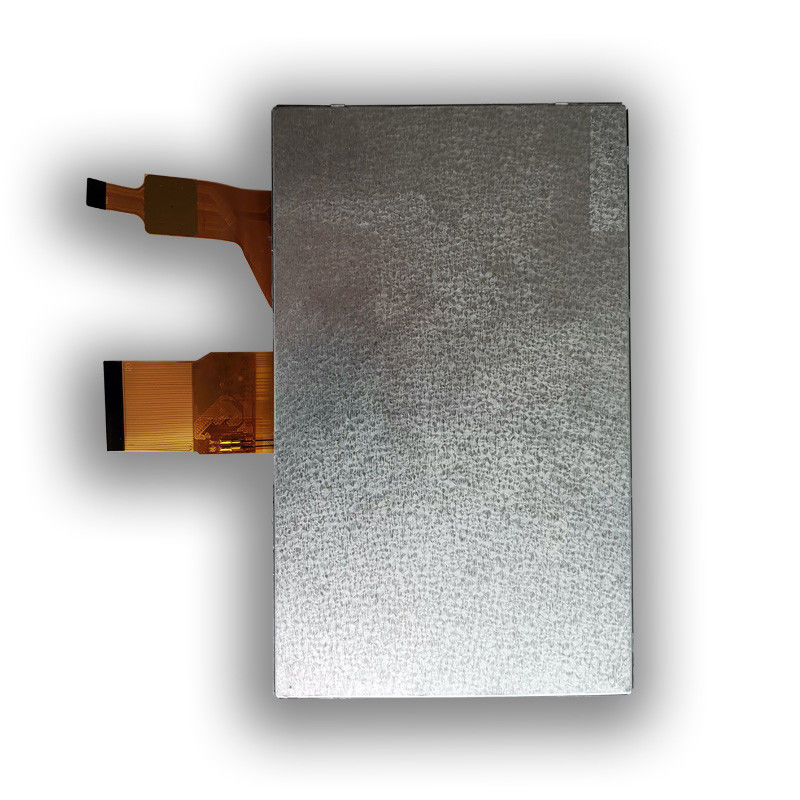

12 โมง 800×480 7in TFT LCD จอสัมผัสจุลินทรีย์ 2

12 โมง 800×480 7in TFT LCD จอสัมผัสจุลินทรีย์ 3

12 โมง 800×480 7in TFT LCD จอสัมผัสจุลินทรีย์ 4
