1000 Cd/m2 Luminance LCD Display Module 7 Inch 1024*600 พิกเซล สําหรับระบบควบคุมการขนส่ง
ชื่อผู้ติดต่อ : Tina Fu
หมายเลขโทรศัพท์ : +86 755-27806536
Whatsapp : +8615919862398
| จำนวนสั่งซื้อขั้นต่ำ : | 100 ชิ้น | ราคา : | / |
|---|---|---|---|
| รายละเอียดการบรรจุ : | ผลิตภัณฑ์ทั้งหมดได้รับการบรรจุในวิธีที่ถูกต้องเพื่อให้ปลอดภัย สำหรับผลิตภัณฑ์ขนาดเล็กเราใช้ถาด + กล่ | เวลาการส่งมอบ : | 7 - 15 วันทำการ |
| เงื่อนไขการชำระเงิน : | T/T | สามารถในการผลิต : | พีซี 200k / เดือน |
| สถานที่กำเนิด: | เซินเจิ้นประเทศจีน | ชื่อแบรนด์: | OEM |
|---|---|---|---|
| ได้รับการรับรอง: | ROHS 、ISO9001 、CE | หมายเลขรุ่น: | CH144T006A |
| เอกสาร: | ใบแสดงผลิตภัณฑ์ |
|
ข้อมูลรายละเอียด |
|||
| น้ําหนัก: | TBD g | การจัดเรียงจุด: | 128x3 (RGB) x128 |
|---|---|---|---|
| แบ็คไลท์: | 2 white LED | อาร์เรย์ฟิลเตอร์สี: | สายตั้ง RGB |
| อุณหภูมิในการจัดเก็บ: | -30~+80 | อุณหภูมิการทํางาน: | -20~+70 |
| โหมดการแสดงผล: | tn / transmissive / ปกติสีขาว | อินเตอร์เฟซ: | อินเตอร์เฟส 8-bit8080-seriessystem |
| ดูทิศทาง: | 6o'Clock | dotpitch: | 0.1992 (W) × 0.207 (H) |
| grayscaleinversiondirection: | 12o'clock | พื้นที่ทํางาน: | 25.4976 (W) × 26.496 (H) |
| เน้น: | 1.44 นิ้ว มินิ TFT LCD Display,CH700WV02A-CTP มินิ Tft LCD Display,128x128 Tft แผ่นจอ LCD |
||
รายละเอียดสินค้า

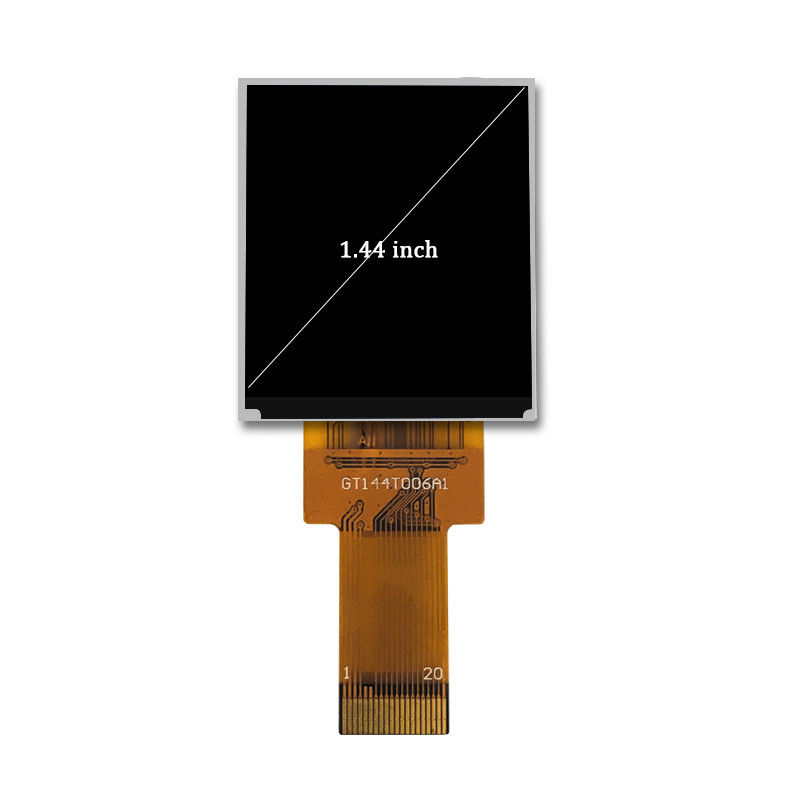

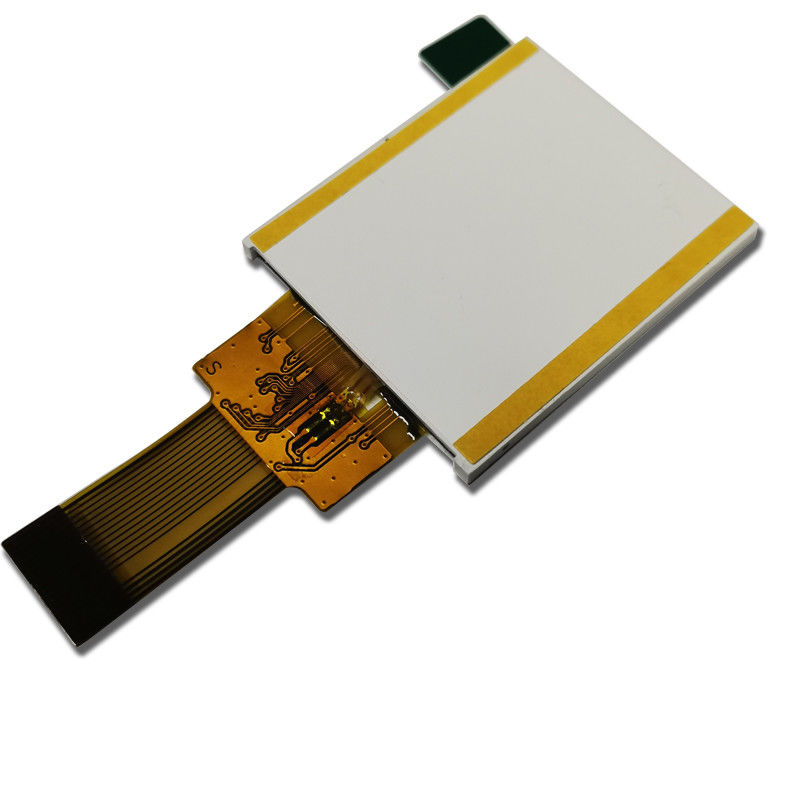

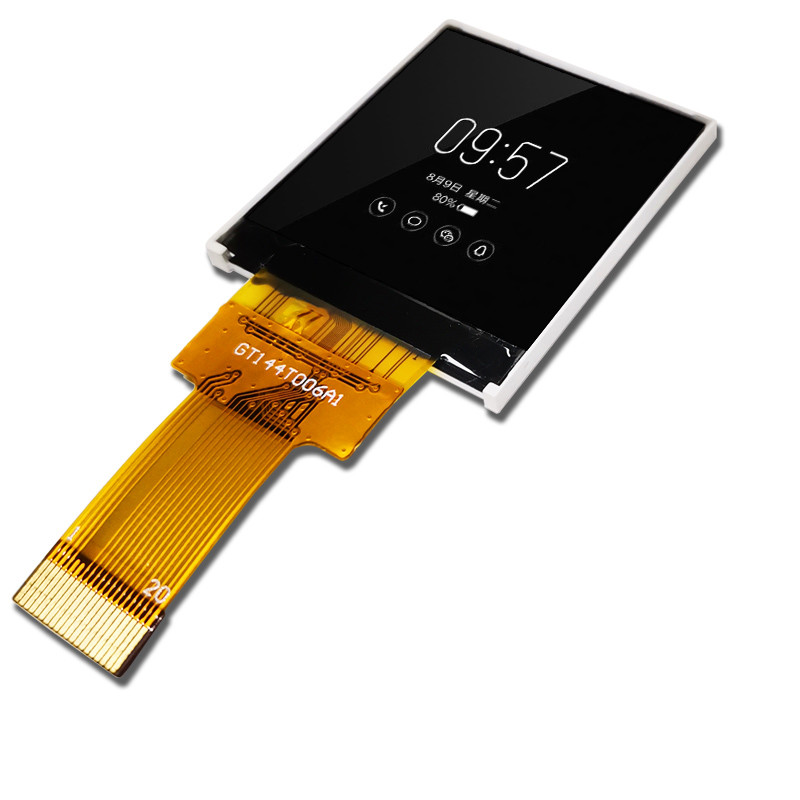

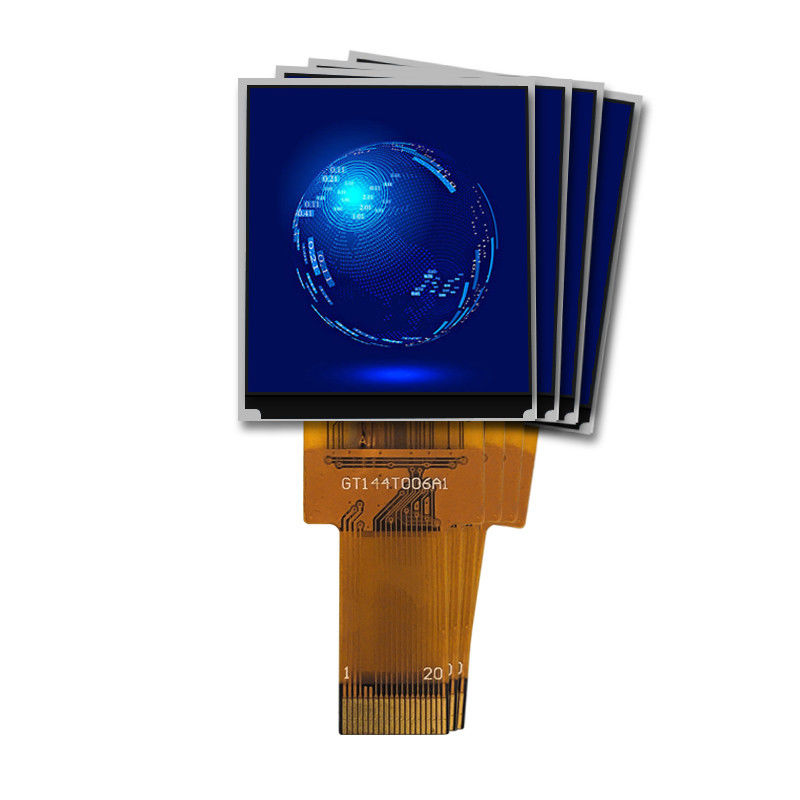

1.44 นิ้ว มินิ Tft Lcd Display Module จําหน่ายจากโรงงาน ความละเอียด 128x128
Tft แผ่นจอ LCD
![]()
อัตราการเรตติ้งสูงสุด
| รายการ | รายการ | นาที | แม็กซ์ | หน่วย |
| โลตติจ์ AnalogSupply | VDD | - 03 | 4.6 | V |
| ความดันทางเข้า | ไวน์ | - 03 | VDD + 03 | V |
| อุณหภูมิการทํางาน | TOP | - 20 | 70 | °C |
| อุณหภูมิในการเก็บ | TST | - 30 | 80 | °C |
| ความชื้นในการเก็บ | โรค HD | โรค HD | 90 | % RH |
คุณลักษณะ DC
| รายการ | สัญลักษณ์ | นาที | แบบแม็กซ์ | หน่วย | คําสังเกต |
| โลตติจ์ AnalogSupply | VDD | 2.5 | 3.3 | V | |
| ความแรงดันสูงเข้า | HIV | 0.7VDD | VDD | V | ปินการเข้าดิจิตอล |
| ความดันต่ํา | VIL | GND | 0.3VDD | V | ปินการเข้าดิจิตอล |
| การออกแรงดันสูง | VOH | 0.8VDD | VDD | V | การออกแบบดิจิตอล |
| ความดันต่ํา | VOL | GND | 0.2VDD | V | การออกแบบดิจิตอล |
| กระแสรั่ว I/O | ILI | - 01 | 0.1 | uA |
![]()
ChengHao Display แบบ CH144T006A เป็นสารไหลของทรานซิสเตอร์หนังบาง (TFT) แมทริกซ์ที่มีสี
เครื่องจอกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจ
-ประกอบด้วยแผ่นจอ LCD TFT, IC การขับเคลื่อน, ไฟหลังและ FPC
LCD TFT นี้มี 1.44 (จอตั้ง) นิ้ว ดิจาเนียลวัดพื้นที่แสดงผลที่ใช้งาน
ความละเอียด 128*3RGB*128
ไดรเวอร์ที่ใช้ในโครงการนี้คือ St7735s หรือที่สอดคล้อง และสามารถแสดงสี 65K โดย
การเข้าสัญญาณ RGB หมุนติดตั้งบนกระจกและการเชื่อมต่อผ่าน FPC incl
- ดิงส่วนประกอบที่จะขับเคลื่อนโมดูลการแสดง
นอกจากนี้ FPC ยังสามารถปรับเปลี่ยนตามความต้องการของลูกค้า เช่น
- การสื่อสารไฟหลังและโครงสร้าง FPC การกําหนดอินเตอร์เฟซ เป็นต้น
สอดคล้องกับ RoHS และไม่มีฮาโลเจน
![]()
![]()
![]()
| ประเภทโมดูล | พื้นที่แสดง | โหมดการแสดง |
| 10.44 นิ้ว | 25.50 * 26.50 มิลลิเมตร | ปกติเป็น IPS สีขาว ส่งสัญญาณ |
| 10.44 นิ้ว | 25.50 * 26.50 มิลลิเมตร | ปกติเป็นสีขาว TN ส่งสัญญาณ |
| 1.50 นิ้ว | 29.76 * 22.32 มิลลิเมตร | ปกติ IPS สีดํา |
| 1.54 นิ้ว | 27.72 * 27.72 มิลลิเมตร | ปกติ IPS สีดํา |
| 1.54 นิ้ว | 27.74 * 27.74 มิลลิเมตร | ปกติ IPS สีดํา |
| 10.77 นิ้ว | 28.03 * 35.04 มิลลิเมตร | ปกติเป็นสีขาว TN ส่งสัญญาณ |
| 10.80 นิ้ว | 28.03 * 35.04 มิลลิเมตร | ปกติเป็นสีขาว TN ส่งสัญญาณ |
| 20.00 นิ้ว | 30.60 * 40.80 มิลลิเมตร | ปกติเป็นสีขาว TN ส่งสัญญาณ |
| 2.10 นิ้ว | พื้นที่แสดงภาพวงกลม | ปกติเป็น IPS สีขาว ส่งสัญญาณ |
| 2.31 นิ้ว | 46.75 * 35.06 มิลลิเมตร | ปกติเป็นสีขาว TN ส่งสัญญาณ |
| 2.40 นิ้ว | 36.72 * 48.96 มิลลิเมตร | ปกติเป็นสีขาว TN ส่งสัญญาณ |
| 2.40 นิ้ว | 36.72 * 48.96 มิลลิเมตร | ปกติเป็น IPS สีขาว ส่งสัญญาณ |
| 20.80 นิ้ว | 43.20 * 57.60 มิลลิเมตร | ปกติเป็นสีขาว TN ส่งสัญญาณ |
| 20.80 นิ้ว | 43.20 * 57.60 มิลลิเมตร | ปกติเป็น IPS สีขาว ส่งสัญญาณ |
| 30.00 นิ้ว | 36.72 * 65.28 มิลลิเมตร | ปกติ IPS สีดํา |
| 3.20 นิ้ว | 48.60 * 64.80 มิลลิเมตร | ปกติเป็นสีขาว TN ส่งสัญญาณ |
| 3.50 นิ้ว | 70.08 * 52.56 มิลลิเมตร | ปกติเป็นสีขาว TN ส่งสัญญาณ |
| 3.50 นิ้ว | 70.08 * 52.56 มิลลิเมตร | ปกติ IPS สีดํา |
| 40.00 นิ้ว | 51.84 * 86.4 มิลลิเมตร | ปกติ IPS สีดํา |
| 40.00 นิ้ว | 71.86 * 70.18 มิลลิเมตร | ปกติ IPS สีดํา |
| 4.30 นิ้ว | 95.04 * 53.86 มิลลิเมตร | ปกติเป็นสีขาว TN ส่งสัญญาณ |
| 4.30 นิ้ว | 95.04 * 53.86 มิลลิเมตร | ปกติ IPS สีดํา |
| 50.00 นิ้ว | 110.88 * 62.83 มิลลิเมตร | ปกติเป็นสีขาว TN ส่งสัญญาณ |
| 50.00 นิ้ว | 108.00 * 64.8 0 มิลลิเมตร | ปกติ IPS สีดํา |
| 5.50 นิ้ว | 68.04 * 120.96 มิลลิเมตร | ปกติ IPS สีดํา |
| 60.00 นิ้ว | 74.52 * 132.48 มิลลิเมตร | ปกติ IPS สีดํา |
| 70.00 นิ้ว | 154.08 * 85.92 มิลลิเมตร | ปกติเป็นสีขาว TN ส่งสัญญาณ |
| 70.00 นิ้ว | 153.6 * 90 มิลลิเมตร | ปกติเป็นสีขาว TN ส่งสัญญาณ |
| 70.00 นิ้ว | 154.21 มม * 85.92 มม | ปกติ IPS สีดํา |
| 80.00 นิ้ว | 107.64 * 172.22 มิลลิเมตร | ปกติ IPS สีดํา |
| 90.00 นิ้ว | 196.61 * 114.15 มิลลิเมตร | ปกติเป็นสีขาว TN ส่งสัญญาณ |
| 10. 1 นิ้ว | 135.36 * 216.58 มิลลิเมตร | ปกติ IPS สีดํา |
![]()
