รายละเอียดสินค้า

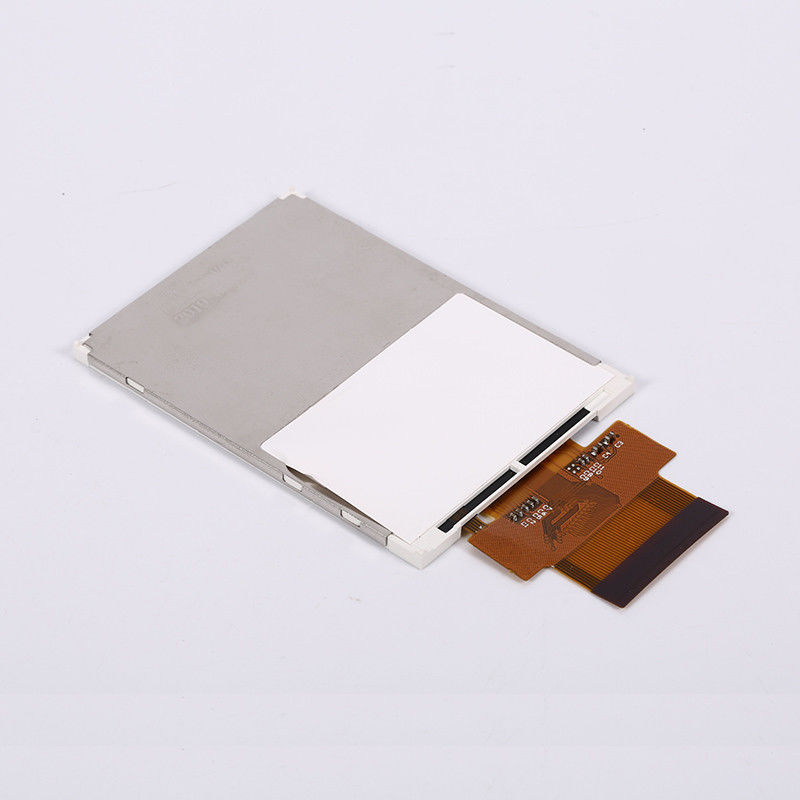

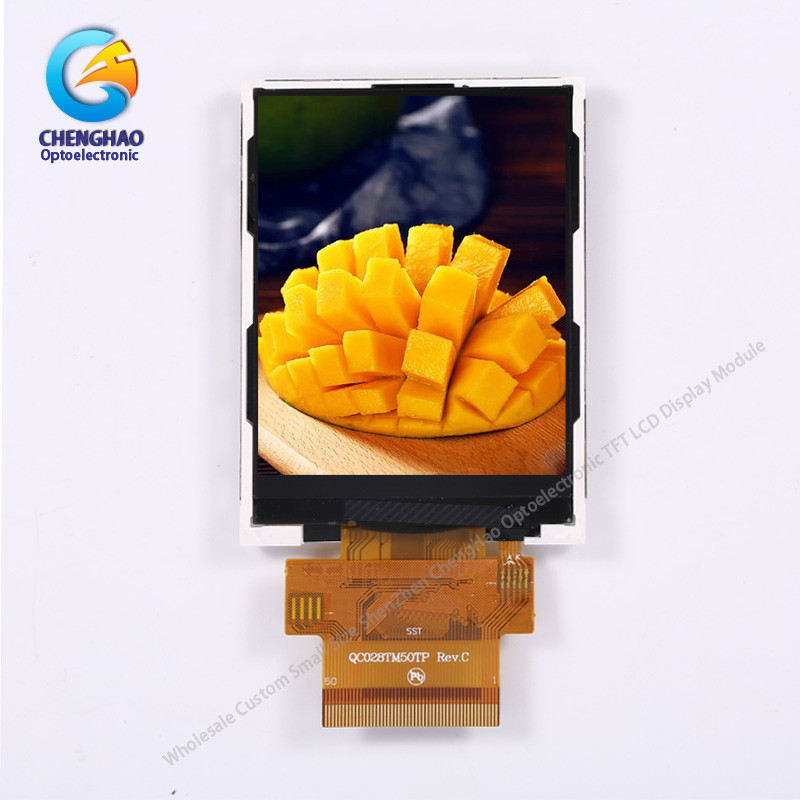

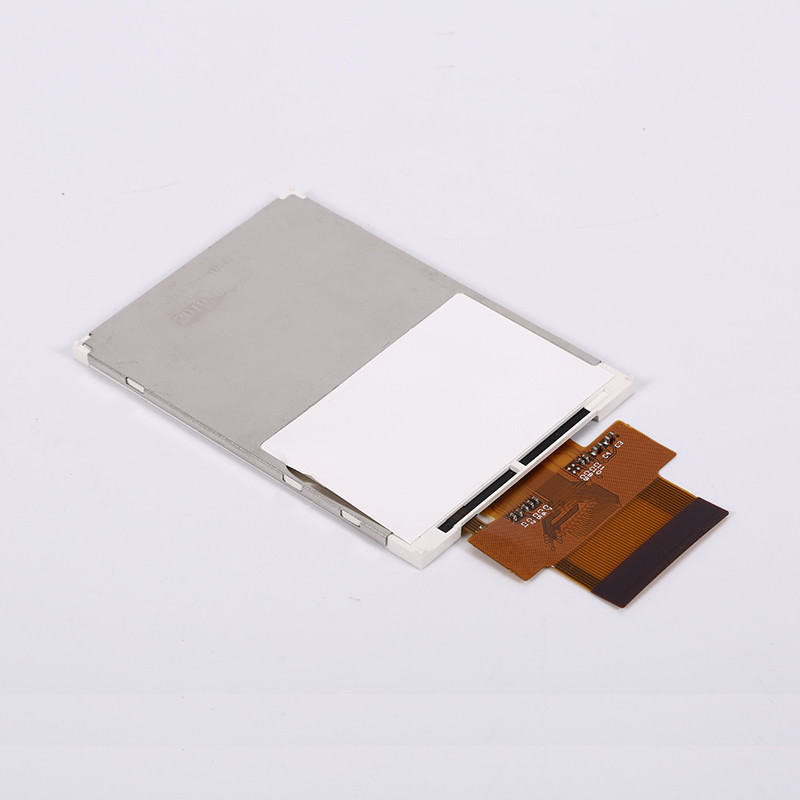

จอจอจอ LCD ขนาดเล็ก 2.8 นิ้ว TFT พร้อม IC ไดรฟ์ ILI9341V
2.8 นิ้วจอจอ LCD ขนาดเล็ก 300cd / M2 โมดูล Tn Tft ด้วย ILI9341V Drive IC
1รายละเอียดของจอจอ LCD ขนาดเล็ก
| ชื่อสินค้า |
หน้าจอจอ LCD ขนาดเล็ก |
| โมเดล เลขที่ |
CH280QV07B |
| ประเภทโมดูล |
2.8"TFT |
| โหมดการแสดง |
TN/Transmissive/ปกติเป็นสีขาว |
| จํานวนจุด |
240*3 ((RGB) *320 |
| ทิศทางการดู |
เวลา 6 โมง |
| ขนาดโมดูล |

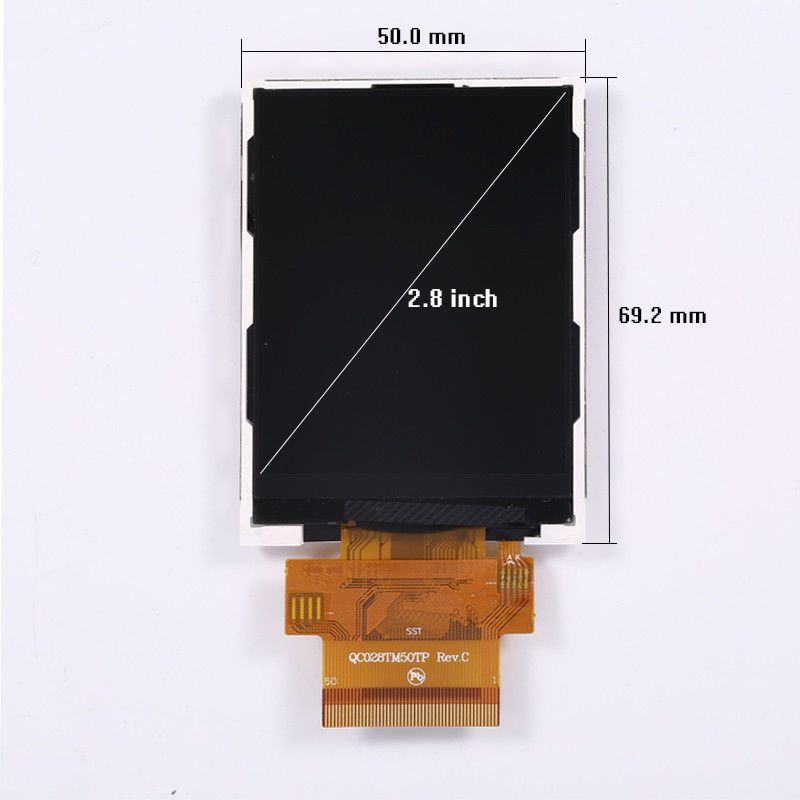

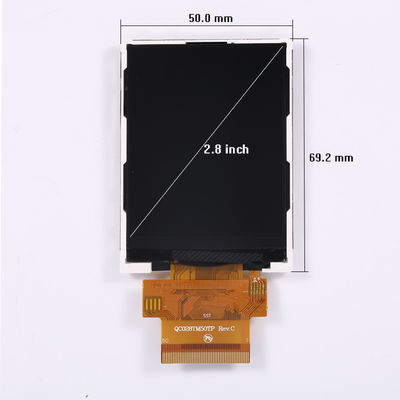

50.0(W) * 69.2 ((H) * 2.54 ((T) มม |
| ไดรฟ์ IC |
ILI9341V |
| พื้นที่ TFT Active |
43.2 ((W) * 57.6 ((H) มม |
2.คําอธิบายของจอจอ LCD ขนาดเล็ก
ChengHao Display โมเดล CH280QV07B เป็นจอกระจกเหลว matrix thin film transistor (TFT) ที่ใช้การแสดงสี(LCD) ที่ใช้ TFT ซิลิคอนอัมโฟสเป็นอุปกรณ์การสวิทช์IC ขับเคลื่อน ไฟหลัง และ FPCLCD TFT นี้มี 2.8 (จอตั้ง) นิ้ว ดิจาเนียลวัดพื้นที่แสดงผลที่ใช้งานกับ 240 * 3 ((RGB) * 320 การแก้ไข เครื่องขับที่ใช้ในโครงการนี้คือ ILI9341V หรือ
รองรับและสามารถแสดงสี 65K / 262K โดยสัญญาณ RGB ไดรฟอเรอร์ถูกติดตั้งบนกระจกและการเชื่อมต่อผ่าน FPC รวมถึงส่วนประกอบที่จะขับเคลื่อนโมดูลการแสดง
นอกจากนี้ โมดูล LCD ปกติของเราทั้งหมดสามารถได้รับการออกแบบด้วยแผ่นสัมผัสการปรับปรุงความต้องการของลูกค้า เช่น การปรับปรุงแสงเบื้องหลังและโครงสร้าง FPC การกําหนดอินเตอร์เฟซ เป็นต้นสอดคล้องกับ RoHS และไม่มีฮาโลเจน
3.รายละเอียดเร็ว ของจอจอ LCD ขนาดเล็ก
ชื่อรุ่น:CH280QV07B
การแก้ไข:240*(RGB) *320
ขนาดของรุ่น(W*H*T): 50.00*69.20*2.4mm
พื้นที่แสดง(W*H) : 43.20*57.60 มิลลิเมตร
สี: 65k/262k
โหมดการแสดง: ปกติเป็นสีขาว TN ส่ง
การดู6:00
การเชื่อมต่อ: เครื่องเชื่อม
หมายเลขปิน: 50
อินเตอร์เฟซ: 4line SPI/3line SPI 8/9/16/18bit MCU อินเตอร์เฟซ SPI + 6/16/18bit อินเตอร์เฟส RGB
Lcd Drive IC: ILI9341V
โหมดการขั้ว: ส่งสัญญาณ / สะสม
แนะนํา Connector: FH19S-50S-0.5SH
อุณหภูมิการทํางาน: -20~70
อุณหภูมิการเก็บ: -30 ~ 80
ความอดทนที่ไม่ถูกระบุ: ± 020
ความต้องการเกี่ยวกับการคุ้มครองสิ่งแวดล้อม: ROHS
4ข้อดีของจอจอ LCD ขนาดเล็ก
(1) งาน ของ เรา
จําหน่าย TFT เท่านั้น / เพียงแผ่นสัมผัส / โมดูลจอสัมผัส
ปรับแต่ง: โลโก้, ปุ่มสัมผัส, การพิมพ์ไหม, กระจกปกกระจก, รูป / หลุม
ป้องกันแสงสว่าง / ป้องกันนิ้วมือ / ป้องกันสะท้อนแสง / กันน้ํา / ถุงมือสัมผัส
IPS หรือจอแสดงเวลา 12 โมง
หน้าจอสัมผัสขนาด 3.5-65 นิ้วแบบมาตรฐาน พร้อม EETI ILITEK สนับสนุนอินเตอร์เฟซ I2C / USB / RS232 มีให้บริการ ส่งเร็ว
(2) เวลานํา
ตัวอย่าง (1-30 PCS) ทันที
31---100 PCS 1 สัปดาห์
101-- 500 PCS 1-2 สัปดาห์
501---1000 PCS 2--5 สัปดาห์
1001-5000 PCS 3-5 สัปดาห์
5000 PCS 5-7 สัปดาห์
5การใช้งานจอจอ LCD ขนาดเล็ก
6เกี่ยวกับ FAQ
Q: เราสามารถปรับปรุงผลิตภัณฑ์ได้หรือไม่? ค่าใช้จ่ายจะรวมไป?
A: ผลิตภัณฑ์สามารถปรับแต่งได้ แต่โมดูล TFT LCD มีค่าเครื่องมือที่แตกต่างกัน ซึ่งรวมถึง FPC, หน้าจอสัมผัส, แบ็คไลท์,
เบเซล และอื่นๆ
Q: วิธีการส่งของคุณคืออะไร?
A: EXW ShenZhen โดย DHL / UPS / FEDEX / TNT, หรือส่งสินค้าไปยังตัวส่งของฮ่องกงของคุณ
Q: วิธีการควบคุมคุณภาพสินค้า?
A: บริษัทมีทีมงานคุณภาพมืออาชีพ และผลิตภัณฑ์ทั้งหมดได้รับการตรวจสอบ 100% ก่อนการจัดส่ง
Q: การรับประกันและการบริการของสินค้านานแค่ไหน?
A: โดยทั่วไประยะเวลาการรับประกันคือ 1 ปี มันขึ้นอยู่กับสินค้าที่แตกต่างกัน
เรารับประกันว่าสินค้าของเราจะไม่มีความบกพร่องจากผู้ผลิต
ผลิตภัณฑ์ที่พบว่ามีความบกพร่อง ภายใต้การใช้งานปกติ
ถาม: การรับรองอะไรได้บ้าง?
A: ผลิตภัณฑ์ที่ได้รับการรับรอง RoHS, CE, SGS
Q: คุณสามารถให้ภาพวาดสินค้าและรายงานการทดสอบได้หรือไม่?
ตอบ: ตามความต้องการของลูกค้า บริษัทของเราสามารถให้ข้อมูลเกี่ยวกับสินค้าและรายงานการทดสอบ
Q: รายละเอียดสินค้าเป็นภาษาจีนหรือภาษาอังกฤษ?
A: เวอร์ชั่นของรายละเอียดสินค้าเป็นภาษาอังกฤษ
Q: จํานวนการสั่งซื้อขั้นต่ําคืออะไร?
A: ผลิตภัณฑ์ทั้งหมดของเรามีความต้องการ MOQ, กรุณาติดต่อเจ้าหน้าที่ขายของเราเพื่อข้อมูลรายละเอียด.
