รายละเอียดสินค้า

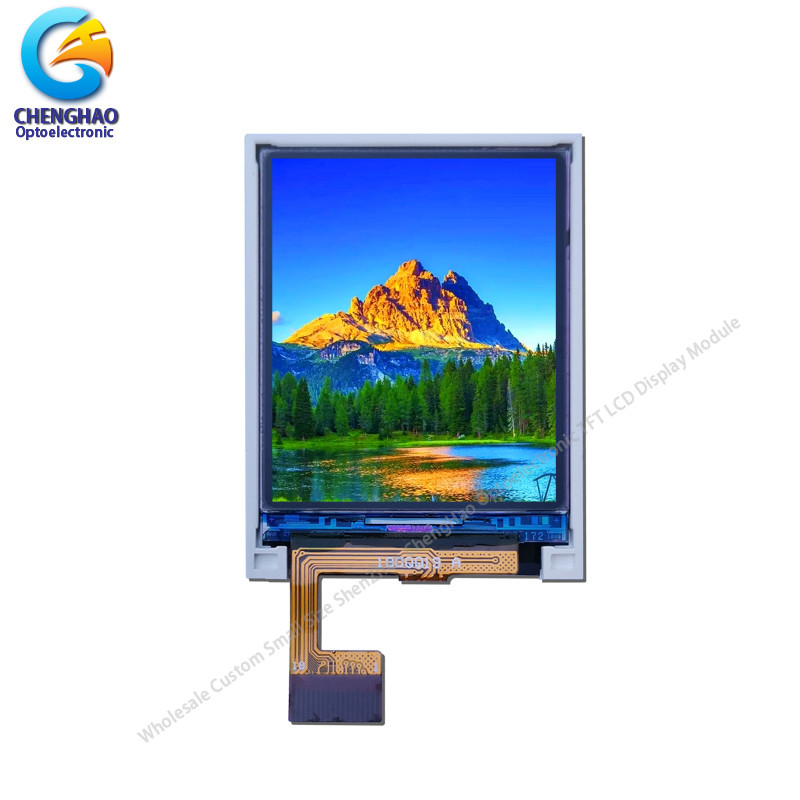

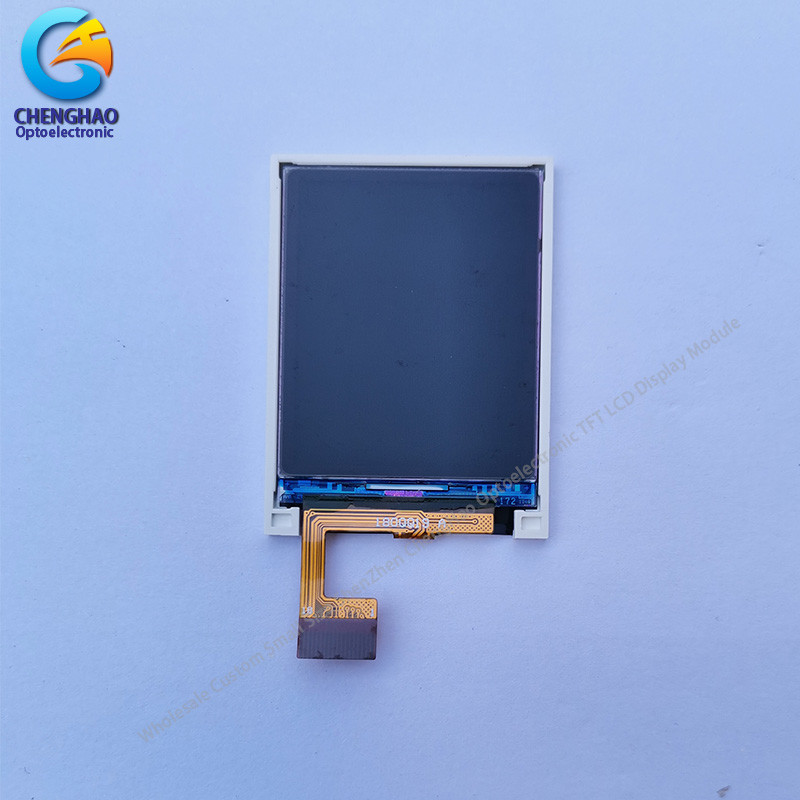

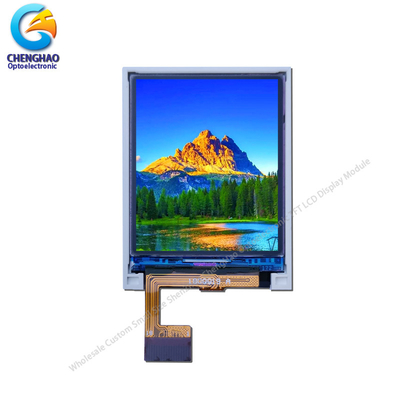

1.8 นิ้วจอ LCD TFT ขนาดเล็ก 128 * 160 พร้อม Driver IC ST7735S
1.8 นิ้ว small TFT Display 128 * 160 ความละเอียด Tn LCD Module With Driver Ic ST7735S
1รายละเอียด
| โมเดล เลขที่ |
CH180QQ19A |
| ประเภทโมดูล |
1.77"TFT |
| โหมดการแสดง |
TN / สายส่ง / ขาวปกติ |
| จํานวนจุด |
128 ((RGB) × 160 |
| ทิศทางการดู |
เวลา 6 โมง |
| ขนาดโมดูล |
34.7 ((W) ×46.7 ((H) ×2.3 ((T) mm |
| พื้นที่ TFT Active |
28.032 ((W) × 35.04 ((H) มม. |
| TFT Dot pitch (ระยะของจุด TFT) |
0.219 ((W) × 0.219 ((H) มม. |
| อินเตอร์เฟซ |
SPI 4 เส้น
อินเตอร์เฟสระบบ 8 บิต 8080-ซีรีส์ |
| ประเภทไฟหลัง |
LED ขาว |
| แอรรี่กรองสี |
สายตั้ง RGB |
2คําอธิบาย
ChengHao Display โมเดล CH180QQ19A เป็นทรานซิสเตอร์หนังบาง (TFT) สารเหลวเมทริกซ์ที่มีสี
จอแสดงผล (LCD) ที่ใช้ TFT ซิลิคอนออมฟ์เป็นอุปกรณ์การสลับ
แผนจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอ
LCD TFT นี้มีพื้นที่การแสดงที่ใช้งาน 1.8 นิ้ววัดทางด้านฉากด้วย 128 ((RGB) * 160 (
ความละเอียด 160 พิกเซล
เครื่องขับที่ใช้ในโครงการนี้คือ ST7735S และสามารถแสดงสี 65K โดยการเข้าสัญญาณ RGB

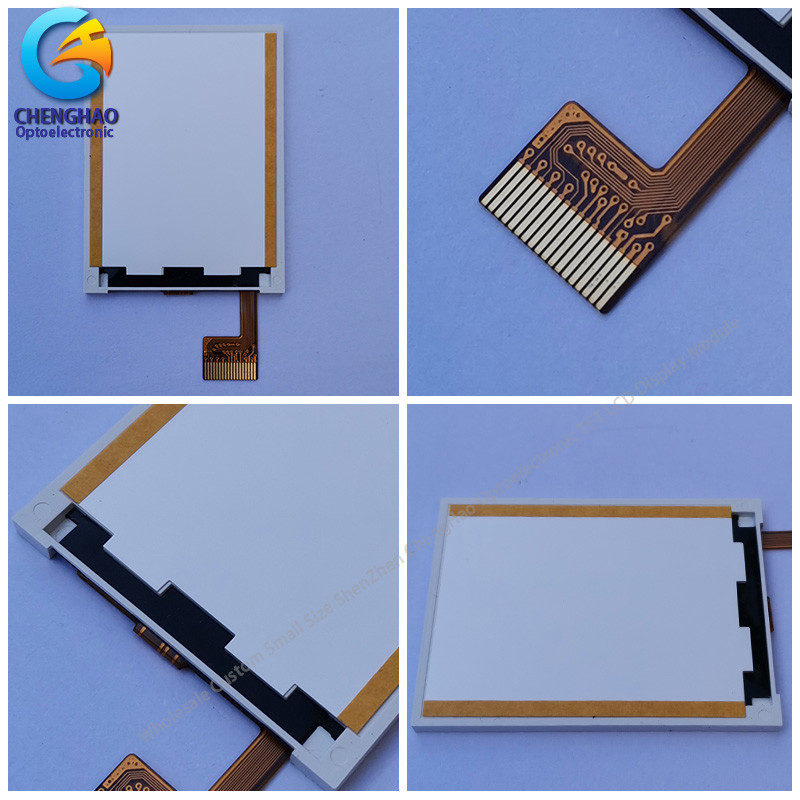

เครื่องขับเคลื่อนติดตั้งบนกระจกและการเชื่อมต่อระหว่างทางผ่าน FPC รวมถึงส่วนประกอบในการขับเคลื่อนจอ
โมดูล รองรับ 4line SPI 8-bit8080-series ระบบอินเตอร์เฟซอินเตอร์เฟส
นอกจากนี้, FPC ยังสามารถปรับปรุงตามความต้องการของลูกค้า, เช่นการปรับปรุงหลัง
-โครงสร้างของแสง, การกําหนดอินเตอร์เฟซ, ฯลฯ
สอดคล้องกับ RoHS และไม่มีฮาโลเจน
3ภาพวาด
หมายเหตุ:
(1) ประเภทจอ: TFT 1.8 นิ้ว
(2) ทิศทางการดู: 6 โมง
(3) LCD Drive IC: ST7735S
(4) โหมดโปเลอเรซอร์: ส่ง / สะสม
(5) อุณหภูมิการทํางาน: -20 ~ 70 °C
(6) ความร้อนในการเก็บ: -30 ~ 80 °C
(7) ความอดทนของเครื่องหมาย: ± 020
(8) การคุ้มครอง: ROHS
4การใช้งาน
ผลิตภัณฑ์ถูกใช้อย่างแพร่หลายในสื่อสารทั่วไป เครื่องใช้ในครัวเรือน การควบคุมอุตสาหกรรม อุปกรณ์การแพทย์
- การจัดหาสินค้า, เครื่อง POS, เครื่องมือ, เครื่องวัด, GPS การนําทาง, กรอบภาพดิจิตอล, เน็ตบุ๊ค, อิเล็กทรอนิกส์การเงิน
อิเล็กทรอนิกส์สื่อสาร อิเล็กทรอนิกส์ผู้บริโภค อุปกรณ์สารสนเทศ วัฒนธรรม การศึกษา กีฬา และการออกอากาศ
เช่น เครื่องตรวจสอบการเข้าชม เครื่องตรวจสอบลายนิ้วมือ เครื่องตรวจสอบการเข้าชม เครื่องตรวจสอบสินค้า
วอลคีทอลคี, กลองประตูวีดีโอ, เครื่องเรียนรู้, เครื่องอ่านจุด, จีพีเอสนาวิเกเตอร์, และอื่นๆ
5บริการของเรา
(1) สายการผลิตแบบอัตโนมัติเต็ม / ครึ่ง รับประกันคุณภาพที่ดีที่สุด
(2) การออกแบบตามความต้องการ
(3) การจัดส่งเร็ว ประมาณ 20 วันสําหรับเวลานํา
(4) ตัวอย่างมีตามคําขอ; สั่ง MOQ ขนาดเล็กสามารถเจรจาได้
(5) ให้บริการที่ดีที่สุดก่อนการขายและหลังการขายให้คุณ
6. FAQ
Q: วิธีการชําระเงิน?
A: T / T, Paypal และสหภาพตะวันตก เป็นต้น
สําหรับตัวอย่าง: จ่ายล่วงหน้า
สําหรับการผลิตจํานวนมาก: เงินมัดจํา 50% และเงินสมทบ 50% ก่อนการส่ง
Q: เวลานําของผลิตภัณฑ์คืออะไร
A: ตัวอย่างในคลังจะส่งภายใน 3 วันหลังจากการชําระเงิน
2-4 สัปดาห์สําหรับการผลิตจํานวนมาก
Q: ระยะเวลาการรับประกันนานแค่ไหน?
A: โดยทั่วไประยะเวลาการรับประกันคือ 1 ปี มันขึ้นอยู่กับสินค้าที่แตกต่างกัน
Q: MOQ ของสินค้าคืออะไร?
A: ผลิตภัณฑ์ที่แตกต่างกันมี MOQ ที่แตกต่างกัน, กรุณาติดต่อกับเราขายสําหรับข้อมูลรายละเอียด.
Q: บริการหลังการขายของคุณคืออะไร?
ตอบ: หากมีปัญหาใด ๆ คุณจะได้รับคําตอบของเราภายใน 24 ชั่วโมง การแก้ไขจะนําเสนอโดยทีมงานเทคนิคมืออาชีพของเราทันที
Q: คุณสามารถให้บริการ OEM?
A: ใช่ เราสามารถให้บริการ OEM และ ODM ได้ เราสามารถปรับเปลี่ยนสินค้าตามภาพวาดที่คุณให้
Q: ผมสามารถไว้วางใจคุณภาพสินค้าของคุณได้อย่างไร?
A: บริษัทได้พัฒนาการตรวจสอบที่เข้ามา, การทดสอบออนไลน์และระบบการทดสอบความน่าเชื่อถือ อุปกรณ์และระบบ,
