480x800 4.3inch IPS LCD Display RGB เส้นตั้ง TFT LCD Module

รายละเอียดสินค้า

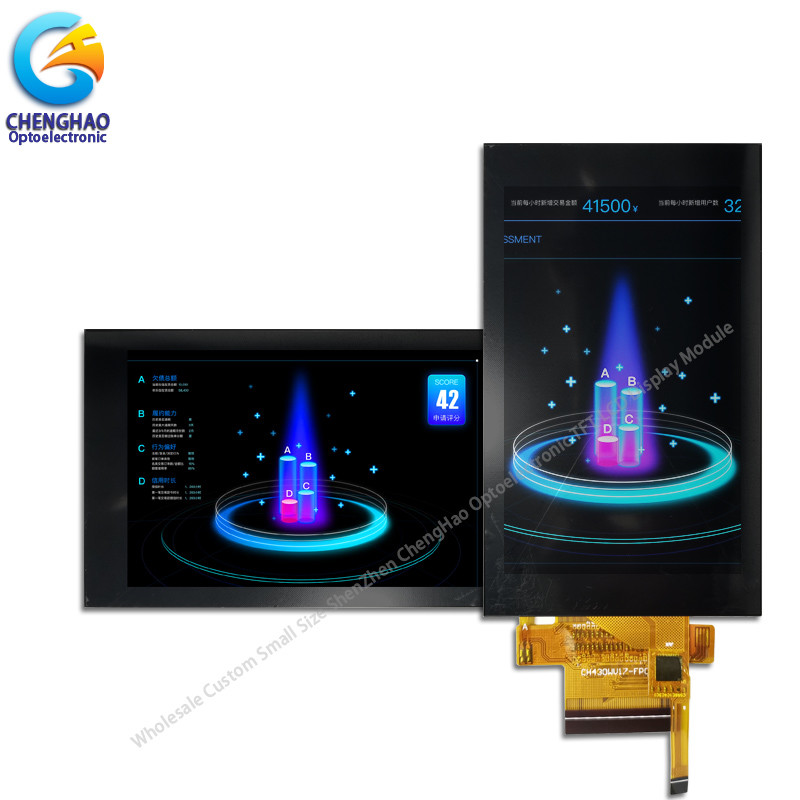

480x800 4.3inch IPS LCD Display RGB เส้นตั้ง TFT LCD Module

4.3inch Ips Capacitive Touchscreen 480 800 RGB สายตั้ง โมดูล TFT LCD

1รายละเอียด

2คําอธิบาย

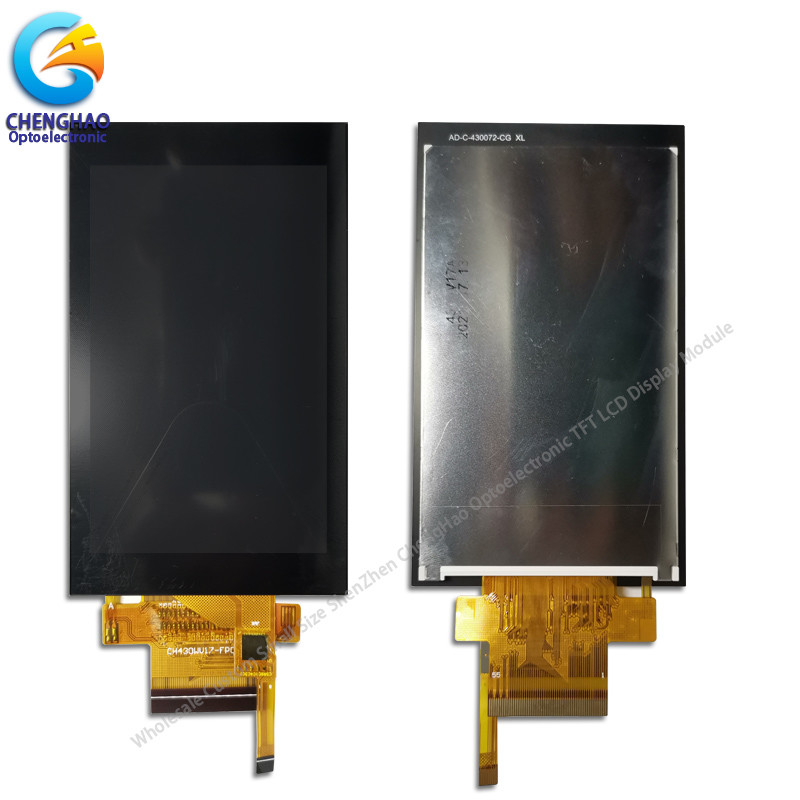

ChengHao Display โมเดล CH430WV17A-CT เป็นจอกระจกเหลว (LCD) ทรานซิสเตอร์หนังบาง (TFT) แมทริกซ์เคลื่อนไหวสีที่ใช้ TFT ซิลิคอนออมฟ์เป็นอุปกรณ์สลับรุ่นนี้ประกอบด้วยแผ่น LCD TFT, ไดรฟ์ IC, ไฟหลังความสว่างสูง, แผนสัมผัสจุและ FPC.

LCD TFT นี้มีพื้นที่การแสดงที่ใช้งาน 4.3 (16: 9) นิ้วที่วัดตรงข้ามกับ WVGA (ความละเอียด 480 ตารางพิกเซลแนวราบ x 800 ตารางพิกเซลแนวตั้ง)

ไดรเวอร์ที่ใช้ในโครงการนี้คือ NT35510 หรือมีความสอดคล้อง และสามารถแสดงสี 16M โดยการเข้าสัญญาณ RGB 24 บิตเครื่องขับเคลื่อนติดตั้งบนกระจกและการเชื่อมต่อระหว่างทางผ่าน FPC รวมถึงส่วนประกอบในการขับเคลื่อนโมดูลจอรองรับอินเตอร์เฟซ RGB

นอกจากนี้ FPC ยังสามารถปรับแต่งได้ตามความต้องการของลูกค้า เช่น การปรับเปลี่ยนแสงเบื้องหลังและโครงสร้าง CTP การกําหนดอินเตอร์เฟส เป็นต้น

สอดคล้องกับ RoHS และไม่มีฮาโลเจน

3รายละเอียดเร็ว

* ชื่อ LCD:4.3inch Ips จอสัมผัสความจุ 480 800 RGB สายตั้ง โมดูล LCD
* เลขส่วน: CH430WV17A-CT
* ขนาด: 4.3 "
* พร้อมกับแผ่นสัมผัส หรือไม่: ใช่
* ประเภทสัมผัส: ความจุ
* ประเภทจอ: TFT + แพนลิสัมผัสจุ
* สีจอ: 16.7M
* ความละเอียด (พิกเซล): 480x800 จุด

* พิกเซลเพจ: 0.117 × 0.117 มม.
* ทิศทางการดู: มุมมองทั้งหมด
* IC ระบบควบคุม: NT35510
* รูปแบบการแสดง: IPS / ส่งสัญญาณ / ปกติดํา
* ขนาดรวม: 6.626 ((W) × 11.39 ((H) × 0.335 ((T) ซม
* TFT / CTP พื้นที่ทํางาน: 5.616 ((W) × 9.36 ((H) ซม.

* ความสว่าง: 400 นิท
* ความแตกต่าง: 800:1
* ประเภทอินเตอร์เฟส: 8-/16-/18-/24-bit80-system interface
อินเตอร์เฟซ SPI+16-/18-/24-bitRGB
MIPI DSI
* ปิน NO.: 20 ปิน
* สูงปิ้น: 0.05 ซม.
* ประเภทเชื่อม: ประเภทเชื่อม
* กระทบทางเข้า: 3.3V
* ประเภทและสีของไฟหลัง: ไฟหลัง LED/สีขาว
ไฟหลัง: 8LED ขาวในลําดับ
ถ้า=20mA, Vf =256
* LED อายุการใช้งาน: 20000 ชั่วโมง

3ภาพวาด

หมายเหตุ:
(1) ประเภทจอ: TFT 4.3 นิ้ว
(2) ทิศทางการมอง: มุมมองอิสระ
(3) ไซคิวจอจอ LCD: NT35510
(4) โหมดการขั้ว: IPS / ส่งสัญญาณ / ปกติดํา
(5) อุณหภูมิการทํางาน: -20 ~ 70 °C
(6) ความร้อนในการเก็บ: -30 ~ 80 °C
(7) ความอดทนของเครื่องหมาย: ± 020
(8) การคุ้มครอง: ROHS

4การใช้งาน

ผลิตภัณฑ์ของเราถูกใช้อย่างแพร่หลายสําหรับเครื่องมือธนาคาร เครื่องมือสื่อสาร เครื่องใช้ในบ้าน เครื่องมือรถยนต์ โทรศัพท์มือถือ โทรศัพท์ประตูวีดีโอ E-book โทรศัพท์มือถือสต็อก MP5 แท็บเล็ต PCเครื่องกํากับทาง GPS และอื่นๆ.

5บริการของเรา

(1) สายการผลิตแบบอัตโนมัติเต็ม / ครึ่ง รับประกันคุณภาพที่ดีที่สุด
(2) การออกแบบตามความต้องการ
(3) การจัดส่งเร็ว ประมาณ 20 วันสําหรับเวลานํา
(4) ตัวอย่างมีตามคําขอ; สั่ง MOQ ขนาดเล็กสามารถเจรจาได้
(5) ให้บริการที่ดีที่สุดก่อนการขายและหลังการขายให้คุณ
