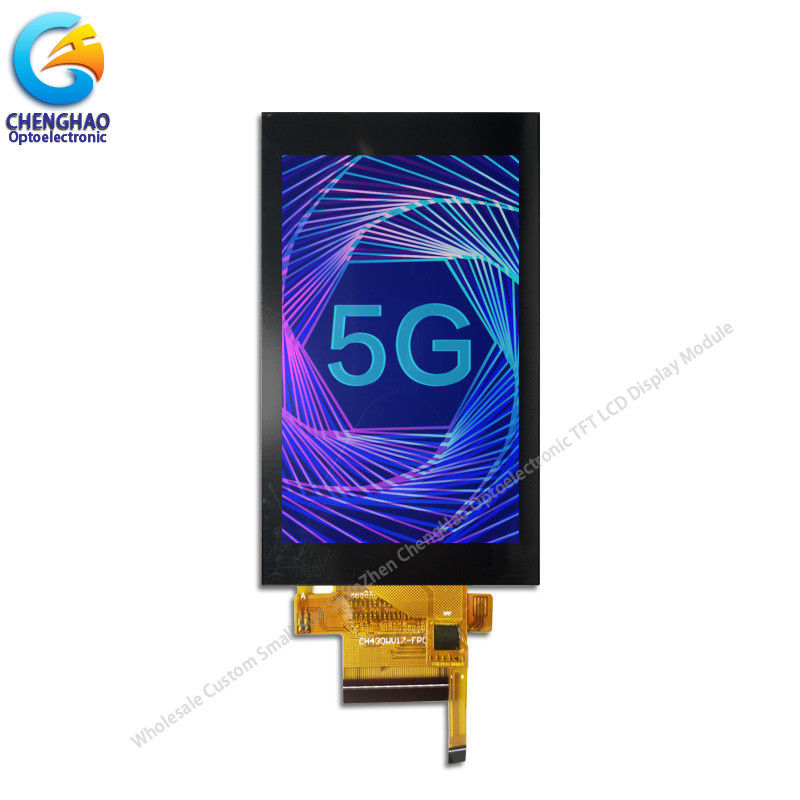

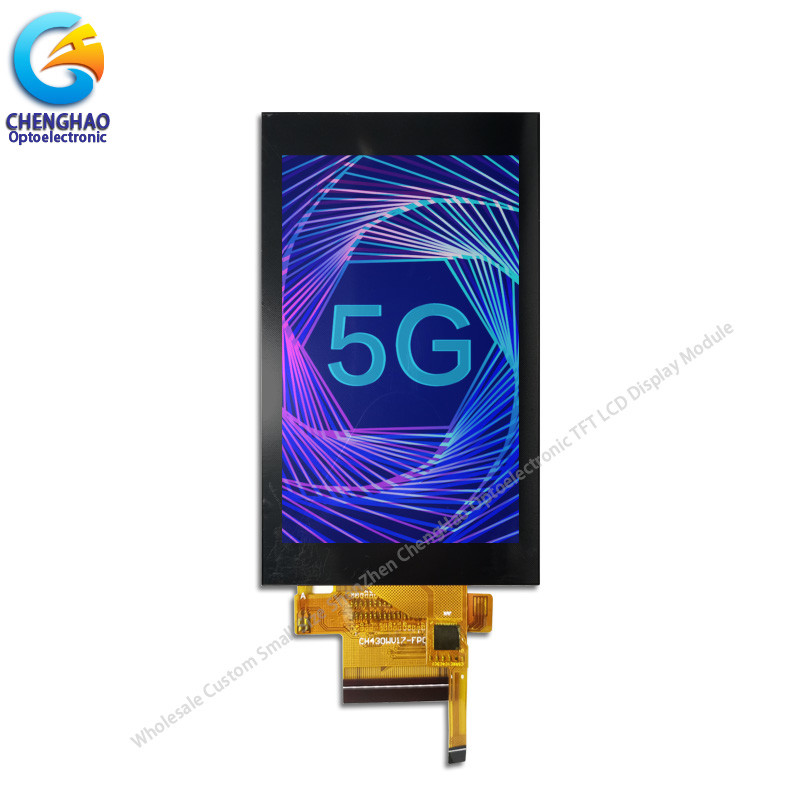

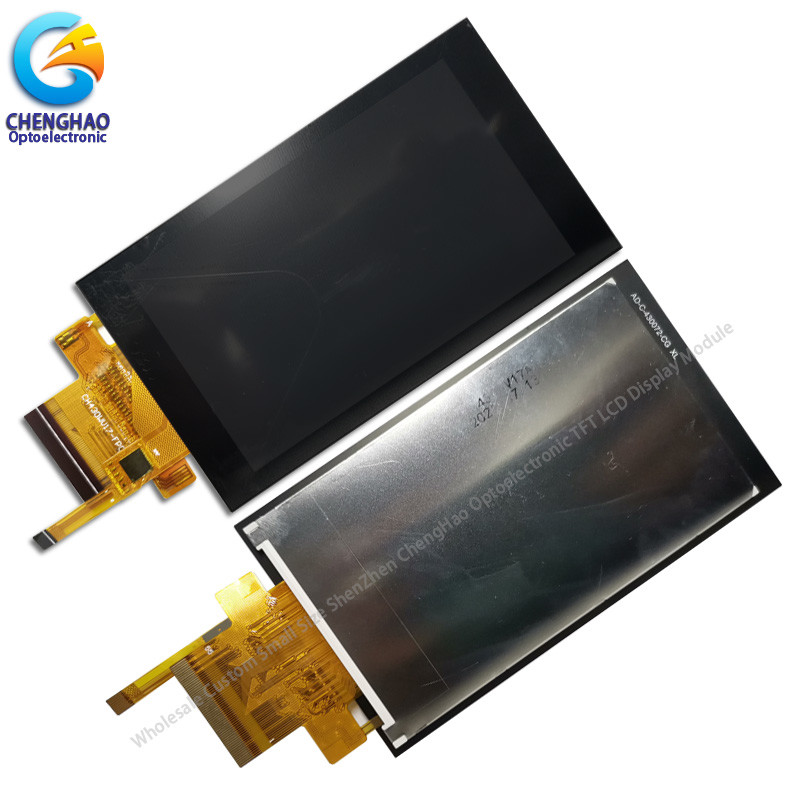

4.3inch GT911 PCAP LCD Touch Screen Module พร้อมแพเนลความจุ

รายละเอียดสินค้า

4.3inch GT911 PCAP LCD Touch Screen Module พร้อมแพเนลความจุ

4.3 โมดูลจอสัมผัส Pcap 480 800 เครื่องระจายน้ํามัน จอ LCD พร้อมแผ่นจุ

1รายละเอียด

2คําอธิบาย

ChengHao Display โมเดล CH430WV17A-CT เป็นจอกระจกเหลว (LCD) ทรานซิสเตอร์หนังบาง (TFT) แมทริกซ์เคลื่อนไหวสีที่ใช้ TFT ซิลิคอนออมฟ์เป็นอุปกรณ์สลับรุ่นนี้ประกอบด้วยแผ่น LCD TFT, ไดรฟ์ IC, ไฟหลังความสว่างสูง, แผนสัมผัสจุและ FPC.

LCD TFT นี้มีพื้นที่การแสดงที่ใช้งาน 4.3 (16: 9) นิ้วที่วัดทางด้านขอบด้วยความละเอียด WVGA (480 ทิศทาง x 800 พิกเซลตั้ง)

ไดรเวอร์ที่ใช้ในโครงการนี้คือ NT35510 หรือเข้ากันได้ และสามารถแสดงสี 16M โดยการเข้าสัญญาณ RGB 24 บิตเครื่องขับเคลื่อนติดตั้งบนกระจกและการเชื่อมต่อระหว่างทางผ่าน FPC รวมถึงส่วนประกอบในการขับเคลื่อนโมดูลจอรองรับอินเตอร์เฟซ RGB

นอกจากนี้ FPC ยังสามารถปรับแต่งได้ตามความต้องการของลูกค้า เช่น การปรับเปลี่ยนแสงเบื้องหลังและโครงสร้าง CTP การกําหนดอินเตอร์เฟส เป็นต้น

สอดคล้องกับ RoHS และไม่มีฮาโลเจน

3รายละเอียดเร็ว

* ชื่อ LCD:4.3 โมดูลจอสัมผัส Pcap 480 800 เครื่องระจายน้ํามัน จอ LCD พร้อมแผ่นจุ
* เลขส่วน: CH430WV17A-CT
* ขนาด: 4.3 นิ้ว
* พร้อมกับแผ่นสัมผัส หรือไม่: ใช่
* ประเภทการสัมผัส: แพเนลสัมผัสขนาดจุ
* ประเภทจอ: TFT+CTP
* สีจอ: 16.7M (ไม่จําเป็น)
* พิกเซล: 480*800 จุด

* พิกเซลปิชช์: 0.0117 × 0.0117 ซม.
* ทิศทางการดู: มุมมองอิสระ
* ไดรเวอร์ IC: NT35510
* รูปแบบการแสดง: IPS / Transmissive / ปกติดํา
* ขนาดรวม: 6.626 × 11.39 × 0.335 ซม.
* TFT / CTP พื้นที่ใช้งาน: 5.616×9.36 ซม.

* ความสว่าง: 400 นิท
* ความแตกต่าง: 800:1
* ประเภทอินเตอร์เฟส: 8-/16-/18-/24-bit80-system interface
อินเตอร์เฟซ SPI+16-/18-/24-bitRGB
MIPI DSI
* ปิน NO.: 20 ปิน
* สูงปิ้น: 0.05 ซม.
* ประเภทเชื่อม: ประเภทเชื่อม
* กระทบทางเข้า: 3.3V
* ประเภทและสีของไฟหลัง: ไฟหลัง LED / ขาว
ไฟหลัง: 8 LED ขาวในลําดับ
ถ้า=20mA, Vf =256
* LED อายุการใช้งาน: 20000 ชั่วโมง

3ภาพวาด

หมายเหตุ:
(1) ประเภทจอ: TFT 4.3"
(2) ทิศทางการมอง: 80/80/80/80
(3) ไซคิวจอจอ LCD: NT35510
(4) โหมดการขั้ว: IPS / ส่งสัญญาณ / ปกติดํา
(5) อุณหภูมิการทํางาน: -20 ~ 70 °C
(6) ความร้อนในการเก็บ: -30 ~ 80 °C
(7) ความอดทนของเครื่องหมาย: ± 020
(8) การคุ้มครอง: ROHS

4การใช้งาน

* ผลิตภัณฑ์ถูกใช้อย่างแพร่หลายในสื่อสารทั่วไป เครื่องใช้ในครัวเรือน การควบคุมอุตสาหกรรม

อุปกรณ์ เครื่อง POS เครื่องมือ GPS กรอบภาพดิจิตอล เน็ตบุ๊ค การเงิน

อิเล็กทรอนิกส์ อิเล็กทรอนิกส์สื่อสาร อิเล็กทรอนิกส์ผู้บริโภค อุปกรณ์สารสนเทศ วัฒนธรรม การศึกษา

กีฬาและบันเทิง และสาขาอื่นๆ

* เช่น อุปกรณ์ที่สวมใส่แบบสมาร์ท (เช่นนาฬิกา, เครื่องวัดจังหวะปลายนิ้วมือ), อุปกรณ์แสดงภาพรถยนต์

จอควบคุม จอนําทาง / จอรองศีรษะ ฯลฯ), อุปกรณ์การเงินการชําระเงิน (เครื่องอ่านบัตร, เงินสด

ลงทะเบียน เป็นต้น), อุปกรณ์ปลายทางของลูกค้า (ตู้เย็น, เครื่องกาแฟ, เครื่องปรุงข้าวฉลาด เป็นต้น), ลิฟท์

อุปกรณ์แสดงภาพ (อัดจอดิจิตอลในลิฟท์) อุปกรณ์ควบคุมอุตสาหกรรม (อัดจออุตสาหกรรม) อุปกรณ์เครื่องมือ

อุปกรณ์วัด (ตัวตรวจจับ, มอนิโตร), อุปกรณ์ปัญญาประดิษฐ์ (หุ่นยนต์ฉลาด), อุปกรณ์การแพทย์

(จอติดตามอัตราการเต้นของหัวใจ) ), อุปกรณ์บ้านฉลาด (เครื่องควันครัว), การระบุความปลอดภัย

อุปกรณ์ (ระบบควบคุมการเข้าถึงที่ฉลาด เครื่องพับบัตร ฯลฯ) อุปกรณ์ขายเอง (เครื่องขายเอง) ฯลฯ

5ทําไมต้องเลือกเรา

1เรามีทีมงานเทคนิคมืออาชีพที่มีประสบการณ์ในการทํางาน TFT-LCD ที่รวย
2.เรามีประสบการณ์หลายปีในการร่วมมือกับลูกค้าทั่วโลก และเรามีความสามารถในการแก้ไขความต้องการของสินค้าที่กําหนดเองของลูกค้าส่วนใหญ่
3. เรามีอุปกรณ์ผลิต tft-lcd ที่ทันสมัย และทีมงานผลิตชั้นหนึ่ง ซึ่งสามารถให้ลูกค้ามีผลิตภัณฑ์ที่มีคุณภาพสูง
4เราพร้อมกับทีมงานบริการหลังการขายมืออาชีพ ซึ่งสามารถให้บริการลูกค้าได้อย่างครบวงจร
5เราให้บริการสินค้าและบริการครบวงจร รวมถึงจอแสดงภาพและจอสัมผัส
การสนับสนุนทางเทคนิคและการปรับแต่ง
6เราบริหารอย่างเคร่งครัดตามระบบบริหารงาน ISO9001 และผลิตภัณฑ์ของเราสอดคล้องกับ Rosh
การรับรอง

7. FAQ

Q1: คุณเป็นผู้ผลิต?
ตอบ: ครับ เราเป็นผู้ผลิต

Q2: เวลาในการจัดส่งของคุณนานแค่ไหน?
A: ปกติ 3-5 วันทําการหลังจากการชําระเงิน; คําสั่งความต้องการพิเศษ, เวลาในการจัดส่งคือการต่อรอง.

Q3: ถ้าผลิตภัณฑ์ไม่สามารถทํางานหลังจากได้รับมัน,ฉันควรจะทําอย่างไร?
ตอบ: เราจะเปลี่ยนสินค้าใหม่ให้ท่านทันที แล้วเราจะตัดสินเรื่องนั้น

Q4: คุณยอมรับการออกแบบ OEM?
A: ใช่เราทํา เราสามารถออกแบบตามความต้องการของคุณ MOQ ปกติ 100-1000.

Q5: คุณยอมรับการชําระเงิน 30% ก่อน?
ตอบ: ใช่ เราสามารถเริ่มเตรียมสินค้าของคุณเมื่อได้รับการชําระเงิน 30% และส่งพวกเขาหลังจากได้รับการชําระเงินที่เหลือ 70%

Q6: คุณยอมรับเงื่อนไขการชําระเงินอย่างไร?
A: เรายอมรับ Paypal, T / T, Western Union, Wechat, Alipay, ในเงินสด (RMB หรือ USD)
