4.3 นิ้ว TFT NT35510 480*800 จอสัมผัส LCD ขนาดเล็ก สําหรับเครื่อง POS

รายละเอียดสินค้า

4.3 นิ้ว TFT NT35510 480*800 จอสัมผัส LCD ขนาดเล็ก สําหรับเครื่อง POS

4.3 นิ้ว TFT Touch Display NT35510 480*800 LCD Display Oem สําหรับเครื่อง Pos

1รายละเอียด

2คําอธิบาย

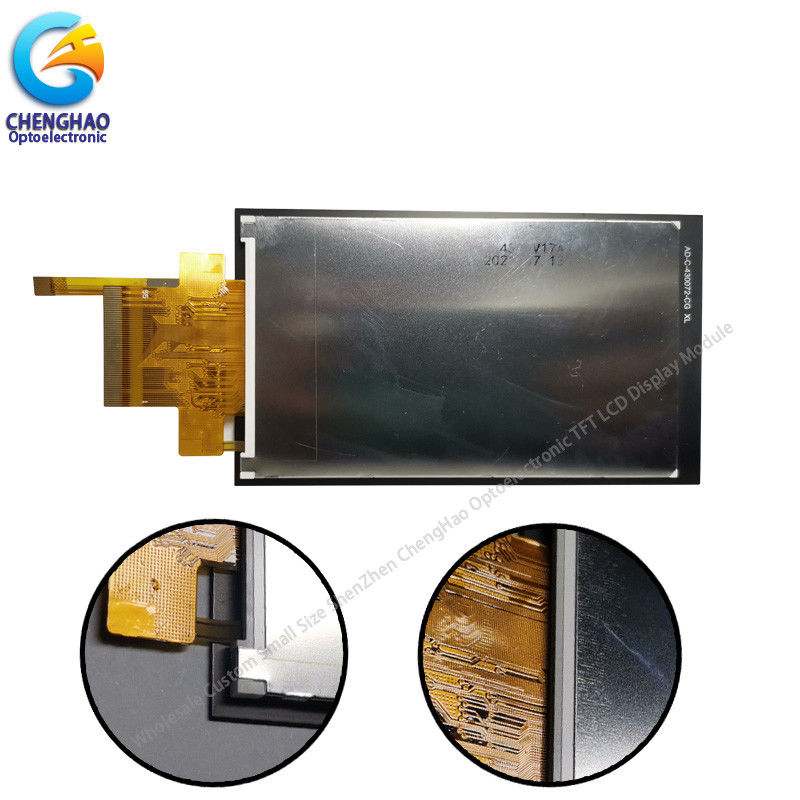

ChengHao Display โมเดล CH430WV17A-CT เป็นจอกระจกเหลว (LCD) ทรานซิสเตอร์หนังบาง (TFT) แมทริกซ์เคลื่อนไหวสีที่ใช้ TFT ซิลิคอนออมฟ์เป็นอุปกรณ์สลับรุ่นนี้ประกอบด้วยแผ่น LCD TFT, ไดรฟ์ IC, ไฟหลังความสว่างสูง, แผนสัมผัสจุและ FPC.

LCD TFT นี้มีพื้นที่การแสดงที่ใช้งาน 4.3 (16: 9) นิ้วที่วัดทางด้านขอบด้วยความละเอียด WVGA (480 ทิศทาง x 800 พิกเซลตั้ง)

ไดรเวอร์ที่ใช้ในโครงการนี้คือ NT35510 หรือเข้ากันได้ และสามารถแสดงสี 16M โดยการเข้าสัญญาณ RGB 24 บิตเครื่องขับเคลื่อนติดตั้งบนกระจกและการเชื่อมต่อระหว่างทางผ่าน FPC รวมถึงส่วนประกอบในการขับเคลื่อนโมดูลจอรองรับอินเตอร์เฟซ RGB

นอกจากนี้ FPC ยังสามารถปรับแต่งได้ตามความต้องการของลูกค้า เช่น การปรับเปลี่ยนแสงเบื้องหลังและโครงสร้าง CTP การกําหนดอินเตอร์เฟส เป็นต้น

สอดคล้องกับ RoHS และไม่มีฮาโลเจน

3ภาพวาด

หมายเหตุ:
(1) แบบจอ: TFT
(2) ทิศทางการดู: ทั้งหมด
(3) ไซคิวจอจอ LCD: NT35510
(4) โหมดการขั้ว: IPS / ส่งสัญญาณ / ปกติดํา
(5) อุณหภูมิการทํางาน: -20 ~ 70 °C
(6) ความร้อนในการเก็บ: -30 ~ 80 °C
(7) ความอดทนของเครื่องหมาย: ± 020
(8) การคุ้มครอง: ROHS

4รายละเอียดเร็ว

* ชื่อ LCD:4.3 นิ้ว TFT Touch Display NT35510 480*800 LCD Display Oem สําหรับเครื่อง Pos
* เลขส่วน: CH430WV17A-CT
* ขนาด: 4.3 นิ้ว
* พร้อมกับแผ่นสัมผัส หรือไม่: ใช่
* ประเภทสัมผัส: ความจุ
* ประเภทจอ: TFT
* สีจอ: 16.7M
* ความละเอียด (พิกเซล): 480x800 จุด

* พิกเซลปิชช์: 0.117 ((W) × 0.117 ((H) mm
* ทิศทางการดู: มุมมองทั้งหมด
* IC ระบบควบคุม: NT35510
* รูปแบบการแสดง: IPS / ส่งสัญญาณ / ปกติดํา
* ขนาดรวม: 66.26 ((W) × 113.9 ((H) × 3.35 ((T) mm
* พื้นที่ทํางาน TFT / CTP: 56.16 ((W) × 93.6 ((H) mm

* ความสว่าง: 400 cd/m2
* ความแตกต่าง: 800:1
* ประเภทอินเตอร์เฟส: 8-/16-/18-/24-bit80-system interface
อินเตอร์เฟซ SPI+16-/18-/24-bitRGB
MIPI DSI
* ปิน NO.: 20 ปิน
* สูงปิน: 0.5 มม.
* ประเภทเชื่อม: ประเภทเชื่อม
* กระทบทางเข้า: 3.3V
* ประเภทและสีของไฟหลัง: ไฟหลัง LED/สีขาว
ไฟหลัง: 8LED ขาวในลําดับ
ถ้า=20mA, Vf =256
* LED อายุการใช้งาน: 20000 ชั่วโมง

5การใช้งาน

ผลิตภัณฑ์ถูกใช้อย่างแพร่หลายในสาขาสื่อสารทั่วไป, เครื่องใช้ในครัวเรือน, การควบคุมอุตสาหกรรม, อุปกรณ์การแพทย์, เครื่อง POS, เครื่องมือ, เมตร, การนําทาง GPS, กรอบภาพดิจิตอล, เน็ตบุ๊ค,อิเล็กทรอนิกส์ทางการเงิน, อิเล็กทรอนิกส์สื่อสาร, อิเล็กทรอนิกส์ผู้บริโภค, อุปกรณ์ข้อมูล, วัฒนธรรม, การศึกษา, กีฬาและบันเทิง, เป็นต้นเครื่องควบคุมการเข้าถึงเครื่องหุ้น เครื่องวิทยุโทรศัพท์ กลองประตูวีดีโอ เครื่องเรียนรู้ เครื่องอ่านจุด เครื่องนําทาง GPS เป็นต้น

6การประกันคุณภาพสินค้า

(1)ผู้จําหน่ายวัสดุดิบคุณภาพสูง
การรับประกันหลังการขายและผู้จําหน่ายที่มั่นคงในระยะยาว แผ่น LCD และ Driver IC ผลิตจากวัสดุแพร่ที่ถูกกําหนด A
(2) วัสดุอื่น ๆ:
เช่นเครื่องขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้ว
(3) การควบคุมคุณภาพอย่างเข้มงวด
ผ่านอัตราสูงสุดถึง 98.5% อัตราความบกพร่องของลูกค้าออนไลน์ต่ําสุด 0.3%
การตรวจสอบทําใน FOG==>LCM==>LCM+RTP/CTP==>การตรวจสอบออนไลน์การผลิต ==>การตรวจสอบ Q.C==>การทดสอบการแก่ตัว 4 ชั่วโมงกับภาระในห้องพิเศษ 60 °C (ตามต้องการ) ==>OQC
ผลิตภัณฑ์ต้องผ่านการทดสอบ 5 ครั้งก่อนการจัดส่ง: การตรวจสอบที่เข้ามา, การตรวจสอบออนไลน์ 100%, การตรวจสอบ QC ที่สถานที่, การทดสอบการแก่ตัวและการตรวจสอบ OQC เป็นต้น

7. FAQ

Q1: คุณยอมรับการปรับแต่งจอและจอสัมผัส?
ตอบ: แน่นอน คุณสามารถปรับแต่ง FPC แบ็คไลท์ และจอสัมผัสได้

Q2: ช่องหน้าแบบไหนคือหน้าจอของคุณ?
A: หน่วยขนาดเล็กของจอโดยทั่วไปรองรับ SPI,MCU,RGB,MIPI. หน่วยขนาดกลางโดยทั่วไปรองรับ LVDS,MIPI,EDP. รายละเอียดที่แตกต่างกันใช้อินเตอร์เฟสที่แตกต่างกัน

Q3: คุณใช้จอสัมผัสแบบจุหรือจอสัมผัสแบบต่อรอง
ตอบ: เรามีจอสัมผัสแบบจุและจอสัมผัสแบบต่อรอง

Q4: นโยบายตัวอย่างของคุณคืออะไร?
A: ถ้ามีสินค้า คุณสามารถเก็บตัวอย่างได้ตลอดเวลา ถ้าไม่มีสินค้า มันต้องใช้เวลาสักพัก แล้วรอให้วัสดุกลับมาเก็บตัวอย่างแต่ลูกค้าต้องจ่ายค่าตัวอย่าง และค่าบริการด่วน.

Q5: เวลานําของคุณสําหรับการผลิตจํานวนมากเป็นเวลานานแค่ไหน?
A: ใช้เวลาประมาณ 20 - 45 วันทํางานสําหรับการผลิตจํานวนมาก ขึ้นอยู่กับรุ่นและปริมาณการสั่งซื้อ

Q6: วิธีการรับประกันการจัดส่งที่มั่นคงในระยะยาว
ตอบ: อันดับแรก เราจะแนะนําผลิตภัณฑ์ที่สามารถนําเสนอให้กับลูกค้าได้นาน และอันดับสอง เราจะมีสต๊อกจํานวนมากล่วงหน้าเป็นเวลานาน

Q7: วิธีการชําระเงินของคุณสําหรับการผลิตจํานวนมากคืออะไร?
A: โดยทั่วไปหลังจากได้รับเงินฝาก 50%-100% จากลูกค้า พวกเขาเริ่มเตรียมวัสดุ การจัดส่งประมาณ 5 วันทําการหลังจากได้รับการชําระเงินสุดท้าย

Q8: คุณจะตรวจสอบสินค้าก่อนการจัดส่ง?
ตอบ: ครับ เราจะส่งสินค้าหลังจากตรวจสอบ 100%

Q9: ระยะเวลาการรับประกันของคุณนานแค่ไหน?
A: เรารับประกันคุณภาพ 1 ปี
