รายละเอียดสินค้า
1รายละเอียด
| ลักษณะ |
รายละเอียด |
หน่วย |
| รายละเอียดการแสดง |
ยี่ห้อ |
เชงฮาโอ |
- |
| ขนาด |
5.0 |
นิ้ว |
| การแก้ไข |
480*854 |
จุด |
| พิกเซลปิช |
0.12825 ((W) * 0.12825 ((H) |
mm |
| โหมดการแสดง |
IPS/Transmissive/Normally Black สีดํา |
- |
| ทิศทางการดู |
80/80/80/80 |
-- |
| ทิศทางการพลิกระดับสีเทา |
-- |
-- |
| ความสว่าง |
800 |
cd/m2 |
| คุณสมบัติทางกล |
LCM (W * H * D) |
66.1 ((W) *120.4 ((H) *2.9 ((T) |
mm |
| พื้นที่ทํางาน (W * H) |
61.56 ((W) * 109.5255 ((H) |
mm |
| พร้อม/ไม่มี TP |
ด้วย |
- |
| เลข LED |
12-LED |
pcs |
| อุณหภูมิการทํางาน |
-20~+70 |
°C |
| อุณหภูมิการเก็บรักษา |
-30~+80 |
°C |
| เครื่องไฟฟ้า |
อินเตอร์เฟซ |
SPI 3 เส้น + RGB 24 บิต / 45PIN |
- |
| |
พลังงานไฟฟ้า LCM |
ถ้า=20 mA,Vf=18~21V |
v |
| ลักษณะ |
ไฟไฟฟ้า LED |
9 |
v |
| |
ความลึกของสี |
16.7M |
- |
| |
IC ไดรเวอร์ LCM |
JD9161 หรือ COMPATIBLE |
- |
| |
IC CTP ไดรเวอร์ |
- |
- |
2คําอธิบาย

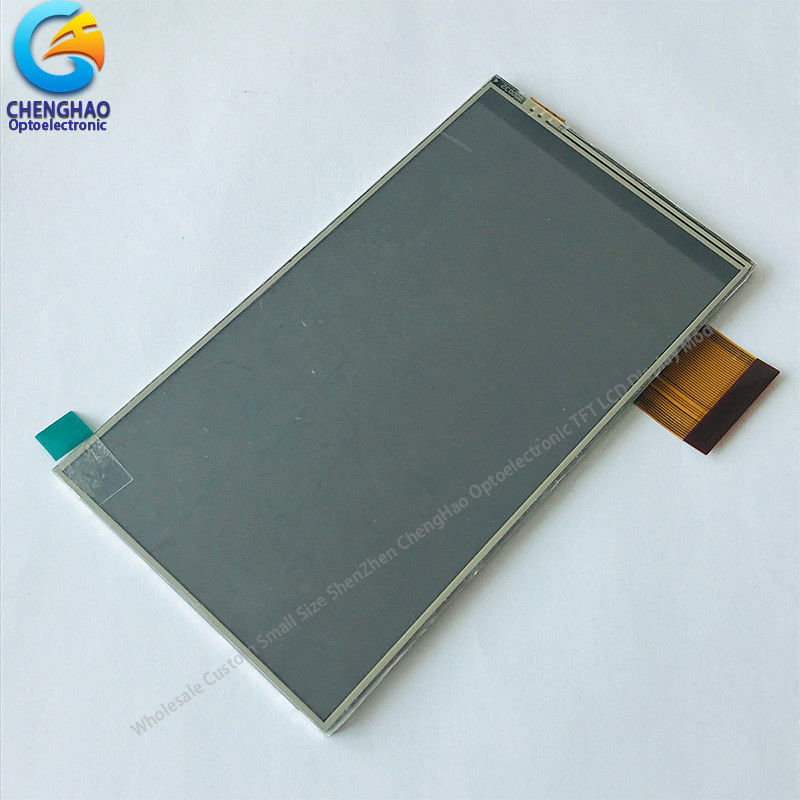

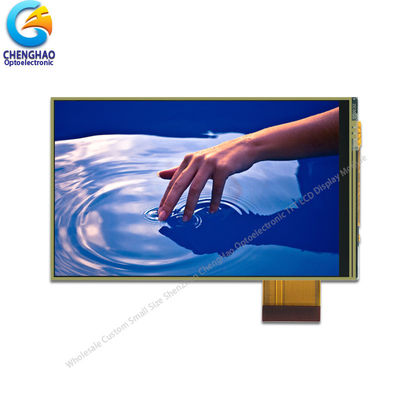

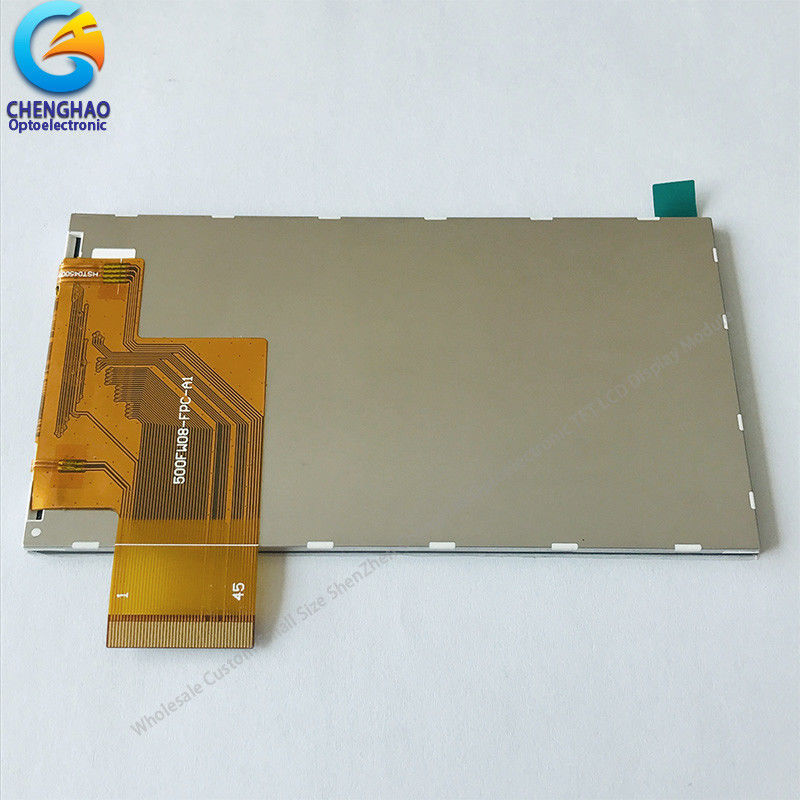

ChengHao Display โมเดล CH500FW08A เป็นจอกระจกเหลว (LCD) ทรานซิสเตอร์หนังบาง (TFT) แมทริกซ์เคลื่อนไหวสีที่ใช้ TFT ซิลิคอนออมฟ์เป็นอุปกรณ์สลับรุ่นนี้ประกอบด้วยแผ่น LCD TFT, ไดรฟ์ IC, ไฟหลังความสว่างสูง, แผ่นสัมผัส Resistive และ FPC.
LCD TFT นี้มีพื้นที่การแสดงที่ใช้งานขนาด 5 นิ้ว (หน้าจอแบบภูมิทัศน์) ที่วัดทางด้านขอบด้วยความละเอียด 480 * 854 ( 480 ทิศทางโดย 854 พิกเซลตั้ง)
เครื่องขับรถที่ใช้ในโครงการนี้คือJD9161และสามารถแสดงสี 16M โดย 3 เส้น SPI หรือ 24 บิต RGB ไซนอลเข้า.รองรับอินเตอร์เฟซ RGB.
นอกจากนี้ FPC ยังสามารถปรับแต่งได้ตามความต้องการของลูกค้า เช่น การปรับเปลี่ยนแสงเบื้องหลังและโครงสร้าง CTP การกําหนดอินเตอร์เฟส เป็นต้น
สอดคล้องกับ RoHS และไม่มีฮาโลเจน
3ภาพวาด
หมายเหตุ:
(1) ประเภทจอ: 5 " TFT
(2) ทิศทางการมอง: มุมมองอิสระ
(3) LCD Drive IC:JD9161 หรือ COMPATIBLE
(4) รูปแบบการขั้ว: ส่ง/ลบ
(5) อุณหภูมิการทํางาน: -20 ~ 70 °C
(6) ความร้อนในการเก็บ: -30 ~ 80 °C
(7) ความอดทนของเครื่องหมาย: ± 020
(8) การคุ้มครอง: ROHS
4การใช้งาน
5สินค้าของเรา
(1) โมดูล
* ขนาด: 1.14"/"1.44"/1.47"/1.50"/1.54"/1.77"/1.80"/2.0"/2.1"/2.31"/2.40"/2.80"/3.50"/3.90"/3.95"/3.97"/3.98"/4.0"/4.3"/5.0"/5.5"/6.0"/7.0"/8.0"/9.0"/10.1"
*รูปร่าง: รูปร่างกลม/สี่เหลี่ยม ((แนวราบ/แนวตั้ง)
* อินเตอร์เฟซ: MIPI / RGB / SPI / MCU
* จํานวนจุด: ไม่จําเป็น
* ความสว่าง
ปกติ: 100-500 นิท
อ่านได้จากดวงอาทิตย์: 500-1000 นิต
แผ่นสัมผัส (2)
* ประเภทการสัมผัส: ไม่สัมผัส / การสัมผัสแบบต้านทาน / การสัมผัสแบบจุ
* ประเภทอินเตอร์เฟส: I2C / USB
(3) โลโก้: ผ้าไหม
(4) กระจก: ไม่สะท้อนแสง / ไม่สะท้อนแสง
อินเตอร์เฟซ: HDMI/VGA/DVIUSB/BNC
6. การประกันคุณภาพสินค้า
(1)ผู้จําหน่ายวัสดุดิบคุณภาพสูง
การรับประกันหลังการขายและผู้จําหน่ายที่มั่นคงในระยะยาว แผ่น LCD และ Driver IC ผลิตจากวัสดุแพร่ที่ถูกกําหนด A
(2) วัสดุอื่น ๆ:
เช่นเครื่องขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้ว
(3) การควบคุมคุณภาพอย่างเข้มงวด
ผ่านอัตราสูงสุดถึง 98.5% อัตราความบกพร่องของลูกค้าออนไลน์ต่ําสุด 0.3%
การตรวจสอบทําใน FOG==>LCM==>LCM+RTP/CTP==>การตรวจสอบออนไลน์การผลิต ==>การตรวจสอบ Q.C==>การทดสอบการแก่ตัว 4 ชั่วโมงกับภาระในห้องพิเศษ 60 °C (ตามต้องการ) ==>OQC
ผลิตภัณฑ์ต้องผ่านการทดสอบ 5 ครั้งก่อนการจัดส่ง: การตรวจสอบที่เข้ามา, การตรวจสอบออนไลน์ 100%, การตรวจสอบ QC ที่สถานที่, การทดสอบการแก่ตัวและการตรวจสอบ OQC เป็นต้น
7. FAQ
Q1: คุณยอมรับการปรับแต่งจอและจอสัมผัส?
ตอบ: แน่นอน คุณสามารถปรับแต่ง FPC แบ็คไลท์ และจอสัมผัสได้
Q2: ช่องหน้าแบบไหนคือหน้าจอของคุณ?
A: หน่วยขนาดเล็กของจอโดยทั่วไปรองรับ SPI,MCU,RGB,MIPI. หน่วยขนาดกลางโดยทั่วไปรองรับ LVDS,MIPI,EDP. รายละเอียดที่แตกต่างกันใช้อินเตอร์เฟสที่แตกต่างกัน
Q3: คุณใช้จอสัมผัสแบบจุหรือจอสัมผัสแบบต่อรอง
ตอบ: เรามีจอสัมผัสแบบจุและจอสัมผัสแบบต่อรอง
Q4: นโยบายตัวอย่างของคุณคืออะไร?
A: ถ้ามีสินค้า คุณสามารถเก็บตัวอย่างได้ตลอดเวลา ถ้าไม่มีสินค้า มันต้องใช้เวลาสักพัก แล้วรอให้วัสดุกลับมาเก็บตัวอย่างแต่ลูกค้าต้องจ่ายค่าตัวอย่าง และค่าบริการด่วน.
Q5: เวลานําของคุณสําหรับการผลิตจํานวนมากเป็นเวลานานแค่ไหน?
A: ใช้เวลาประมาณ 20 - 45 วันทํางานสําหรับการผลิตจํานวนมาก ขึ้นอยู่กับรุ่นและปริมาณการสั่งซื้อ
Q6: วิธีการรับประกันการจัดส่งที่มั่นคงในระยะยาว
ตอบ: อันดับแรก เราจะแนะนําผลิตภัณฑ์ที่สามารถนําเสนอให้กับลูกค้าได้นาน และอันดับสอง เราจะมีสต๊อกจํานวนมากล่วงหน้าเป็นเวลานาน
Q7: วิธีการชําระเงินของคุณสําหรับการผลิตจํานวนมากคืออะไร?
A: โดยทั่วไปหลังจากได้รับเงินฝาก 50%-100% จากลูกค้า พวกเขาเริ่มเตรียมวัสดุ การจัดส่งประมาณ 5 วันทําการหลังจากได้รับการชําระเงินสุดท้าย
Q8: คุณจะตรวจสอบสินค้าก่อนการจัดส่ง?
ตอบ: ครับ เราจะส่งสินค้าหลังจากตรวจสอบ 100%
Q9: ระยะเวลาการรับประกันของคุณนานแค่ไหน?
A: เรารับประกันคุณภาพ 1 ปี
