รายละเอียดสินค้า

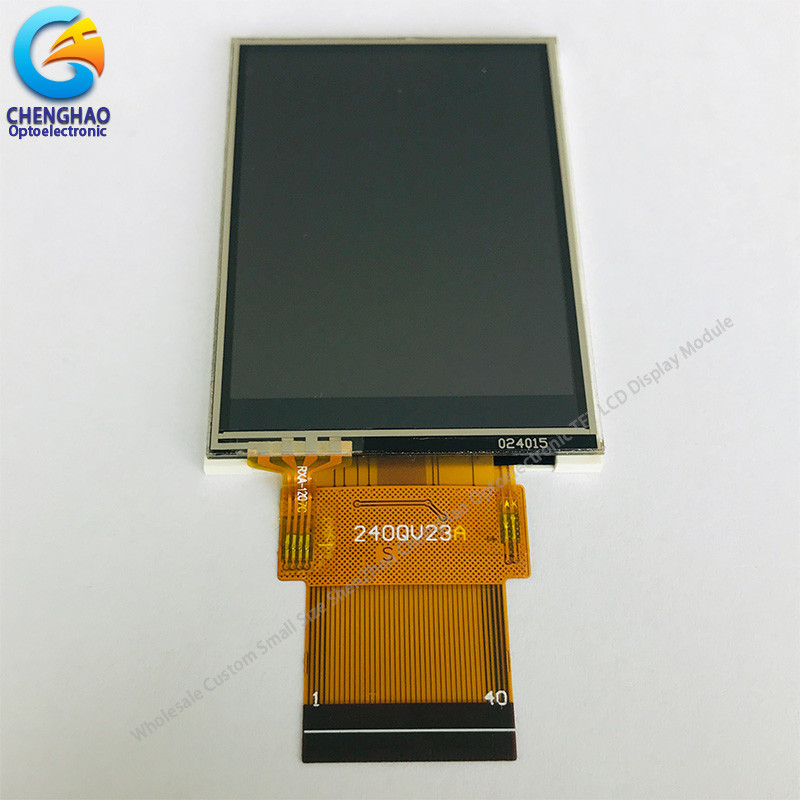

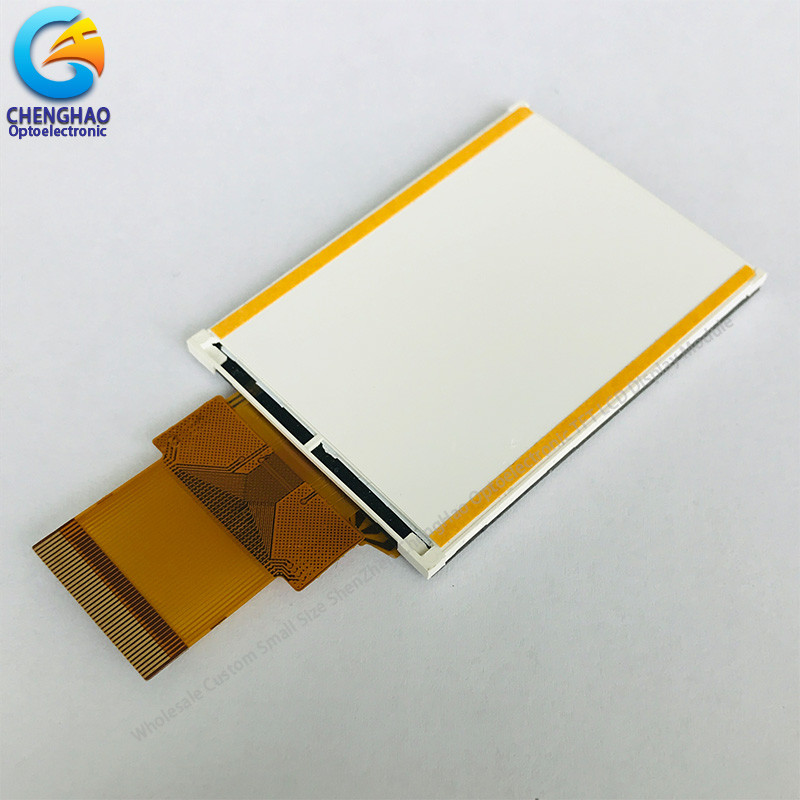

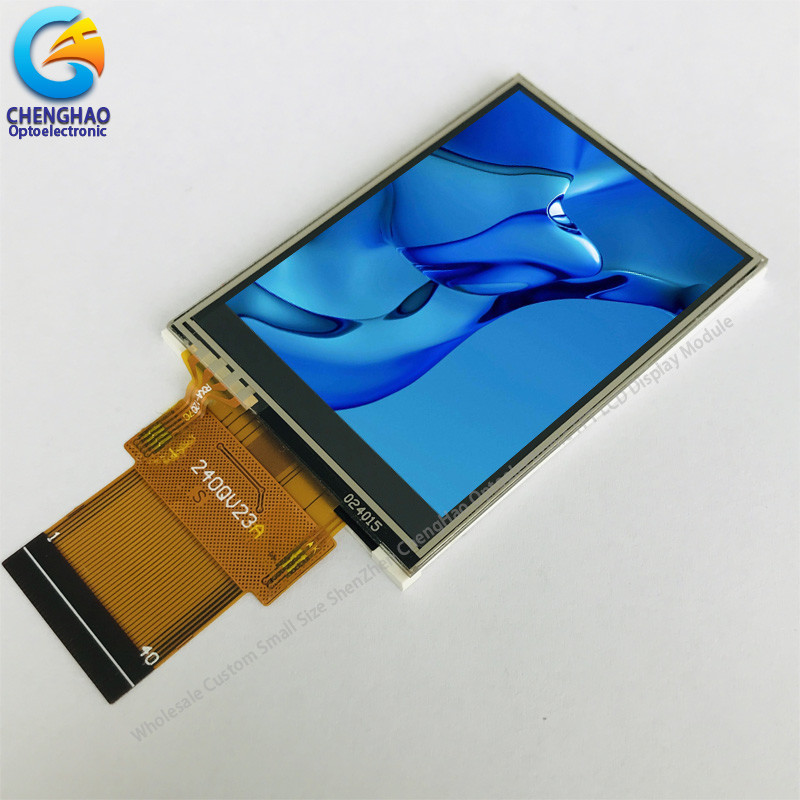

2.4 นิ้ว Tft Lcd Display Tft 240x320 มัลติทัช สกรีนทัชแบบต้านทาน
1รายละเอียด
| รายการ |
ค่านิยมมาตรฐาน |
หน่วยงาน |
| การแก้ไข |
240*320 |
จุด |
| สี |
65K/262K/16.7M |
|
| ขนาดโมดูล |
42.72 ((W) × 60.26 ((H) × 2.45 ((T) |
mm |
| พื้นที่ทํางาน |
36.72 ((W) × 48.96 ((H) |
mm |
| ดอทพิตช์ |
0.153 ((W) × 0.153 ((H) |
mm |
| อินเตอร์เฟซ |
4-line_8bit / 3-line_9bit SPI
8-/9-/16-/18-bit8080 ระบบอินเตอร์เฟส
อินเตอร์เฟซ RGB 6-/16-/18-bit
|
-- |
| อุณหภูมิการทํางาน |
-20~+70 |
°C |
| อุณหภูมิการเก็บรักษา |
-30~+80 |
°C |
2คําอธิบาย
ChengHao Display โมเดล CH240QV23A-T เป็นจอกระจกเหลว (LCD) ทรานซิสเตอร์หนังบาง (TFT) แมทริกซ์เคลื่อนไหวสีที่ใช้ TFT ซิลิคอนออมฟ์เป็นอุปกรณ์สลับรุ่นนี้ประกอบด้วยแผ่น LCD TFT, IC การขับเคลื่อน (ST7789V), ไฟหลัง (300 Nits), แผ่นสัมผัส RSistive และ FPC (40 Pin)
LCD TFT นี้มีพื้นที่การแสดงที่ใช้งานขนาด 2.4 นิ้ว (จอตั้ง) โดยวัดทางด้านขอบด้วย 240 พิกเซลแนวขวาง โดย 320 พิกเซลแนวขวาง
ไดรเวอร์ที่ใช้ในโครงการนี้คือ ST7789V และสามารถแสดงสี 262K หรือ 65K โดยการใส่สัญญาณ RGBเครื่องขับเคลื่อนติดตั้งบนกระจกและการเชื่อมต่อระหว่างทางผ่าน FPC รวมถึงส่วนประกอบในการขับเคลื่อนโมดูลจอสนับสนุนอินเตอร์เฟซหลาย (SPI, MCU, SPI + RGB optional)
นอกจากนี้ FPC ยังสามารถปรับแต่งได้ตามความต้องการของลูกค้า เช่น การปรับเปลี่ยนแสงเบื้องหลังและโครงสร้าง CTP การกําหนดอินเตอร์เฟส เป็นต้น
สอดคล้องกับ RoHS และไม่มีฮาโลเจน
3ภาพวาด
หมายเหตุ:
(1) ประเภทจอ: 2.4 นิ้ว TFT + RTP
(2) ทิศทางการดู: 6:00
(3) LCD Drive IC: ST7789V
(4) รูปแบบการขั้ว: ผ่าน/บวก
(5) อุณหภูมิการทํางาน: -20 ~ 70 °C
(6) ความร้อนในการเก็บ: -30 ~ 80 °C
(7) ความอดทนของเครื่องหมาย: ± 020
(8) การคุ้มครอง: ROHS
4การใช้งาน
5บริการของเรา
1การรับประกัน: 1 ปี
2.บริการหลังการขาย: สําหรับคําถามผู้ใช้งานหรือเครื่องผิดพลาด, เราจะจัดให้วิศวกรให้การสนับสนุนทางเทคนิคการควบคุมทางไกลและบริการบํารุงรักษาสําหรับคุณในเวลาใด ๆ
3การประกันคุณภาพสินค้า: ผลิตภัณฑ์ของเราผ่านการประเมินอย่างมีอํานาจ ยอมรับการรับรอง CE, RoHS และการทดสอบอย่างเข้มงวดก่อนการจัดส่ง
4.ทีมบริการหลังการขาย: ศูนย์บริการหลังการขายมีทีมบริการเทคนิคมืออาชีพที่มีประสบการณ์มากมายในการบํารุงรักษาและสนับสนุน
6ทําไมต้องเลือกเรา
1.เรามีทีมงานมืออาชีพที่มีประสบการณ์ทํางาน TFT-LCD กว่า 15 ปี
2.ทีมนักออกแบบและทีมขายที่แข็งแรง
3.เจ้าของทักษะมืออาชีพและเครื่องจักรที่อัพเดท
4.บริการหลังการขายครบวงจรสามารถให้กับลูกค้าของเราได้
7. FAQ
Q1: คุณยอมรับการปรับแต่งจอและจอสัมผัส?
ตอบ: แน่นอน คุณสามารถปรับแต่ง FPC แบ็คไลท์ และจอสัมผัสได้
Q2: ช่องหน้าแบบไหนคือหน้าจอของคุณ?
A: หน่วยขนาดเล็กของจอโดยทั่วไปรองรับ SPI,MCU,RGB,MIPI. หน่วยขนาดกลางโดยทั่วไปรองรับ LVDS,MIPI,EDP. รายละเอียดที่แตกต่างกันใช้อินเตอร์เฟสที่แตกต่างกัน
Q3: คุณใช้จอสัมผัสแบบจุหรือจอสัมผัสแบบต่อรอง
ตอบ: เรามีจอสัมผัสแบบจุและจอสัมผัสแบบต่อรอง
Q4: นโยบายตัวอย่างของคุณคืออะไร?
A: ถ้ามีสินค้า คุณสามารถเก็บตัวอย่างได้ตลอดเวลา ถ้าไม่มีสินค้า มันต้องใช้เวลาสักพัก แล้วรอให้วัสดุกลับมาเก็บตัวอย่างแต่ลูกค้าต้องจ่ายค่าตัวอย่าง และค่าบริการด่วน.
Q5: เวลานําของคุณสําหรับการผลิตจํานวนมากเป็นเวลานานแค่ไหน?
A: ใช้เวลาประมาณ 20 - 45 วันทํางานสําหรับการผลิตจํานวนมาก ขึ้นอยู่กับรุ่นและปริมาณการสั่งซื้อ
Q6: วิธีการรับประกันการจัดส่งที่มั่นคงในระยะยาว
ตอบ: อันดับแรก เราจะแนะนําผลิตภัณฑ์ที่สามารถนําเสนอให้กับลูกค้าได้นาน และอันดับสอง เราจะมีสต๊อกจํานวนมากล่วงหน้าเป็นเวลานาน
Q7: วิธีการชําระเงินของคุณสําหรับการผลิตจํานวนมากคืออะไร?
A: โดยทั่วไปหลังจากได้รับเงินฝาก 50%-100% จากลูกค้า พวกเขาเริ่มเตรียมวัสดุ การจัดส่งประมาณ 5 วันทําการหลังจากได้รับการชําระเงินสุดท้าย
Q8: คุณจะตรวจสอบสินค้าก่อนการจัดส่ง?
ตอบ: ครับ เราจะส่งสินค้าหลังจากตรวจสอบ 100%
Q9: ระยะเวลาการรับประกันของคุณนานแค่ไหน?
A: เรารับประกันคุณภาพ 1 ปี
