ไดรเวอร์ IC โมดูล TFT LCD ขนาดเล็ก TN การส่ง 2.2 นิ้ว 240x320 จุด

รายละเอียดสินค้า

1รายละเอียด

2คําอธิบาย

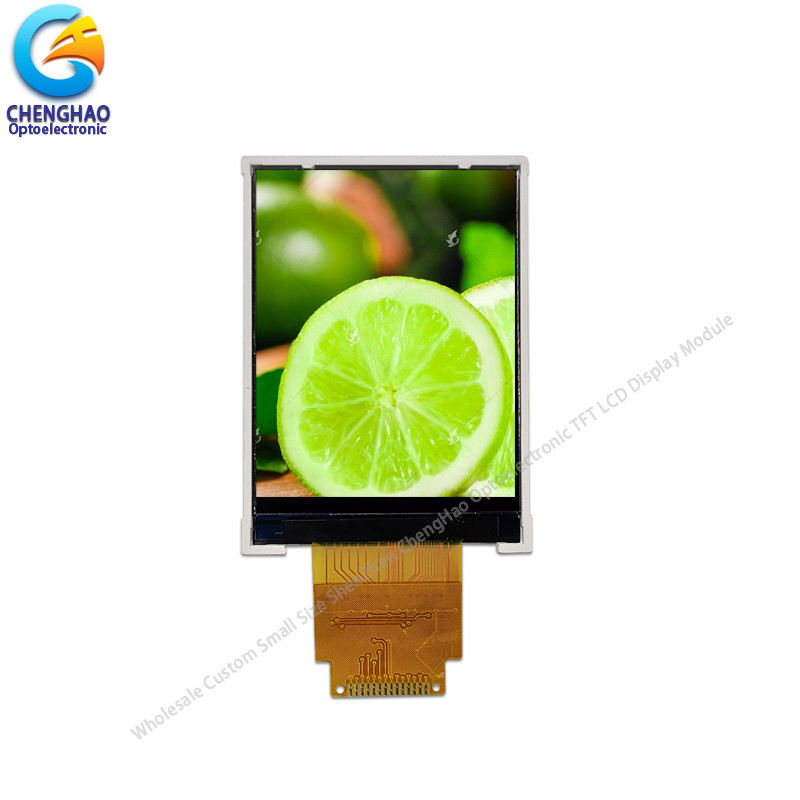

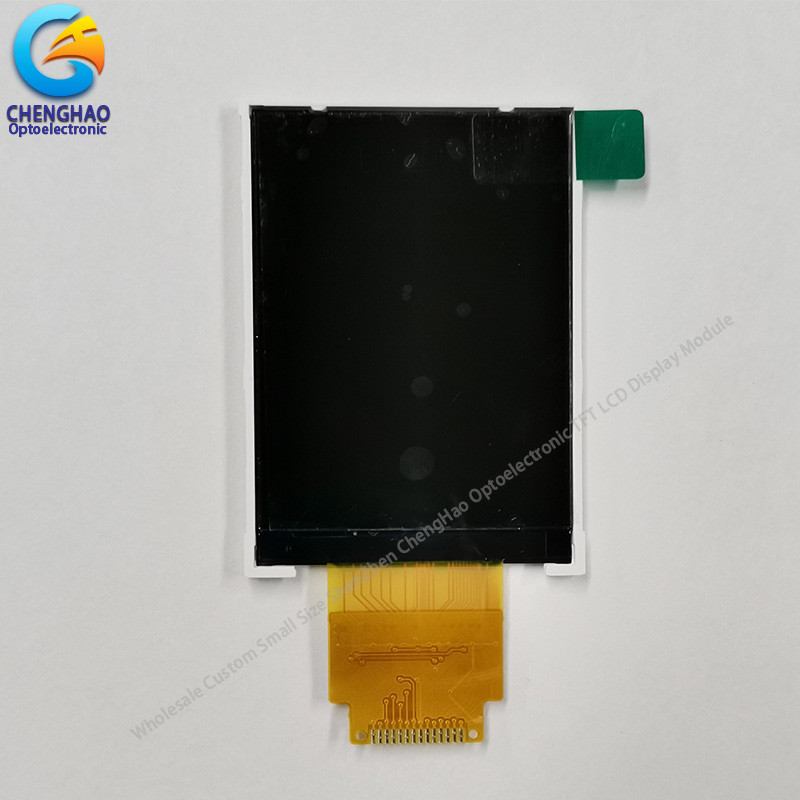

ChengHao Display โมเดล CH220QV06A เป็นจอกระจกเหลว (LCD) ทรานซิสเตอร์หนังบาง (TFT) แมทริกซ์เคลื่อนไหวสีที่ใช้ TFT ซิลิคอนออมฟ์เป็นอุปกรณ์การสลับรุ่นนี้ประกอบด้วยแผ่น LCD TFT, ขับเคลื่อน IC, ไฟหลัง, และ FPC

LCD TFT นี้มีพื้นที่การแสดงที่ใช้งานขนาด 2.2 นิ้ว (จอตั้ง) โดยวัดทางด้านขอบด้วย 240 พิกเซลแนวราบ โดย 320 พิกเซลแนวตั้ง

ไดรเวอร์ที่ใช้ในโครงการนี้คือ ILI9341V และสามารถแสดงสี 262K โดยการเข้าสัญญาณ SPI 8 บิตเครื่องขับเคลื่อนติดตั้งบนกระจกและการเชื่อมต่อระหว่างทางผ่าน FPC รวมถึงส่วนประกอบในการขับเคลื่อนโมดูลจอรองรับอินเตอร์เฟซ SPI

นอกจากนี้ FPC ยังสามารถปรับแต่งได้ตามความต้องการของลูกค้า เช่น การปรับเปลี่ยนแสงเบื้องหลังและโครงสร้าง CTP การกําหนดอินเตอร์เฟส เป็นต้น

สอดคล้องกับ RoHS และไม่มีฮาโลเจน

3ภาพวาด

หมายเหตุ:
(1) ประเภทจอ: 2.2 นิ้ว TFT + RTP
(2) ทิศทางการดู: 6:00
(3) ไซคิวจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอ
(4) รูปแบบการขั้ว: ผ่าน/บวก
(5) อุณหภูมิการทํางาน: -20 ~ 70 °C
(6) ความร้อนในการเก็บ: -30 ~ 80 °C
(7) ความอดทนของเครื่องหมาย: ± 020
(8) การคุ้มครอง: ROHS

4รายละเอียดเร็ว

* ชื่อจอ LCD: คุณภาพสูง 2.2 นิ้ว โมดูลจอ LCD TFT ขนาดเล็ก 240x320 จุด ด้วย IC ILI9341V
* ส่วนที่ : CH220QV06A
* ขนาด: 2.2 นิ้ว
* พร้อมปานล์สัมผัส หรือไม่: ไม่
* รองรับชนิดสัมผัส: พานิลสัมผัสขนาดจุ หรือพานิลสัมผัสแบบต้านทาน
*ประเภทจอ: 2.2 "TFT
* สีจอ: 262K
* ความละเอียด (พิกเซล): 240 ((RGB) * 320
* พิกเซลปิชช์: 0.219 (H) * 0.219 ((V) mm
*ทิศทางการดู: 6:00
* IC ระบบควบคุม: ILI9341V
* รูปแบบการแสดง: ส่งสัญญาณ/ปกติสีขาว/TN
* ขนาดรวม: 40.1 ((W) × 55.2 ((H) × 2.35 ((T) mm
* พื้นที่ใช้งาน: 33.84 ((W) × 45.12 ((H) mm
* ความสว่าง: 250 cd/m2
* ความแตกต่าง: 500: 1
* ประเภทอินเตอร์เฟซ: 4 เส้น 8 บิต SPI
* ปิน NO.: 14 ปิน
* สูงปิน: 0.4 มม.
* ประเภทเชื่อม: ประเภทเชื่อม
* ความดันการเข้า: 3.2V
* ประเภทและสีของไฟหลัง: ไฟหลัง LED/สีขาว
ไฟหลัง: 4 LED ตรงกัน
* LED อายุการใช้งาน: 20000 ชั่วโมง

5การใช้งาน

6บริการของเรา

(1) การสนับสนุนทางเทคนิคทางไกล: เรามีวิศวกร R & D ของเราเอง ที่สามารถตอบทุกคําถามเกี่ยวกับเทคโนโลยีสินค้าของลูกค้าร่วมมือได้ตลอดเวลาและยังสามารถให้การสนับสนุนทางเทคนิค สําหรับโครงการพิเศษของลูกค้า;

(2) บริการลูกค้าออนไลน์ตลอด 24 ชั่วโมงบริการลูกค้าของเรามีประสบการณ์ที่ร่ํารวยในการบริการลูกค้าในต่างประเทศ และสามารถสื่อสารกับลูกค้าในภาษาอังกฤษเพื่อให้แน่ใจว่าช่องทางการติดต่อของคุณกับเราเป็นไร้อุปสรรค.

7ทําไมต้องเลือกเรา

(1) เราให้บริการรับประกันสินค้าอย่างน้อยหนึ่งปีสําหรับการสั่งซื้อของลูกค้าที่ร่วมมือกันทั้งหมด, กรุณาปรึกษาบริการลูกค้าออนไลน์ของเราสําหรับรายละเอียด;

(2) ผลิตภัณฑ์ทั้งหมดของเราได้รับการตรวจสอบคุณภาพอย่างเคร่งครัด เช่น การทดสอบการเปิดไฟ / การตรวจสอบกระจก ก่อนออกจากโรงงานซึ่งจะทําให้อัตราความผิดปกติของเราลดลงน้อยกว่า 00.3%

(3) หากลูกค้าต้องการ เราสามารถให้บริการฟรี CE / ROHS และบริการการรับรองอื่น ๆ สําหรับผลิตภัณฑ์ร่วมมือ

(4) แต่ละโมดูล TFT LCD ของเรามีจํานวนเล็ก ๆ ในสต็อค หากคุณต้องการตัวอย่าง, คุณสามารถขอให้พวกเขาจากบริการลูกค้าของเราเราสามารถคืนค่าตัวอย่างให้คุณ เมื่อคุณก่อการร่วมมือกับเราในระยะหลัง.
