240x320 Tn TFT LCD Module 2.2" โทรส่ง TN FPC SPI กับ IC ILI9341V

รายละเอียดสินค้า

1รายละเอียด

2คําอธิบาย

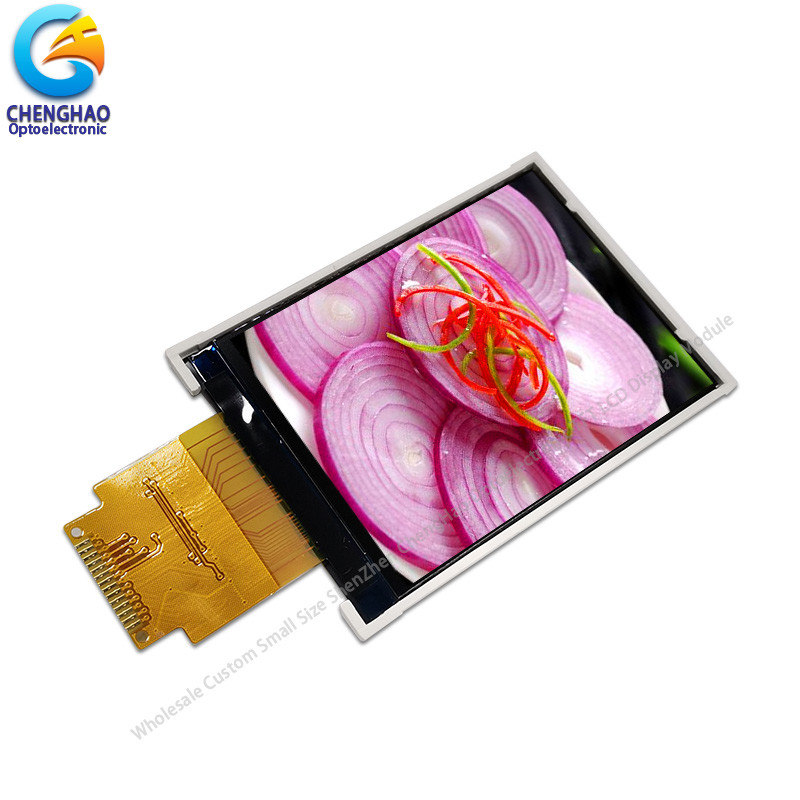

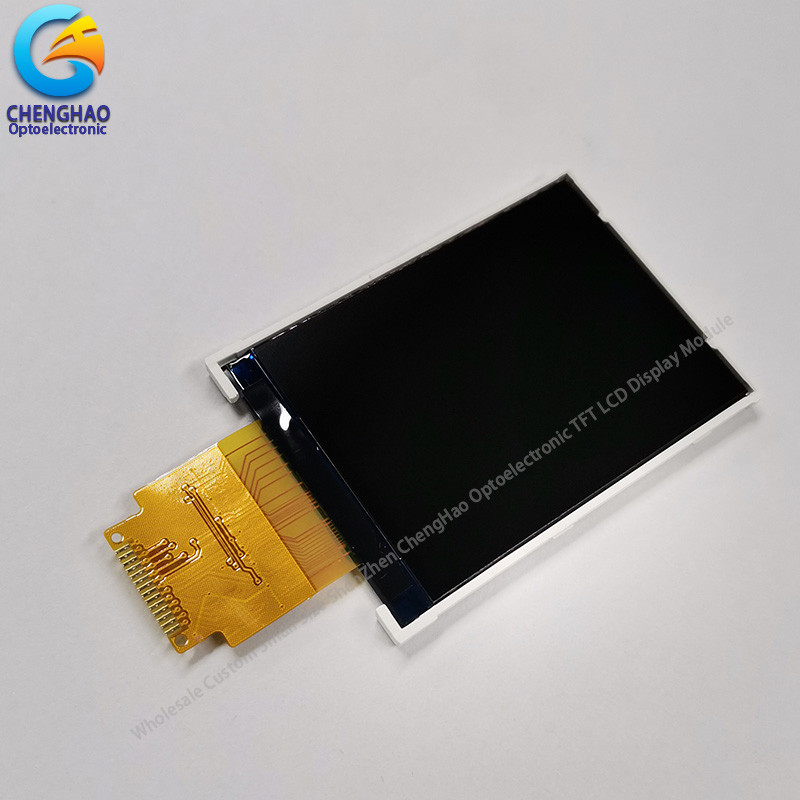

ChengHao Display โมเดล CH220QV06A เป็นจอกระจกเหลว (LCD) ทรานซิสเตอร์หนังบาง (TFT) แมทริกซ์เคลื่อนไหวสีที่ใช้ TFT ซิลิคอนออมฟ์เป็นอุปกรณ์การสลับรุ่นนี้ประกอบด้วยแผ่น LCD TFT, ขับเคลื่อน IC, ไฟหลัง, และ FPC.

LCD TFT นี้มีพื้นที่การแสดงที่ใช้งานขนาด 2.2 นิ้ว (จอตั้ง) โดยวัดทางด้านขอบด้วย 240 พิกเซลแนวราบ โดย 320 พิกเซลแนวตั้ง

ไดรเวอร์ที่ใช้ในโครงการนี้คือ ILI9341V และสามารถแสดงสี 262K โดยการเข้าสัญญาณ SPI 8 บิตเครื่องขับเคลื่อนติดตั้งบนกระจกและการเชื่อมต่อระหว่างทางผ่าน FPC รวมถึงส่วนประกอบในการขับเคลื่อนโมดูลจอรองรับอินเตอร์เฟซ SPI

นอกจากนี้ FPC ยังสามารถปรับแต่งได้ตามความต้องการของลูกค้า เช่น การปรับเปลี่ยนแสงเบื้องหลังและโครงสร้าง CTP การกําหนดอินเตอร์เฟส เป็นต้น

สอดคล้องกับ RoHS และไม่มีฮาโลเจน

3ภาพวาด

หมายเหตุ:
(1) ประเภทจอ: 2.2 นิ้ว TFT + RTP
(2) ทิศทางการดู: 6:00
(3) ไซคิวจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอ
(4) รูปแบบการขั้ว: ผ่าน/บวก
(5) อุณหภูมิการทํางาน: -20 ~ 70 °C
(6) ความร้อนในการเก็บ: -30 ~ 80 °C
(7) ความอดทนของเครื่องหมาย: ± 020
(8) การคุ้มครอง: ROHS

4รายละเอียดเร็ว

* ชื่อ LCD: Wholesale 2.2 " 8 บิต LCD Display ความละเอียด 240x320 Tn Tft Module With ILI9341V IC

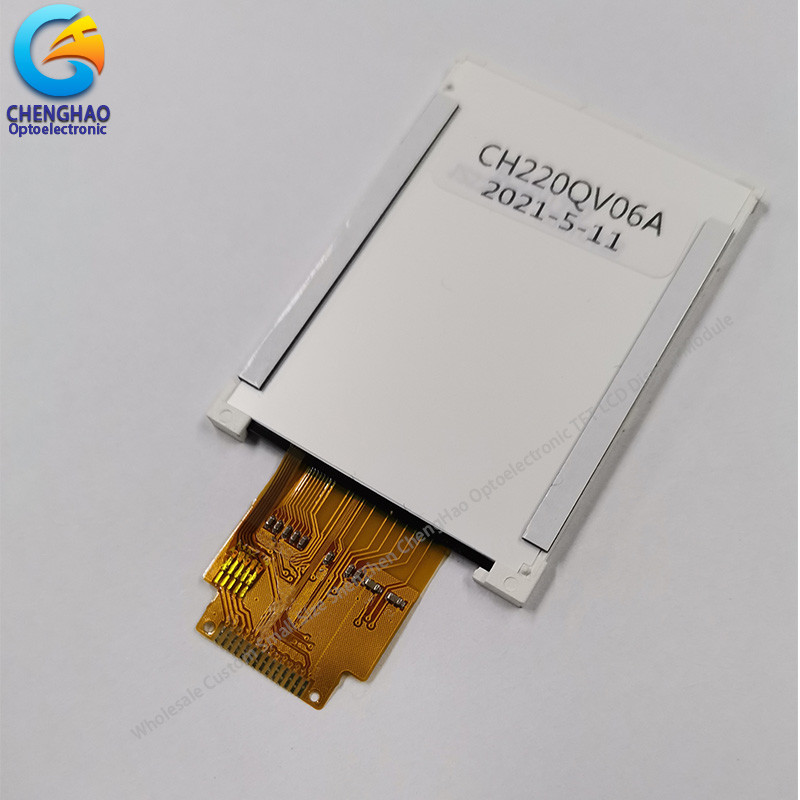

* ส่วนที่ : CH220QV06A
* ขนาด: 2.2 นิ้ว
* พร้อมปานล์สัมผัส หรือไม่: ไม่
* รองรับชนิดสัมผัส: พานิลสัมผัสขนาดจุ หรือพานิลสัมผัสแบบต้านทาน
*ประเภทจอ: 2.2 "TFT
* สีจอ: 262K (ตัวเลือก 16.7M / 65K)
* ความละเอียด (พิกเซล): 240 ((RGB) * 320
* พิกเซลปิชช์: 0.219 (H) * 0.219 ((V) mm
*ทิศทางการดู: 6:00
* IC ระบบควบคุม: ILI9341V
* รูปแบบการแสดง: ส่งสัญญาณ/ปกติสีขาว/TN
* ขนาดรวม: 40.1 ((W) × 55.2 ((H) × 2.35 ((T) mm
* พื้นที่ใช้งาน: 33.84 ((W) × 45.12 ((H) mm
* ความสว่าง: 250 cd/m2
* ความแตกต่าง: 500: 1
* ประเภทอินเตอร์เฟส: 4 เส้น 8 บิต SPI (ตัวเลือก RGB / MCU / MIPI Interface)
* ปิน NO.: 14 ปิน
* สูงปิน: 0.4 มม.
* ประเภทเชื่อม: ประเภทเชื่อม
* ความดันการเข้า: 3.2V
* ประเภทและสีของไฟหลัง: ไฟหลัง LED/สีขาว
ไฟหลัง: 4 LED ตรงกัน
* LED อายุการใช้งาน: 20000 ชั่วโมง

5การใช้งาน

* ผลิตภัณฑ์ถูกใช้อย่างแพร่หลายในสื่อสารทั่วไป เครื่องใช้ในครัวเรือน การควบคุมอุตสาหกรรม

อุปกรณ์ เครื่อง POS เครื่องมือ GPS กรอบภาพดิจิตอล เน็ตบุ๊ค การเงิน

อิเล็กทรอนิกส์ อิเล็กทรอนิกส์สื่อสาร อิเล็กทรอนิกส์ผู้บริโภค อุปกรณ์สารสนเทศ วัฒนธรรม การศึกษา

กีฬาและบันเทิง และสาขาอื่นๆ

* เช่น อุปกรณ์ที่สวมใส่แบบสมาร์ท (เช่นนาฬิกา, เครื่องวัดจังหวะปลายนิ้วมือ), อุปกรณ์แสดงภาพรถยนต์

จอควบคุม จอนําทาง / จอรองศีรษะ ฯลฯ), อุปกรณ์การเงินการชําระเงิน (เครื่องอ่านบัตร, เงินสด

ลงทะเบียน เป็นต้น), อุปกรณ์ปลายทางของลูกค้า (ตู้เย็น, เครื่องกาแฟ, เครื่องปรุงข้าวฉลาด เป็นต้น), ลิฟท์

อุปกรณ์แสดงภาพ (อัดจอดิจิตอลในลิฟท์) อุปกรณ์ควบคุมอุตสาหกรรม (อัดจออุตสาหกรรม) อุปกรณ์เครื่องมือ

อุปกรณ์วัด (ตัวตรวจจับ, มอนิโตร), อุปกรณ์ปัญญาประดิษฐ์ (หุ่นยนต์ฉลาด), อุปกรณ์การแพทย์

(จอติดตามอัตราการเต้นของหัวใจ) ), อุปกรณ์บ้านฉลาด (เครื่องควันครัว), การระบุความปลอดภัย

อุปกรณ์ (ระบบควบคุมการเข้าถึงที่ฉลาด เครื่องพับบัตร ฯลฯ) อุปกรณ์ขายเอง (เครื่องขายเอง) ฯลฯ

6บริการของเรา

ผลิตภัณฑ์ที่มีคุณภาพสูงทําให้มันสามารถสร้างความสัมพันธ์ระยะยาวกับบริษัทที่มีชื่อเสียงในโลกในอุตสาหกรรม

(1) ราคาที่สามารถแข่งขันได้

โรงงานที่เป็นของตัวเอง ให้ราคาต่ํากว่า และการรับประกันคุณภาพที่ดีกว่า

(2) ความแข็งแรงทางเทคนิค

เราเป็นผู้จําหน่ายชั้นนําที่เชี่ยวชาญในด้านการผลิตจอ LCD สี เรามีทีมงานเทคนิคที่มีประสบการณ์มากมายในงานวิจัยและพัฒนาสินค้าและสามารถให้ลูกค้ากับการสนับสนุนทางเทคนิคมืออาชีพและบริการที่กําหนดเองที่ปรึกษาซึ่งเป็นสิ่งที่สําคัญมากสําหรับลูกค้าที่ร่วมมือกันที่มีความต้องการพิเศษในโครงการ

(3) คู่มือระยะยาว

ผลิตภัณฑ์ถูกขายไปกว่า 40 ประเทศ ดังนั้นจาก Chenghao Optoelectronic คุณสามารถได้รับสัญญาการจําหน่ายที่มั่นคงมากขึ้น;

(4) บริการมืออาชีพ

เรามีทีมงานหลังการขายมืออาชีพ ที่สามารถให้บริการที่ปรึกษาหลังการขายกับคุณ 24 ชั่วโมงต่อวันคุณสามารถให้ความคิดเห็นกับเราได้, และวิศวกรทางเทคนิคของเราจะให้บริการให้กับคุณกับบริการที่อยู่ไกลทางออนไลน์ในทุกเวลา

(5) คุณภาพที่ต้องรับประกัน

แผ่นทั้งหมดเป็น 100% ของใหม่, โดยไม่มีแผ่นเท็จ; ทุกแพ็คเกจมีฉลากและหมายเลขลําดับเพื่อให้ลูกค้าดูง่าย;
