โมดูลจอ LCD 9 บิต 3.5 นิ้ว I80 ระบบ 320x480 RGB 300cd/m2 CTP

รายละเอียดสินค้า

1รายละเอียด

2คําอธิบาย

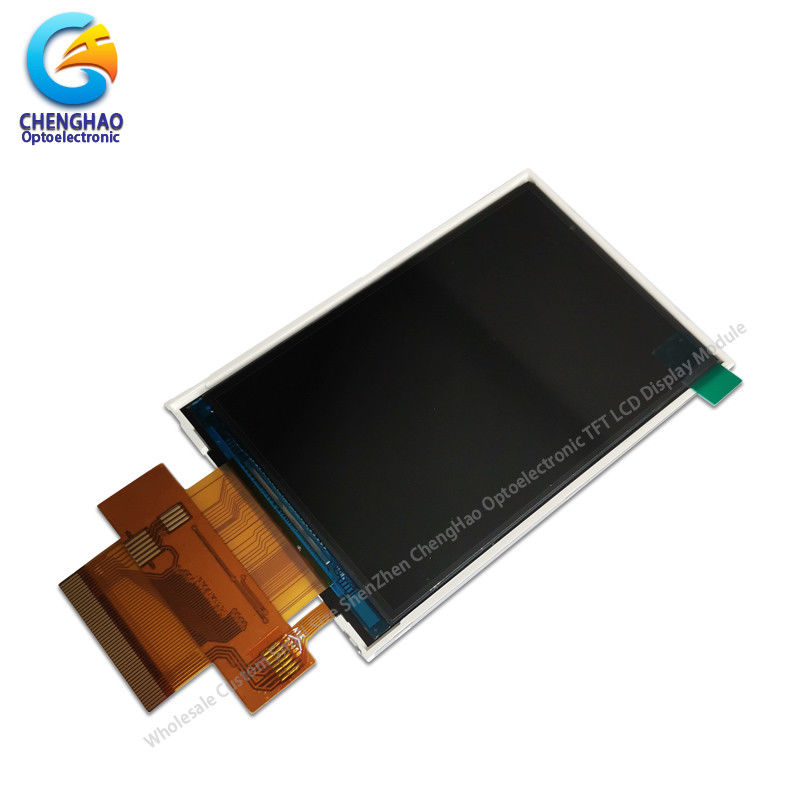

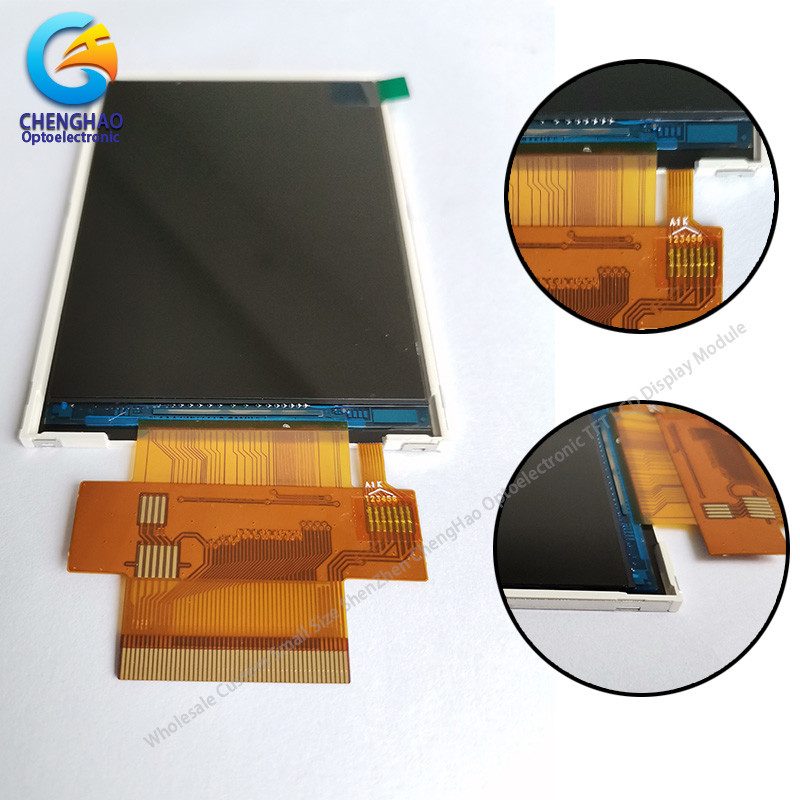

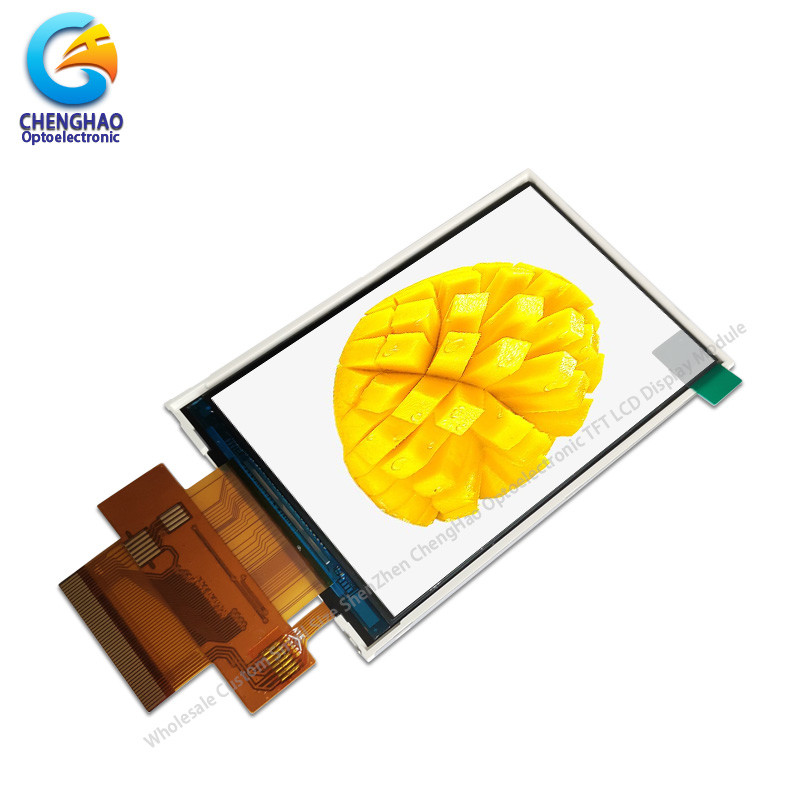

ChengHao Display โมเดล CH350HV40A เป็นจอกระจกเหลว (LCD) ทรานซิสเตอร์หนังบาง (TFT) แมทริกซ์เคลื่อนไหวสีที่ใช้ TFT ซิลิคอนออมฟ์เป็นอุปกรณ์สลับรุ่นนี้ประกอบด้วยแผ่น LCD TFT, ขับเคลื่อน IC, ไฟหลัง, และ FPC

LCD TFT นี้มีพื้นที่การแสดงที่ใช้งาน 3.5 นิ้ว (จอตั้ง) ที่วัดทางด้านขนาดยาว 320 พิกเซลแนวราบ x 480 พิกเซลแนวตั้ง

ไดรเวอร์ที่ใช้ในโครงการนี้คือ ILI9488 และสามารถแสดงสี 262K 65K / 16.7M โดยการใส่สัญญาณเครื่องขับเคลื่อนติดตั้งบนกระจกและการเชื่อมต่อระหว่างทางผ่าน FPC รวมถึงส่วนประกอบในการขับเคลื่อนโมดูลจอ. รองรับ 4-line_8bit / 3-lines_9bit SPI / 8-/ 9-/16-/18-bit 8080system interface / SPI +16-/18-bit RGB interface

นอกจากนี้ FPC ยังสามารถปรับแต่งได้ตามความต้องการของลูกค้า เช่น การปรับเปลี่ยนแสงเบื้องหลังและโครงสร้าง CTP การกําหนดอินเตอร์เฟส เป็นต้น

สอดคล้องกับ RoHS และไม่มีฮาโลเจน

3ภาพวาด

หมายเหตุ:
(1) ประเภทจอ: TFT 3.5 นิ้ว
(2) ทิศทางการมอง: มุมมองทั้งหมด
(3) ไซคิวจอจอไฟฟ้า: ILI9488
(4) โหมดโปเลอเรซอร์: ผ่าน/ลบ
(5) อุณหภูมิการทํางาน: -20 ~ 70 °C
(6) ความร้อนในการเก็บ: -30 ~ 80 °C
(7) ความอดทนของเครื่องหมาย: ± 020
(8) การคุ้มครอง: ROHS

4รายละเอียดเร็ว

* ชื่อ LCD: คุณภาพสูง 3.5 นิ้ว Tft Screen I80 ระบบ 9 บิต อินเตอร์เฟส 320x480 RGB LCD Display
* เลขส่วน: CH350HV40A
* ขนาด: 3.5 นิ้ว
* พร้อมปานล์สัมผัส หรือไม่: ไม่
* รองรับชนิดการสัมผัส: แพเนลสัมผัสขนาด / ความต้านทาน
*ประเภทจอ: 3.5 "TFT
* ความละเอียด (พิกเซล): 320 ((RGB) * 480
* ทิศทางการดู: 80/80/80/80
* TFT Controller IC: ILI9488

* ลักษณะของ LCM: 56.54 ((W) × 84.96 ((H) × 2.4 ((T) mm

* พื้นที่ทํางาน:48.96 ((W) × 73.44 ((H) มม.

* พิกเซลปิชช์: 0.153 ((W) × 0.153 ((H) mm

* อินเตอร์เฟซ:

4-line_8bit SPI

SPI 3 เส้น_ 9 บิต

อินเตอร์เฟซระบบ 8 บิต 8080

อินเตอร์เฟซระบบ 9 บิต 8080

อินเตอร์เฟซระบบ 16 บิต 8080

อินเตอร์เฟซระบบ 18 บิต 8080

อินเตอร์เฟซ SPI + 16 บิต RGB

อินเตอร์เฟซ SPI + 18 บิต RGB

* อุณหภูมิการทํางาน: -20 ~ + 70 °C

* อุณหภูมิการเก็บรักษา: -30 ~ + 80 °C

* ไฟหลัง: 6 LED ขาว

* น้ําหนัก: TBD g

* รูปแบบการแสดง: IPS / ส่งสัญญาณ / ปกติดํา
* ความสว่าง: 300 cd/m2
* ประเภทเชื่อม: ประเภทเชื่อม
* ความดันการเข้า: 3.2V

* กระแสไฟฟ้าการทํางาน: 2.9 ~ 3.5 V
* LED อายุการใช้งาน: 20000 ชั่วโมง
