FPC เครื่องถ่ายส่ง IPS จอ LCD 3.5 นิ้ว Tft I80 ระบบ 16 Bit 262k

รายละเอียดสินค้า

1รายละเอียด

2คําอธิบาย

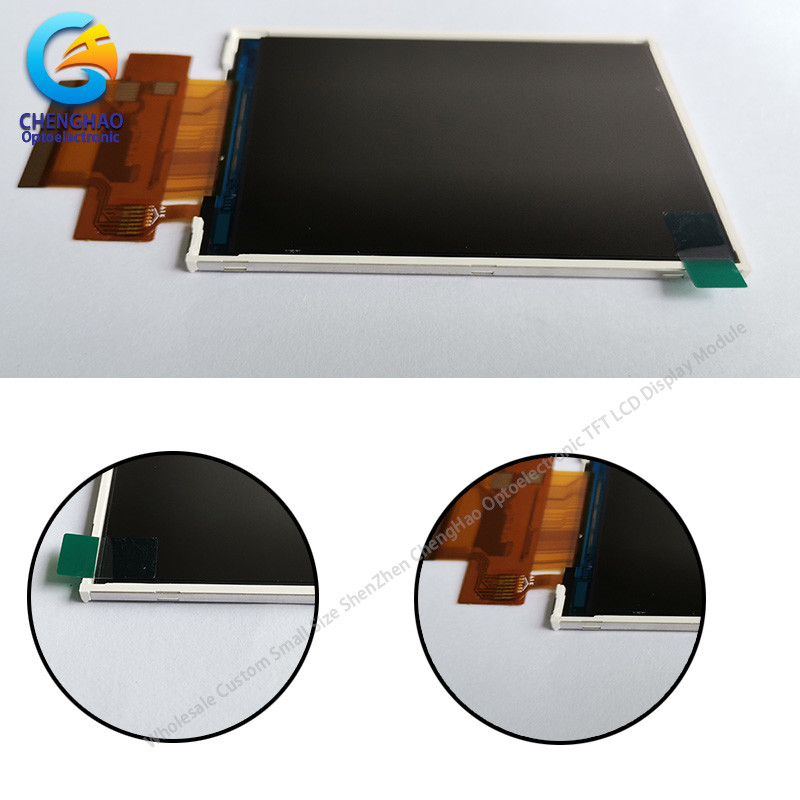

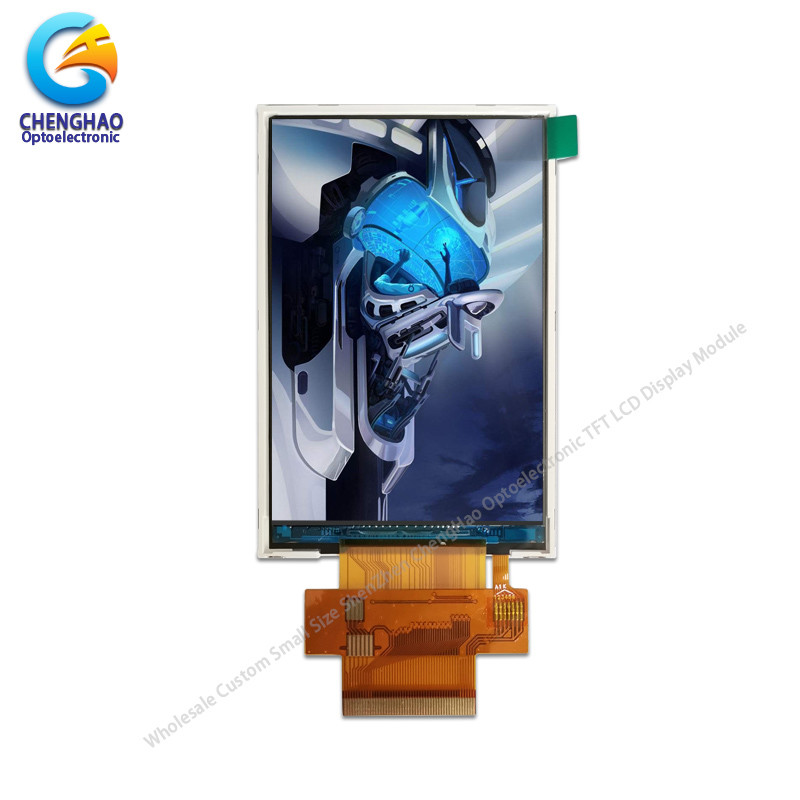

ChengHao Display โมเดล CH350HV40A เป็นจอกระจกเหลว (LCD) ทรานซิสเตอร์หนังบาง (TFT) แมทริกซ์เคลื่อนไหวสีที่ใช้ TFT ซิลิคอนออมฟ์เป็นอุปกรณ์สลับรุ่นนี้ประกอบด้วยแผ่น LCD TFT, ขับเคลื่อน IC, ไฟหลัง, และ FPC

LCD TFT นี้มีพื้นที่การแสดงที่ใช้งาน 3.5 นิ้ว (จอตั้ง) ที่วัดทางด้านขนาดยาว 320 พิกเซลแนวราบ x 480 พิกเซลแนวตั้ง

ไดรเวอร์ที่ใช้ในโครงการนี้คือ ILI9488 และสามารถแสดงสี 262K 65K / 16.7M โดยการใส่สัญญาณเครื่องขับเคลื่อนติดตั้งบนกระจกและการเชื่อมต่อระหว่างทางผ่าน FPC รวมถึงส่วนประกอบในการขับเคลื่อนโมดูลจอ. รองรับ 4-line_8bit / 3-lines_9bit SPI / 8-/ 9-/16-/18-bit 8080system interface / SPI +16-/18-bit RGB interface

นอกจากนี้ FPC ยังสามารถปรับแต่งได้ตามความต้องการของลูกค้า เช่น การปรับเปลี่ยนแสงเบื้องหลังและโครงสร้าง CTP การกําหนดอินเตอร์เฟส เป็นต้น

สอดคล้องกับ RoHS และไม่มีฮาโลเจน

3ภาพวาด

หมายเหตุ:
(1) ประเภทจอ: TFT 3.5 นิ้ว
(2) ทิศทางการมอง: มุมมองทั้งหมด
(3) ไซคิวจอจอไฟฟ้า: ILI9488
(4) โหมดโปเลอเรซอร์: ผ่าน/ลบ
(5) อุณหภูมิการทํางาน: -20 ~ 70 °C
(6) ความร้อนในการเก็บ: -30 ~ 80 °C
(7) ความอดทนของเครื่องหมาย: ± 020
(8) การคุ้มครอง: ROHS

4รายละเอียดเร็ว

* LCM ชื่อ: 3.5 นิ้ว Tft สีจอเปลี่ยนจอ LCD ราคาปลีก I80 ระบบ 16 บิต อินเตอร์เฟส

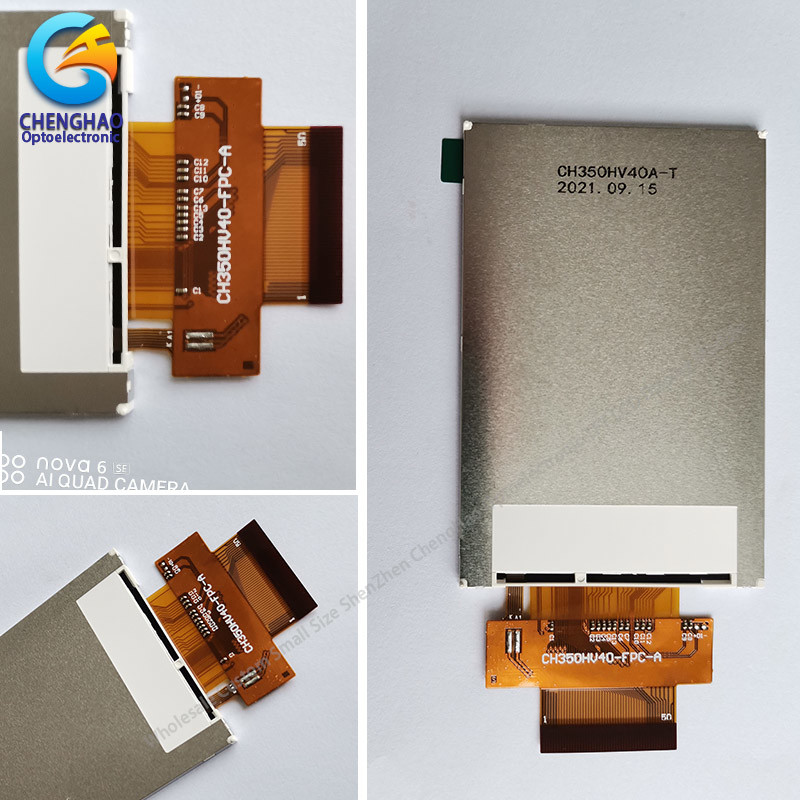

*รุ่น: CH350HV40A
* Lcm ขนาด: 3.5 นิ้ว
* พร้อมปานล์สัมผัส หรือไม่: ไม่
* ประเภทการสัมผัส: แพเนลสัมผัสขนาดจุ / ความต้านทาน
*ประเภทจอ: 3.5 "TFT
* สีจอ: 16.7M (เลือก)
* จํานวนจุด: 320 ((RGB) * 480 จุด
* TFT Dot Pitch: 0.153 ((W) × 0.153 ((H) มม
* มุมมอง: 80/80/80/80
* IC คนขับ: ILI9488
* รูปแบบการแสดง: IPS / การส่ง / ปกติดํา
* ขนาดโมดูล: 56.54 ((W) × 84.96 ((H) × 2.4 ((T) mm
* พื้นที่ใช้งาน TFT: 48.96 ((W) × 73.44 ((H) mm
* ความสว่าง: 300cd/m2
* ความแตกต่าง: 800: 1
* รองรับชนิดอินเตอร์เฟซ:

4-line_8bit SPI

SPI 3 เส้น_ 9 บิต

อินเตอร์เฟซระบบ 8 บิต 8080

อินเตอร์เฟซระบบ 9 บิต 8080

อินเตอร์เฟซระบบ 16 บิต 8080

อินเตอร์เฟซระบบ 18 บิต 8080

อินเตอร์เฟซ SPI + 16 บิต RGB

อินเตอร์เฟซ SPI + 18 บิต RGB

* จํานวนปิน: 50 ปิน
* สูงปิน: 0.3 ~ 0.4 มม
* ความดันการเข้า: 3.2V
* ประเภทและสีของไฟหลัง: ไฟหลัง LED/สีขาว
ไฟหลัง: 6 LED ตรงกัน

5การใช้งาน

ผลิตภัณฑ์ถูกใช้อย่างแพร่หลายในสาขาสื่อสารทั่วไป, เครื่องใช้ในครัวเรือน, การควบคุมอุตสาหกรรม, อุปกรณ์การแพทย์, เครื่อง POS, เครื่องมือ, เมตร, การนําทาง GPS, กรอบภาพดิจิตอล, เน็ตบุ๊ค,อิเล็กทรอนิกส์ทางการเงิน, อิเล็กทรอนิกส์สื่อสาร, อิเล็กทรอนิกส์ผู้บริโภค, อุปกรณ์ข้อมูล, วัฒนธรรม, การศึกษา, กีฬาและบันเทิง, เป็นต้นเครื่องควบคุมการเข้าถึงเครื่องหุ้น เครื่องวิทยุโทรศัพท์ กลองประตูวีดีโอ เครื่องเรียนรู้ เครื่องอ่านจุด เครื่องนําทาง GPS เป็นต้น

6บริการของเรา

(1) สายการผลิตแบบอัตโนมัติเต็ม / ครึ่ง รับประกันคุณภาพที่ดีที่สุด
(2) การออกแบบตามความต้องการ
(3) การจัดส่งเร็ว ประมาณ 20 วันสําหรับเวลานํา
(4) ตัวอย่างมีตามคําขอ; สั่ง MOQ ขนาดเล็กสามารถเจรจาได้
(5) ให้บริการที่ดีที่สุดก่อนการขายและหลังการขายให้คุณ
