3.5 นิ้ว 320x480 IPS TFT Display Module พร้อมแผ่นสัมผัสขนาดจุ

รายละเอียดสินค้า

1รายละเอียด

2คําอธิบาย

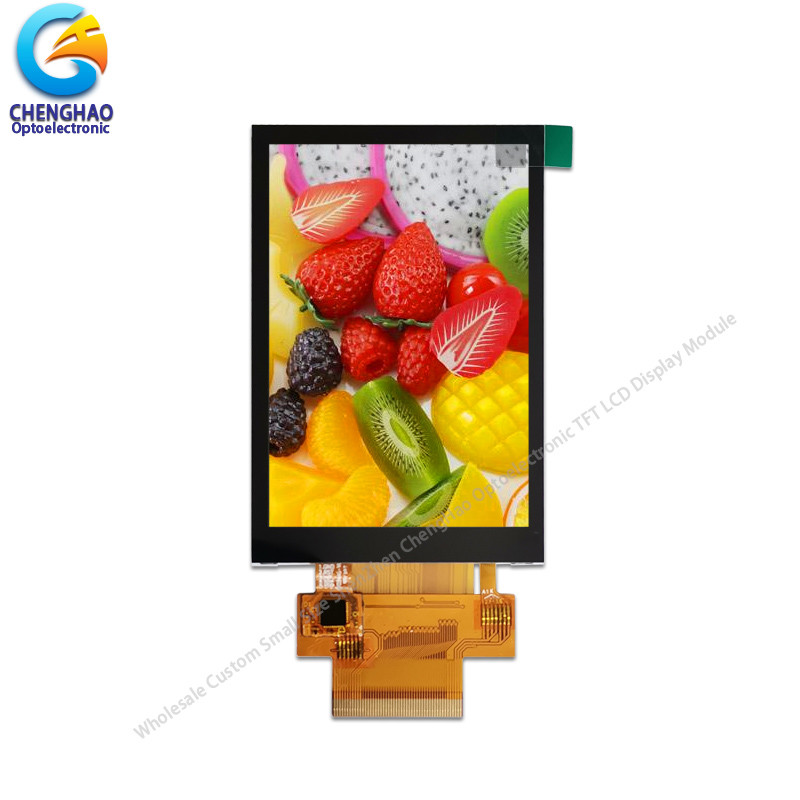

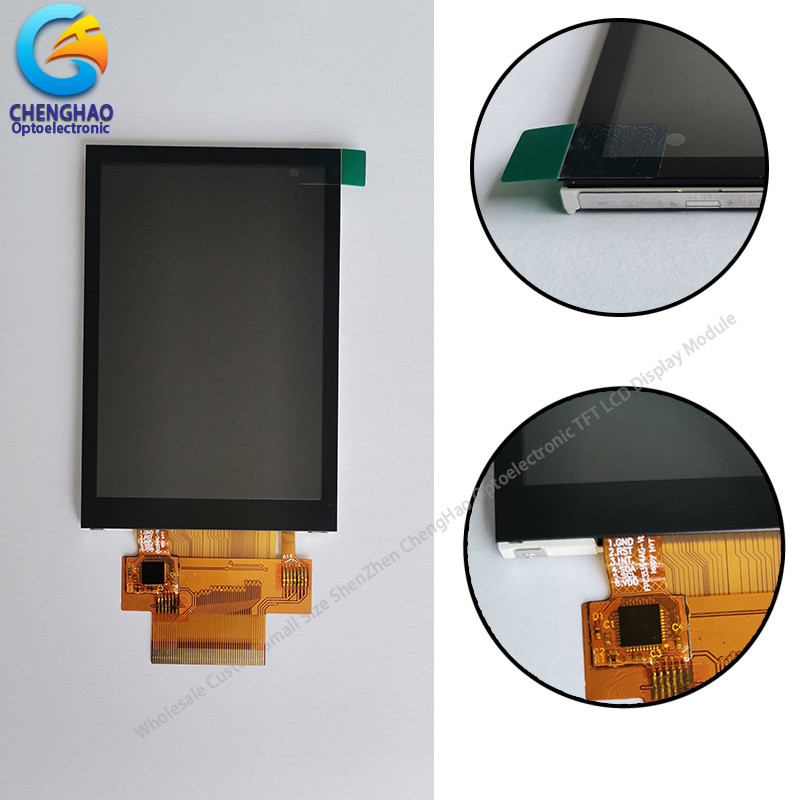

ChengHao Display โมเดล CH350HV40A-CT เป็น 3.5 นิ้ว IPS TFT Display Module กับ Capacitive touch panel โมเดลนี้ประกอบด้วย TFT LCD panel, drive IC, back-light,แผ่นสัมผัสความจุและ FPC.

LCD TFT นี้มีพื้นที่การแสดงที่ใช้งาน 3.5 นิ้ว (จอตั้ง) ที่วัดทางด้านขนาดยาว 320 พิกเซลแนวราบ x 480 พิกเซลแนวตั้ง

ไดรเวอร์ที่ใช้ในโครงการนี้คือ ILI9488 และสามารถแสดงสี 262K 65K / 16.7M โดยการใส่สัญญาณเครื่องขับเคลื่อนติดตั้งบนกระจกและการเชื่อมต่อระหว่างทางผ่าน FPC รวมถึงส่วนประกอบในการขับเคลื่อนโมดูลจอ. รองรับ SPI / RGB มัลติอินเตอร์เฟซ

นอกจากนี้ FPC ยังสามารถปรับแต่งได้ตามความต้องการของลูกค้า เช่น การปรับเปลี่ยนแสงเบื้องหลังและโครงสร้าง CTP การกําหนดอินเตอร์เฟส เป็นต้น

สอดคล้องกับ RoHS และไม่มีฮาโลเจน

3ภาพวาด

หมายเหตุ:
(1) ประเภทจอ: 3.5 นิ้ว TFT + CTP
(2) ทิศทางการมอง: มุมมองทั้งหมด
(3) ไซคิวจอจอไฟฟ้า: ILI9488
(4) โหมดโปเลอเรซอร์: ผ่าน/ลบ
(5) อุณหภูมิการทํางาน: -20 ~ 70 °C
(6) ความร้อนในการเก็บ: -30 ~ 80 °C
(7) ความอดทนของเครื่องหมาย: ± 020
(8) การคุ้มครอง: ROHS

4รายละเอียดเร็ว

* LCM ชื่อ: 3.5 นิ้ว 320x480 ความละเอียด IPS TFT จอแสดงผล
* รูปแบบ: CH350HV40A-CT
* Lcm ขนาด: 3.5 นิ้ว
* พร้อมกับแผ่นสัมผัส หรือไม่: ใช่
* ประเภทการสัมผัส: แผ่นสัมผัสจุ / แผ่นสัมผัสต่อรอง (ไม่จําเป็น)
*ประเภทจอ: 3.5 "TFT
* สีจอ: 262K (ไม่จําเป็น)
* จํานวนจุด: 320 * 480 จุด
* TFT Dot Pitch: 0.153 × 0.153 มม
* มุมมอง: 80/80/80/80
* IC คนขับ: ILI9488
* รูปแบบการแสดง: IPS / การส่ง / ปกติดํา
* ขนาดโมดูล: 56.54×84.96×2.4mm
* พื้นที่ใช้งาน TFT: 48.96×73.44 มม.
* ความสว่าง: 300 นิท
* ความแตกต่าง: 800: 1
* รองรับชนิดอินเตอร์เฟซ:

4-line_8bit SPI

SPI 3 เส้น_ 9 บิต

อินเตอร์เฟซระบบ 8 บิต 8080

อินเตอร์เฟซระบบ 9 บิต 8080

อินเตอร์เฟซระบบ 16 บิต 8080

อินเตอร์เฟซระบบ 18 บิต 8080

อินเตอร์เฟซ SPI + 16 บิต RGB

อินเตอร์เฟซ SPI + 18 บิต RGB

* จํานวนปิน: 50 ปิน
* สูงปิน: 0.3 ~ 0.4 มม
* ความดันการเข้า: 3.2V
* ประเภทและสีของไฟหลัง: ไฟหลัง LED/สีขาว
ไฟหลัง: 6 LED ตรงกัน

5การใช้งาน

6บริการของเรา

(1) สายการผลิตแบบอัตโนมัติเต็ม / ครึ่ง รับประกันคุณภาพที่ดีที่สุด
(2) การออกแบบตามความต้องการ
(3) การจัดส่งเร็ว ประมาณ 20 วันสําหรับเวลานํา
(4) ตัวอย่างมีตามคําขอ; สั่ง MOQ ขนาดเล็กสามารถเจรจาได้
(5) ให้บริการที่ดีที่สุดก่อนการขายและหลังการขายให้คุณ

7. FAQ

Q1. เราคือใคร?
เราตั้งอยู่ที่กวางดง จีน เริ่มจากปี 2015 ขายให้

ยุโรปตะวันตก (35.00%)

โอเชียเนีย (25.00%)

อเมริกาเหนือ (13.00%)

อเมริกาใต้ (7.00%)

เอเชียตะวันออกเฉียงใต้ (7.00%)

ยุโรปเหนือ (7.00%)

ยุโรปภาคใต้ (4.00%)

ตลาดในประเทศ (2.00%)

มีประมาณ 30 คนในสํานักงานของเรา

Q2 เราสามารถรับประกันคุณภาพได้อย่างไร
เสมอตัวอย่างก่อนการผลิต ก่อนการผลิตจํานวนมาก
ตรวจสอบครั้งสุดท้ายก่อนส่ง

Q3. คุณสามารถซื้ออะไรจากเรา?
LCD TFT สี โมดูลพานิลสัมผัส กระจก Pcap & Cover Glass LCD โมโนครอม บอร์ดแปลง

Q4. ทําไมคุณควรซื้อจากเรา และไม่จากผู้จําหน่ายอื่น?
CHENGHAO LCD เป็นบริษัทเทคโนโลยีสูงแห่งชาติที่ตั้งขึ้นในปี 2016 เรามุ่งมั่นในการวิจัยและพัฒนา การผลิตและขายจอ LCDหน้าจอสัมผัสและการแก้ไขจอครบวงจร.

Q5. เราสามารถให้บริการอะไรได้?
สัญญาการจัดส่งที่ยอมรับ: FOB,CIF,EXW,FCA,DDP,Express Delivery
สกุลเงินการชําระเงินที่ยอมรับ: USD,CNY;
ประเภทการชําระเงินที่ยอมรับ: T/T,L/C,MoneyGram,บัตรเครดิต,PayPal,Western Union,เงินสด
ภาษาที่พูด: อังกฤษ,จีน

หากคุณมีคําถามเพิ่มเติม, กรุณาติดต่อเราตอนนี้, เราหวังที่จะสื่อสารกับคุณ!
