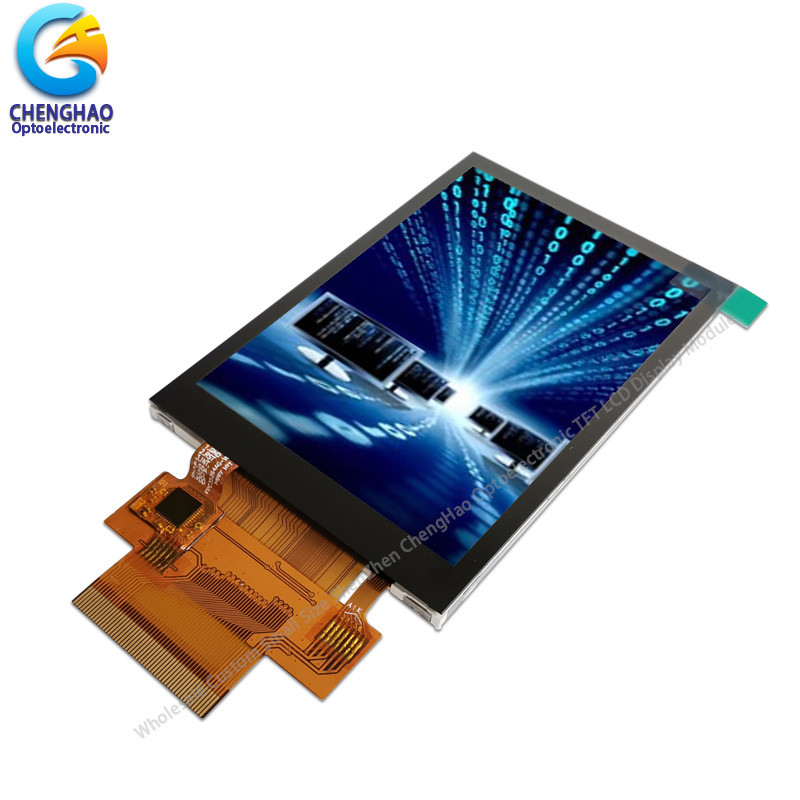

COG FPC TFT LCD จอสัมผัสจุ ILI9488 3.5in CTP 16 บิต RGB

รายละเอียดสินค้า

1รายละเอียด

2คําอธิบาย

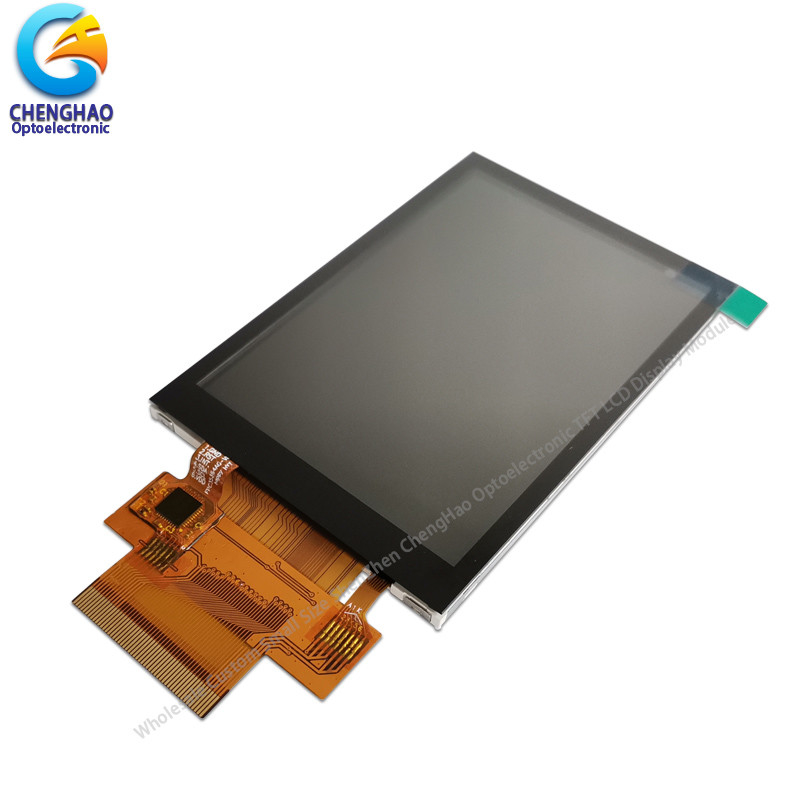

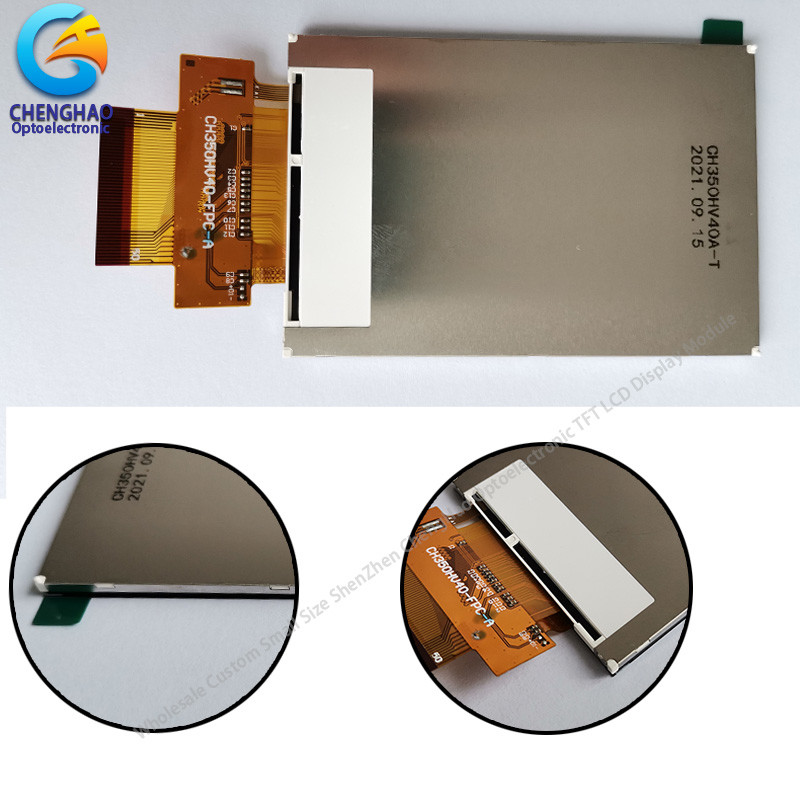

ChengHao Display โมเดล CH350HV40A-CT เป็นจอกระจกเหลว (LCD) ทรานซิสเตอร์หนังบาง (TFT) แมทริกซ์เคลื่อนไหวสีที่ใช้ TFT ซิลิคอนออมฟ์เป็นอุปกรณ์การสลับรุ่นนี้ประกอบด้วยแผ่น LCD TFTหน่วยขับเคลื่อน ไฟหลัง แผ่นสัมผัสจุและ FPC

LCD TFT นี้มีพื้นที่การแสดงที่ใช้งาน 3.5 นิ้ว (จอตั้ง) ที่วัดทางด้านขนาดยาว 320 พิกเซลแนวราบ x 480 พิกเซลแนวตั้ง

ไดรเวอร์ที่ใช้ในโครงการนี้คือ ILI9488 และสามารถแสดงสี 262K 65K / 16.7M โดยการใส่สัญญาณเครื่องขับเคลื่อนติดตั้งบนกระจกและการเชื่อมต่อระหว่างทางผ่าน FPC รวมถึงส่วนประกอบในการขับเคลื่อนโมดูลจอ. รองรับ SPI / RGB มัลติอินเตอร์เฟซ

นอกจากนี้ FPC ยังสามารถปรับแต่งได้ตามความต้องการของลูกค้า เช่น การปรับเปลี่ยนแสงเบื้องหลังและโครงสร้าง CTP การกําหนดอินเตอร์เฟส เป็นต้น

สอดคล้องกับ RoHS และไม่มีฮาโลเจน

3ภาพวาด

หมายเหตุ:
(1) ประเภทจอ: 3.5 นิ้ว TFT + CTP
(2) ทิศทางการมอง: มุมมองทั้งหมด
(3) ไซคิวจอจอไฟฟ้า: ILI9488
(4) โหมดโปเลอเรซอร์: ผ่าน/ลบ
(5) อุณหภูมิการทํางาน: -20 ~ 70 °C
(6) ความร้อนในการเก็บ: -30 ~ 80 °C
(7) ความอดทนของเครื่องหมาย: ± 020
(8) การคุ้มครอง: ROHS

4รายละเอียดเร็ว

* LCM ชื่อ: โรงงานโดยตรง 3.5 นิ้ว Tft Lcd touch screen 16 บิต RGB อินเตอร์เฟซ Lcm กับ ILI9488
* รูปแบบ: CH350HV40A-CT
* Lcm ขนาด: 3.5 นิ้ว
* พร้อมกับแผ่นสัมผัส หรือไม่: ใช่
* ประเภทการสัมผัส: แผ่นสัมผัสจุหรือต้านทาน
*ประเภทจอ: 3.5 "TFT + CTP
* สีจอ: 262K (ไม่จําเป็น)
* จํานวนจุด: 320 ((RGB) * 480 จุด
* TFT Dot Pitch: 0.153 ((W) × 0.153 ((H) มม
* มุมมอง: 80/80/80/80
* IC คนขับ: ILI9488
* รูปแบบการแสดง: IPS / การส่ง / ปกติดํา
* ขนาดโมดูล: 56.54 ((W) × 84.96 ((H) × 2.4 ((T) mm
* พื้นที่ใช้งาน TFT: 48.96 ((W) × 73.44 ((H) mm
* ความสว่าง: 300 cd/m2
* ความแตกต่าง: 800: 1
* รองรับชนิดอินเตอร์เฟซ:

4-line_8bit SPI

SPI 3 เส้น_ 9 บิต

อินเตอร์เฟซระบบ 8 บิต 8080

อินเตอร์เฟซระบบ 9 บิต 8080

อินเตอร์เฟซระบบ 16 บิต 8080

อินเตอร์เฟซระบบ 18 บิต 8080

อินเตอร์เฟซ SPI + 16 บิต RGB

อินเตอร์เฟซ SPI + 18 บิต RGB

* จํานวนปิน: 50 ปิน
* สูงปิน: 0.3 ~ 0.4 มม
* ความดันการเข้า: 3.2V
* ประเภทและสีของไฟหลัง: ไฟหลัง LED/สีขาว
ไฟหลัง: 6 LED ตรงกัน

5การใช้งาน

6บริการของเรา

1และถ้ามันจําเป็นสําหรับคุณที่จะมีการสนับสนุนทางเทคนิคในกระบวนการการพัฒนา, เราสามารถให้มันสําหรับคุณในเวลาใดก็ตาม.
2คุณภาพดีและเครดิตคือจิตวิญญาณของบริษัทของเรา ก่อนการจัดส่ง เราจะรับประกันว่าสินค้าจะผ่านการทดสอบการแก่ตัวและ 100% ของสายตาและไฟฟ้า logging
3เมื่อผลิตภัณฑ์มีการปรับปรุง เราก็จะแจ้งลูกค้าที่เกี่ยวข้องล่วงหน้า และผลิตภัณฑ์การปรับปรุงสามารถเข้ากันได้อย่างสมบูรณ์แบบกับผลิตภัณฑ์เก่า
4ระยะเวลาการรับประกันสินค้าคือ 12 เดือน

8. FAQ

Q1. เราคือใคร?
เราตั้งอยู่ที่กวางดง จีน เริ่มจากปี 2015 ขายให้

ยุโรปตะวันตก (35.00%)

โอเชียเนีย (25.00%)

อเมริกาเหนือ (13.00%)

อเมริกาใต้ (7.00%)

เอเชียตะวันออกเฉียงใต้ (7.00%)

ยุโรปเหนือ (7.00%)

ยุโรปภาคใต้ (4.00%)

ตลาดในประเทศ (2.00%)

มีประมาณ 30 คนในสํานักงานของเรา

Q2 เราสามารถรับประกันคุณภาพได้อย่างไร
เสมอตัวอย่างก่อนการผลิต ก่อนการผลิตจํานวนมาก
ตรวจสอบครั้งสุดท้ายก่อนส่ง

Q3. คุณสามารถซื้ออะไรจากเรา?
LCD TFT สี โมดูลพานิลสัมผัส กระจก Pcap & Cover Glass LCD โมโนครอม บอร์ดแปลง

Q4. ทําไมคุณควรซื้อจากเรา และไม่จากผู้จําหน่ายอื่น?
CHENGHAO LCD เป็นบริษัทเทคโนโลยีสูงแห่งชาติที่ตั้งขึ้นในปี 2016 เรามุ่งมั่นในการวิจัยและพัฒนา การผลิตและขายจอ LCDหน้าจอสัมผัสและการแก้ไขจอครบวงจร.

Q5. เราสามารถให้บริการอะไรได้?
สัญญาการจัดส่งที่ยอมรับ: FOB,CIF,EXW,FCA,DDP,Express Delivery
สกุลเงินการชําระเงินที่ยอมรับ: USD,CNY;
ประเภทการชําระเงินที่ยอมรับ: T/T,L/C,MoneyGram,บัตรเครดิต,PayPal,Western Union,เงินสด
ภาษาที่พูด: อังกฤษ,จีน

หากคุณมีคําถามเพิ่มเติม, กรุณาติดต่อเราตอนนี้, เราหวังที่จะสื่อสารกับคุณ!
