รายละเอียดสินค้า
1รายละเอียด
| รายการ |
ค่านิยมมาตรฐาน |
หน่วยงาน |
| ประเภท LCD |
4 หมวด |
-- |
| การจัดเรียงจุด |
480 ((RGB) × 480 |
จุด |
| ไดรเวอร์ IC |
ST7701S |
-- |
| ขนาดโมดูล |
74.83 ((W) * 78.98 ((H) * 1.98 ((T) |
mm |
| พื้นที่ทํางาน |
71.856 ((W) *70.176 ((H) |
mm |
| อินเตอร์เฟซ |
SPI+RGB (ไม่จําเป็น) |
-- |
| อุณหภูมิการทํางาน |
- 20 ~ + 70 |
°C |
| อุณหภูมิการเก็บรักษา |
- 30 ~ + 80 |
°C |
| ไฟหลัง |
8 ไลด์สีขาว |
-- |
| น้ําหนัก |
TBD |
g |
2คําอธิบาย

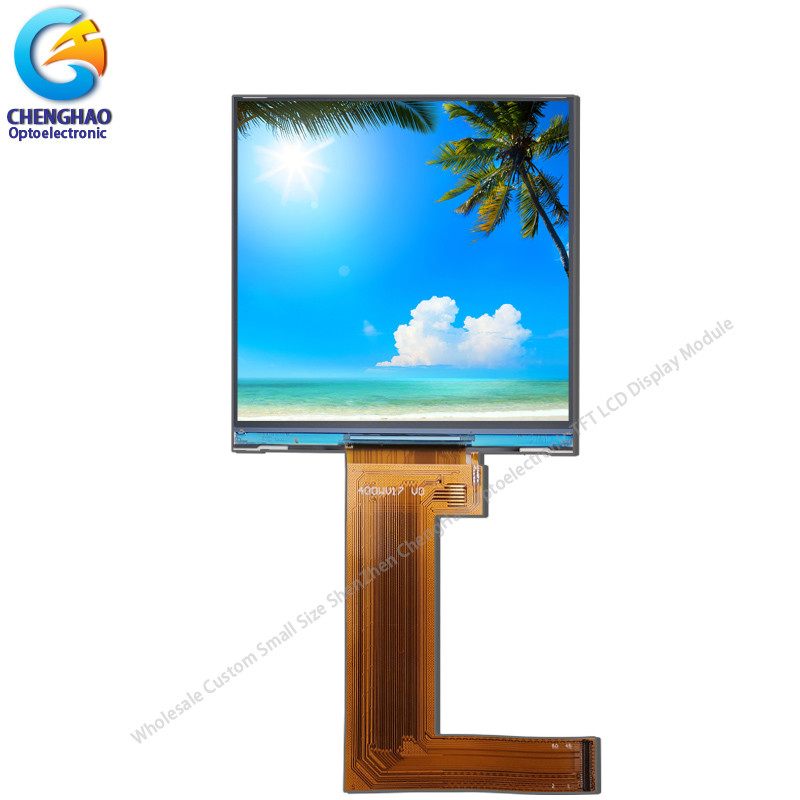

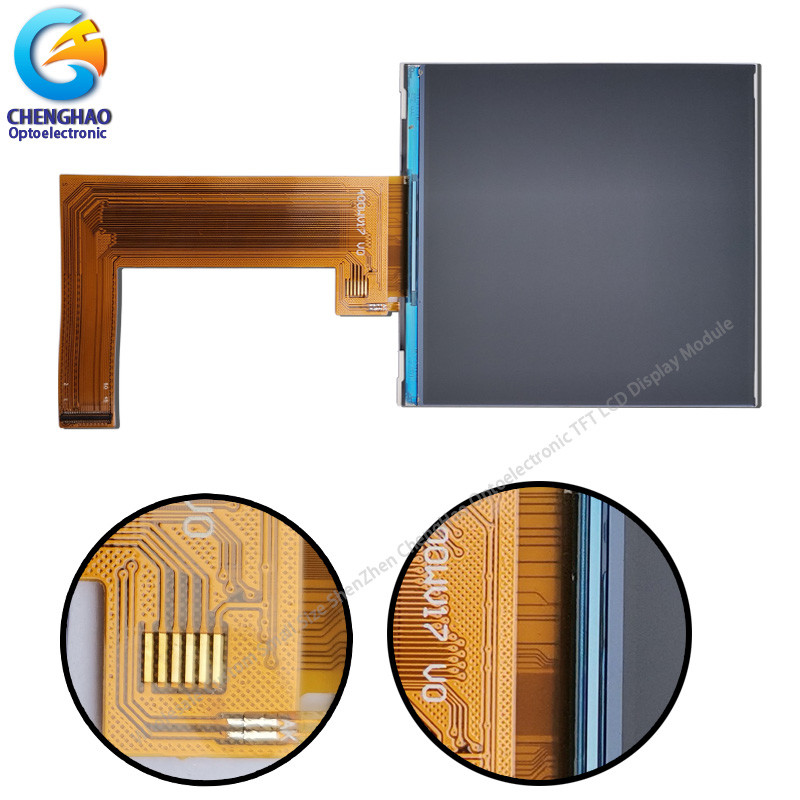

ChengHao Display โมเดล CH400WV17A เป็นจอกระจกเหลว (LCD) ทรานซิสเตอร์แผ่นบาง (TFT) แมทริกซ์เคลื่อนไหวสีที่ใช้ TFT ซิลิคอนออมฟ์เป็นอุปกรณ์การสลับรุ่นนี้ประกอบด้วยแผ่น LCD TFT, ขับเคลื่อน IC, ไฟหลัง, และ FPC
LCD TFT นี้มีพื้นที่การแสดงที่ใช้งาน 4.0 (จอสี่เหลี่ยม) นิ้ว
เครื่องขับที่ใช้ในโครงการนี้คือ ST7701S และสามารถแสดงสี 16.7M โดยการใส่สัญญาณเครื่องขับเคลื่อนติดตั้งบนกระจกและการเชื่อมต่อระหว่างทางผ่าน FPC รวมถึงส่วนประกอบในการขับเคลื่อนโมดูลจอรองรับอินเตอร์เฟซ SPI + RGB
นอกจากนี้ FPC ยังสามารถปรับแต่งได้ตามความต้องการของลูกค้า เช่น การปรับปรุงแสงเบื้องหลังและโครงสร้าง FPC การนิยามอินเตอร์เฟส เป็นต้น
สอดคล้องกับ RoHS และไม่มีฮาโลเจน
3ภาพวาด
หมายเหตุ:
(1) ประเภทจอ: 4 นิ้ว TFT
(2) ทิศทางการมอง: มุมมองทั้งหมด
(3) LCD Drive IC: ST7701S
(4) โหมดโปเลอเรซอร์: ผ่าน/ลบ
(5) อุณหภูมิการทํางาน: -20 ~ 70 °C
(6) ความร้อนในการเก็บ: -30 ~ 80 °C
(7) ความอดทนของเครื่องหมาย: ± 020
(8) การคุ้มครอง: ROHS
4รายละเอียดเร็ว
* ชื่อจอ LCD: Custom 4 Inch Tft Lcd Spi Interface 480x480 ดอท แมทริกซ์ Lcd Display Module
* เลขส่วน: CH400WV17A
* ขนาด: 4.0 นิ้ว
* พร้อมปานล์สัมผัส หรือไม่: ไม่
* รองรับชนิดการสัมผัส: แพเนลสัมผัสขนาด / ความต้านทาน
*ประเภทจอ: 4 "TFT
* ความละเอียด (พิกเซล): 48 ((RGB) * 480
* ทิศทางการดู: 80/80/80/80
* TFT Controller IC: ST7701S
* ลักษณะของ LCM: 74.83 ((W) * 78.98 ((H) * 1.98 ((T) มม.
* พื้นที่ใช้งาน: 71.856 ((W) * 70.176 ((H) mm
* อินเตอร์เฟซ: SPI+RGB
* อุณหภูมิการทํางาน: -20 ~ + 70 °C
* อุณหภูมิการเก็บรักษา: -30 ~ + 80 °C
* ไฟหลัง: 8 LED ขาว
* น้ําหนัก: TBD g
* รูปแบบการแสดง: IPS / ส่งสัญญาณ / ปกติดํา
* ความสว่าง: 350 cd/m2
* ประเภทเชื่อม: ประเภทเชื่อม
* IF=40 mA, VF=12.8±1.2 V
* LED อายุการใช้งาน: 20000 ชั่วโมง
5การใช้งาน
6บริการของเรา
1เราให้บริการรับประกันสินค้าหลังการขาย 1 ปี กับลูกค้าทุกท่านที่ซื้อสินค้าของเรา
2สําหรับปัญหาทางเทคนิคใด ๆ ที่ลูกค้าเจอในกระบวนการทดสอบหรือใช้สินค้าของเราทีมงานทางเทคนิคของเราจะให้บริการการสนับสนุนทางเทคนิคออนไลน์ที่อยู่ห่างไกลกับลูกค้าตลอดเวลา.
3เราเป็นผู้จําหน่ายแบบโรงงานที่มีการรับรอง ISO ผลิตภัณฑ์ของเราที่ขายผ่านการตรวจสอบและทดสอบคุณภาพที่เข้มงวดก่อนการจัดส่ง และยังผ่านการรับรอง CE / ROHS
4เรามีทีมงานบริการหลังการขายมืออาชีพ ซึ่งสามารถให้การรับประกันที่แข็งแกร่ง และบริการทางเทคนิค logistic สําหรับคําสั่งของคุณ
5การเปลี่ยนภายใน 30 วันหลังจากการส่งสินค้าจากเรา เนื่องจากปัญหาสินค้า
8. FAQ
Q1: คุณยอมรับการปรับแต่งจอและจอสัมผัส?
ตอบ: แน่นอน คุณสามารถปรับแต่ง FPC แบ็คไลท์ และจอสัมผัสได้
Q2: ช่องหน้าแบบไหนคือหน้าจอของคุณ?
A: หน่วยขนาดเล็กของจอโดยทั่วไปรองรับ SPI,MCU,RGB,MIPI. หน่วยขนาดกลางโดยทั่วไปรองรับ LVDS,MIPI,EDP. รายละเอียดที่แตกต่างกันใช้อินเตอร์เฟสที่แตกต่างกัน
Q3: คุณใช้จอสัมผัสแบบจุหรือจอสัมผัสแบบต่อรอง
ตอบ: เรามีจอสัมผัสแบบจุและจอสัมผัสแบบต่อรอง
Q4: นโยบายตัวอย่างของคุณคืออะไร?
A: ถ้ามีสินค้า คุณสามารถเก็บตัวอย่างได้ตลอดเวลา ถ้าไม่มีสินค้า มันต้องใช้เวลาสักพัก แล้วรอให้วัสดุกลับมาเก็บตัวอย่างแต่ลูกค้าต้องจ่ายค่าตัวอย่าง และค่าบริการด่วน.
Q5: คุณยอมรับการชําระเงิน 30% ก่อน?
ตอบ: ใช่ เราสามารถเริ่มเตรียมสินค้าของคุณเมื่อได้รับการชําระเงิน 30% และส่งพวกเขาหลังจากได้รับการชําระเงินที่เหลือ 70%
Q6: คุณยอมรับเงื่อนไขการชําระเงินอย่างไร?
A: เรายอมรับ Paypal, T / T, Western Union, Wechat, Alipay, ในเงินสด (RMB หรือ USD)
