IPS โมดูลจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอ

รายละเอียดสินค้า

1รายละเอียด

2คําอธิบาย

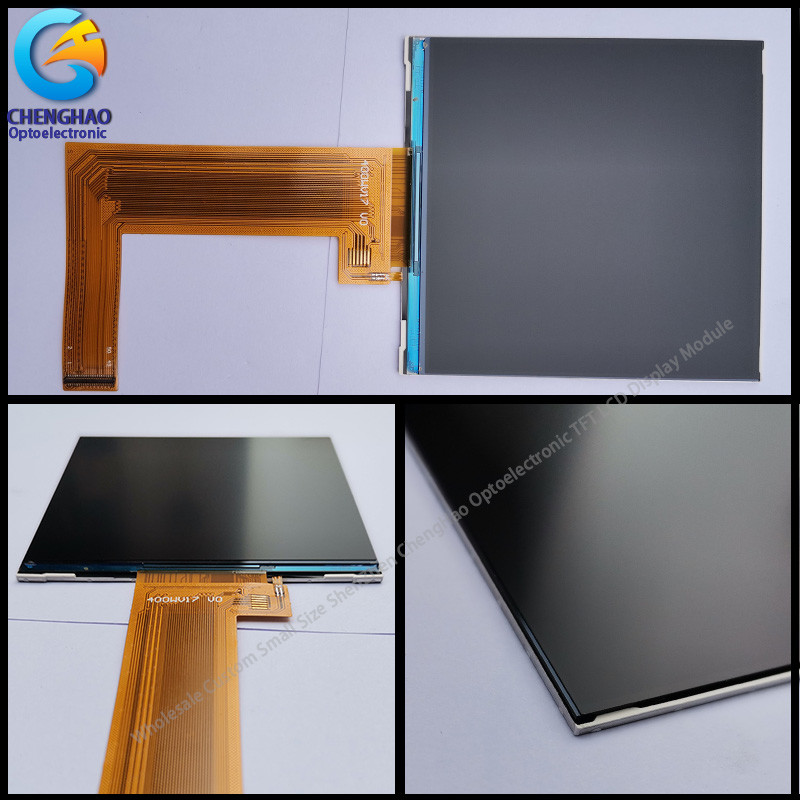

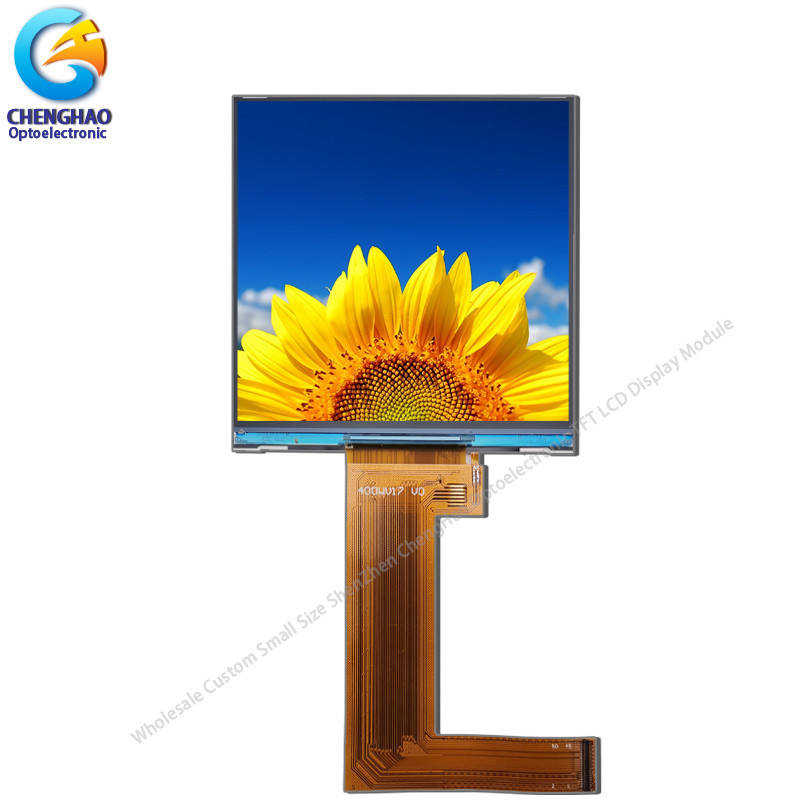

ChengHao Display โมเดล CH400WV17A เป็นจอกระจกเหลว (LCD) ทรานซิสเตอร์แผ่นบาง (TFT) แมทริกซ์เคลื่อนไหวสีที่ใช้ TFT ซิลิคอนออมฟ์เป็นอุปกรณ์การสลับรุ่นนี้ประกอบด้วยแผ่น LCD TFT, ขับเคลื่อน IC, ไฟหลัง, และ FPC

LCD TFT นี้มีพื้นที่การแสดงที่ใช้งาน 4.0 (จอสี่เหลี่ยม) นิ้ว

เครื่องขับที่ใช้ในโครงการนี้คือ ST7701S และสามารถแสดงสี 16.7M โดยการใส่สัญญาณเครื่องขับเคลื่อนติดตั้งบนกระจกและการเชื่อมต่อระหว่างทางผ่าน FPC รวมถึงส่วนประกอบในการขับเคลื่อนโมดูลจอรองรับอินเตอร์เฟซ SPI + RGB

นอกจากนี้ FPC ยังสามารถปรับแต่งได้ตามความต้องการของลูกค้า เช่น การปรับปรุงแสงเบื้องหลังและโครงสร้าง FPC การนิยามอินเตอร์เฟส เป็นต้น

สอดคล้องกับ RoHS และไม่มีฮาโลเจน

3ภาพวาด

หมายเหตุ:
(1) ประเภทจอ: 4 นิ้ว TFT
(2) ทิศทางการมอง: มุมมองอิสระ
(3) LCM ไดรฟ์ IC: ST7701S
(4) โหมดโปเลอเรซอร์: ผ่าน/ลบ
(5) อุณหภูมิการทํางาน: -20 ~ 70 °C
(6) ความร้อนในการเก็บ: -30 ~ 80 °C
(7) ความอดทนของเครื่องหมาย: ± 020
(8) การป้องกัน: ROHS / CE

4รายละเอียดเร็ว

* ชื่อ LCD: 4 นิ้ว Lcd ตาราง 480x480 ความละเอียดสี Lcd โมดูลจอ
* เลขส่วน: KCH400WV17A
* ขนาด: 4 นิ้ว
* พร้อมปานล์สัมผัส หรือไม่: ไม่
* รองรับชนิดการสัมผัส: แพเนลสัมผัสขนาด / ความต้านทาน
* ประเภทจอ: TFT
* สีจอ: 16.7M
* ความละเอียด (พิกเซล): 480 ((RGB) * 480
* ทิศทางการมอง: 80/80/80/80
* IC ระบบควบคุม: ST7701S
* รูปแบบการแสดง: ส่งสัญญาณ / ปกติดํา
* ขนาดรวม: 74.83 ((W) * 78.98 ((H) * 1.98 ((T) มม
* พื้นที่ใช้งาน: 71.856 ((W) * 70.176 ((H) mm
* ความสว่าง: 350 cd/m2
* ความแตกต่าง: 800:1
* ประเภทอินเตอร์เฟส: SPI+RGB
* ปินหมายเลข: 50 ปิน
* ประเภทเชื่อม: ประเภทเชื่อม
ไฟหลัง: 8 LED ตรงกัน
หาก=40mA, Vf =12.8 v

5การใช้งาน

6บริการของเรา

(1) สายการผลิตแบบอัตโนมัติเต็ม / ครึ่ง รับประกันคุณภาพที่ดีที่สุด
(2) การออกแบบตามความต้องการ
(3) การจัดส่งเร็ว ประมาณ 20 วันสําหรับเวลานํา
(4) ตัวอย่างมีตามคําขอ; สั่ง MOQ ขนาดเล็กสามารถเจรจาได้
(5) ให้บริการที่ดีที่สุดก่อนการขายและหลังการขายให้คุณ

8. FAQ

Q: วิธีการชําระเงิน
T/T, Paypal และ Western Union เป็นต้น
สําหรับตัวอย่าง: จ่ายล่วงหน้า
สําหรับการผลิตจํานวนมาก: เงินมัดจํา 50% และเงินสมทบ 50% ก่อนการส่ง

Q: เวลานําของผลิตภัณฑ์คืออะไร
A: ตัวอย่างในคลังจะส่งภายใน 3 วันหลังจากการชําระเงิน
2-4 สัปดาห์สําหรับการผลิตจํานวนมาก

Q: ระยะเวลาการรับประกันเป็นเวลาเท่าไหร่?
A: โดยทั่วไประยะเวลาการรับประกันคือ 1 ปี มันขึ้นอยู่กับสินค้าที่แตกต่างกัน

Q: MOQ ของสินค้าคืออะไร?
A: สินค้าที่แตกต่างกันมี MOQ ที่แตกต่างกัน, กรุณาติดต่อกับเราขายสําหรับข้อมูลรายละเอียด.

Q: บริการหลังการขายของคุณคืออะไร?
ตอบ: หากมีปัญหาใด ๆ คุณจะได้รับคําตอบของเราภายใน 24 ชั่วโมง การแก้ไขจะนําเสนอโดยทีมงานเทคนิคมืออาชีพของเราทันที

หากคุณมีคําถามเพิ่มเติม, กรุณาติดต่อเราตอนนี้, เราหวังที่จะสื่อสารกับคุณ!
