รายละเอียดสินค้า
1รายละเอียด
| รายการ |
ค่านิยมมาตรฐาน |
หน่วยงาน |
| ประเภท LCD |
4.3 ธทท |
-- |
| การจัดเรียงจุด |
480 ((RGB) × 272 |
จุด |
| ไดรเวอร์ IC |
ST7282 |
-- |
| ขนาด tft |
105.5 ((W) × 67.2 ((H) × 3.0 ((T) |
mm |
| พื้นที่ทํางาน |
95.04 ((W) × 53.856 ((H) |
mm |
| สูงจุด |
0.198 ((W) × 0.198 ((H) |
mm |
| อุณหภูมิการทํางาน |
- 20 ~ + 70 |
°C |
| อุณหภูมิการเก็บรักษา |
- 30 ~ + 80 |
°C |
| ไฟหลัง |
7 ไลด์สีขาวในแนวขนาน |
-- |
| น้ําหนัก |
TBD |
g |
2คําอธิบาย

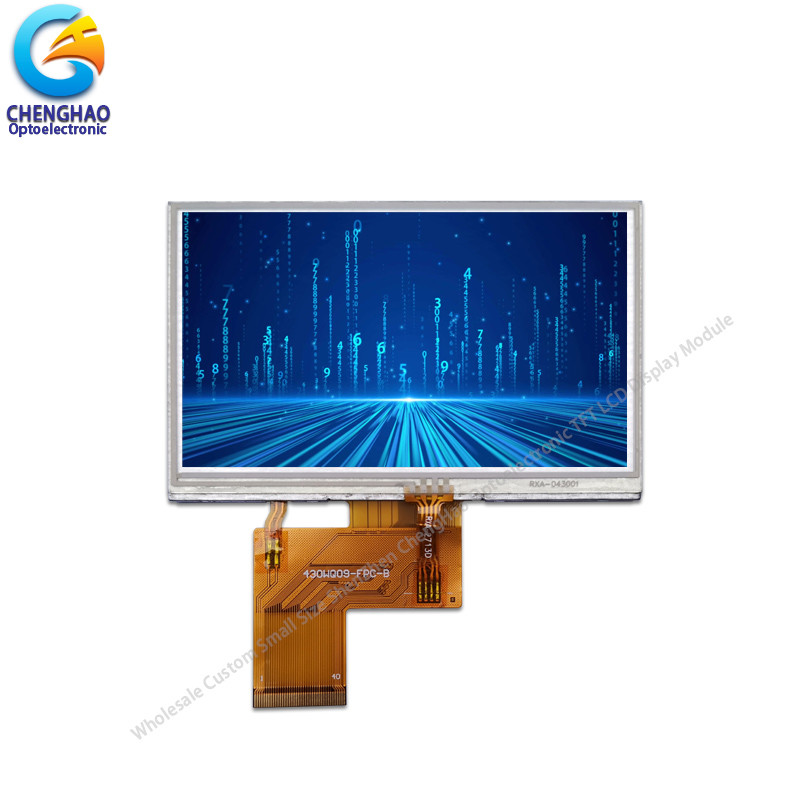

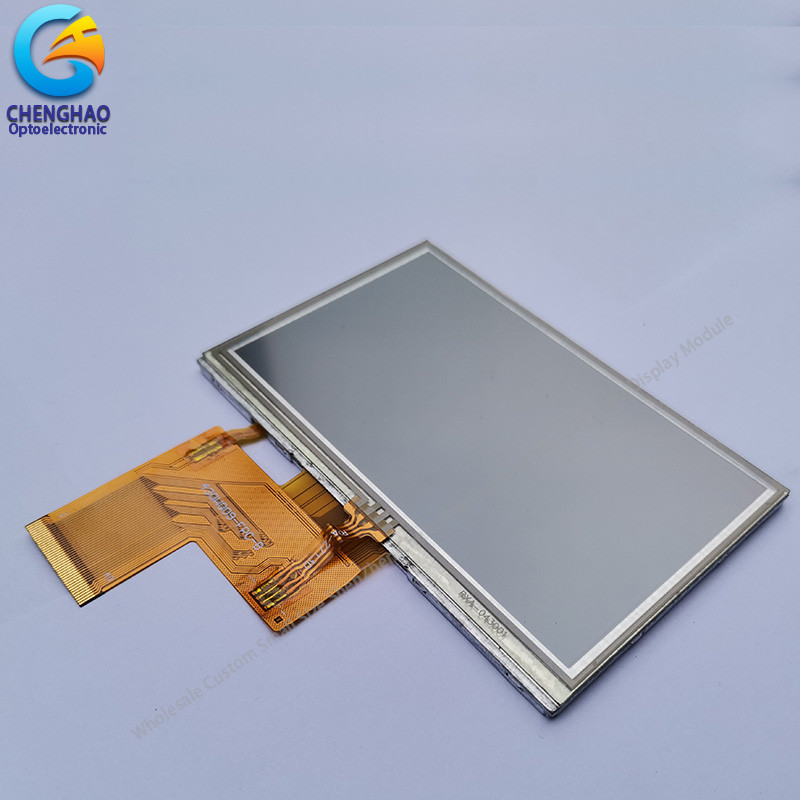

ChengHao Display โมเดล CH430WQ09A-T เป็นจอกระจกเหลว (LCD) ทรานซิสเตอร์หนังบาง (TFT) แมทริกซ์เคลื่อนไหวสีที่ใช้ TFT ซิลิคอนออมฟ์เป็นอุปกรณ์การสลับรุ่นนี้ประกอบด้วยแผ่น LCD TFT, ขับเคลื่อน IC, ไฟหลัง, แผ่นสัมผัสแบบต้านทานและ FPC
LCD TFT นี้มีพื้นที่การแสดงที่ใช้งาน 4.3 นิ้ว (จอแนวราบ) ที่วัดทางด้านขอบด้วย 480*272 พิกเซล
ไดรเวอร์ที่ใช้ในโครงการนี้คือ ST7282 และสามารถแสดงสี 16.7M โดยการใส่สัญญาณเครื่องขับเคลื่อนติดตั้งบนกระจกและการเชื่อมต่อระหว่างทางผ่าน FPC รวมถึงส่วนประกอบในการขับเคลื่อนโมดูลจอ. รองรับ 24 บิต อินเตอร์เฟซ RGB ปานกลาง
นอกจากนี้ FPC ยังสามารถปรับแต่งได้ตามความต้องการของลูกค้า เช่น การปรับปรุงแสงเบื้องหลังและโครงสร้าง FPC การนิยามอินเตอร์เฟส เป็นต้น
สอดคล้องกับ RoHS และไม่มีฮาโลเจน
3ภาพวาด
หมายเหตุ:
(1) ประเภทจอ: TFT 4.3 นิ้ว + พานิลสัมผัสแบบต้านทาน
(2) ทิศทางการดู: 12:00
(3) LCD Drive IC: ST7282
(4) รูปแบบการขั้ว: ผ่าน/บวก
(5) อุณหภูมิการทํางาน: -20 ~ 70 °C
(6) ความร้อนในการเก็บ: -30 ~ 80 °C
(7) ความอดทนของเครื่องหมาย: ± 020
(8) การป้องกัน: ROHS / CE
4รายละเอียดเร็ว
* ชื่อ LCD: 4.3Inch Custom LCD Screen 480x272 ด็อต 24 บิต อินเตอร์เฟซ RGB แบบปานกลาง โมดูลจอ LCD ขนาดเล็ก
* เลขส่วน: CH430WQ09A-T
* ขนาด: 4.3 นิ้ว
* แผนการสัมผัส หรือไม่: ใช่
* ประเภทสัมผัส: พานิลสัมผัสแบบต้านทาน
*ประเภทจอ:
* สีจอ: 16.7M
* ความละเอียด (พิกเซล): 480 ((RGB) * 272
*ทิศทางการดู: 12:00
* IC ระบบควบคุม: ST7282
* โหมดการแสดง: ส่ง / ปกติขณะที่
* ขนาดรวม: 105.5 ((W) × 67.2 ((H) × 3.0 ((T) mm
* พื้นที่ใช้งาน: 95.04 ((W) × 53.856 ((H) mm
* ความสว่าง: 230cd/m2
* ความแตกต่าง: 500:1
* ประเภทอินเตอร์เฟส: อินเตอร์เฟส RGB แบบปานกลาง 24 บิต
* ปิน NO.: 40 ปิน
* ประเภทเชื่อม: ประเภทเชื่อม
ไฟหลัง: 7 LED ตรงกัน
* IF= 20mA, VF= 20.3 ~ 24.5 V
* LED อายุการใช้งาน: 20000 ชั่วโมง
5การใช้งาน
6บริการของเรา
(1) และถ้ามันจําเป็นสําหรับคุณที่จะมีการสนับสนุนทางเทคนิคในกระบวนการการพัฒนา, เราสามารถให้มันสําหรับคุณในเวลาใด ๆ.
(2) คุณภาพที่ดีและเครดิตคือจิตวิญญาณของบริษัทของเรา ก่อนการจัดส่ง เราจะรับประกันว่าผลิตภัณฑ์จะถูกทําการทดสอบการแก่ตัวและ 100% ของการตรวจจับทางสายตาและไฟฟ้า
(3) เมื่อผลิตภัณฑ์มีการปรับปรุง เราก็จะแจ้งลูกค้าที่เกี่ยวข้องล่วงหน้า และผลิตภัณฑ์การปรับปรุงสามารถเข้ากันได้อย่างสมบูรณ์แบบกับผลิตภัณฑ์เก่า
(4) ระยะเวลาการรับประกันสินค้าคือ 12 เดือน
หากคุณต้องการทราบข้อมูลเพิ่มเติม กรุณาติดต่อเราทันที เราหวังที่จะสื่อสารและร่วมมือกับคุณ!
7. FAQ
Q: วิธีการชําระเงิน
T/T, Paypal และ Western Union เป็นต้น
สําหรับตัวอย่าง: จ่ายล่วงหน้า
สําหรับการผลิตจํานวนมาก: เงินมัดจํา 50% และเงินสมทบ 50% ก่อนการส่ง
Q: เวลานําของผลิตภัณฑ์คืออะไร
A: ตัวอย่างในคลังจะส่งภายใน 3 วันหลังจากการชําระเงิน
2-4 สัปดาห์สําหรับการผลิตจํานวนมาก
Q: ระยะเวลาการรับประกันเป็นเวลาเท่าไหร่?
A: โดยทั่วไประยะเวลาการรับประกันคือ 1 ปี มันขึ้นอยู่กับสินค้าที่แตกต่างกัน
Q: MOQ ของสินค้าคืออะไร?
A: สินค้าที่แตกต่างกันมี MOQ ที่แตกต่างกัน, กรุณาติดต่อกับเราขายสําหรับข้อมูลรายละเอียด.
Q: บริการหลังการขายของคุณคืออะไร?
ตอบ: หากมีปัญหาใด ๆ คุณจะได้รับคําตอบของเราภายใน 24 ชั่วโมง การแก้ไขจะนําเสนอโดยทีมงานเทคนิคมืออาชีพของเราทันที
หากคุณมีคําถามเพิ่มเติม, กรุณาติดต่อเราตอนนี้, เราหวังที่จะสื่อสารกับคุณ!
