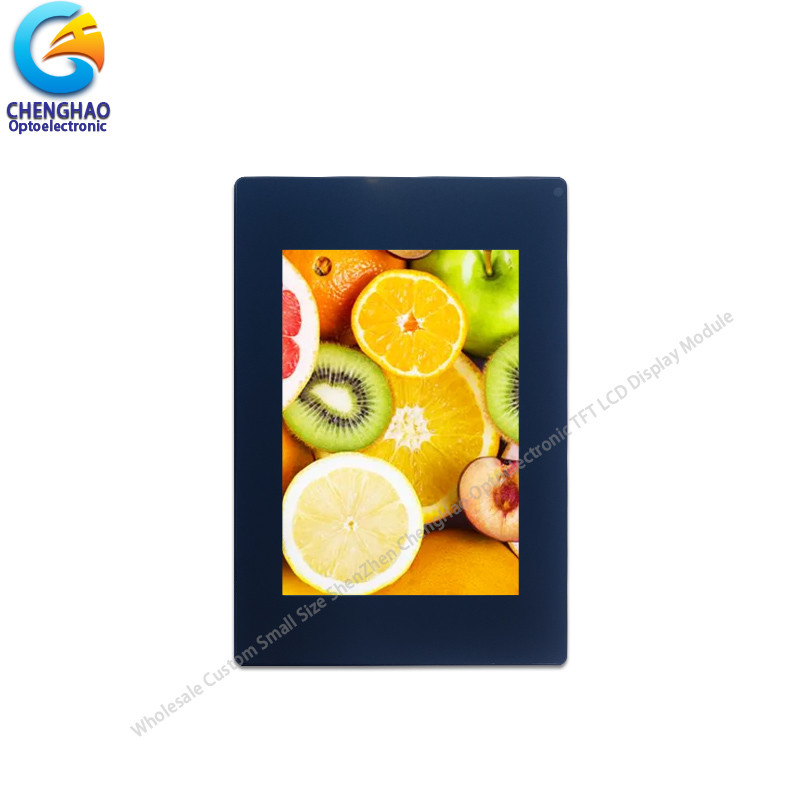

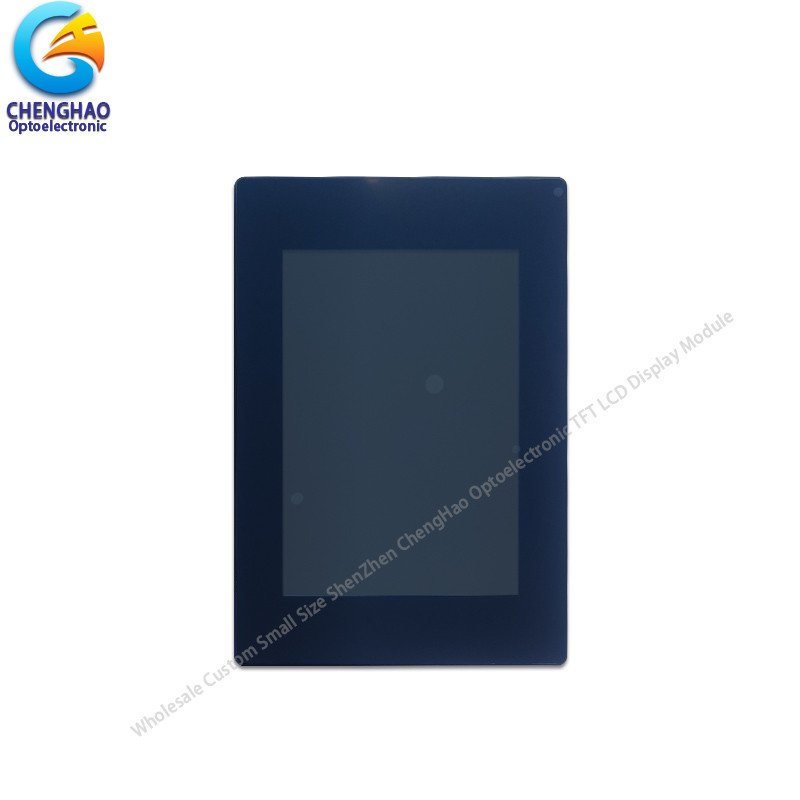

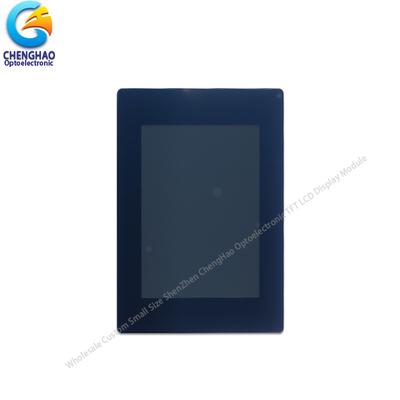

3.5" FPC CTP IPS จอสัมผัสความจุ 480×320 ILI9488 TFT IPS จอ LCD

รายละเอียดสินค้า

1รายละเอียด

2คําอธิบาย

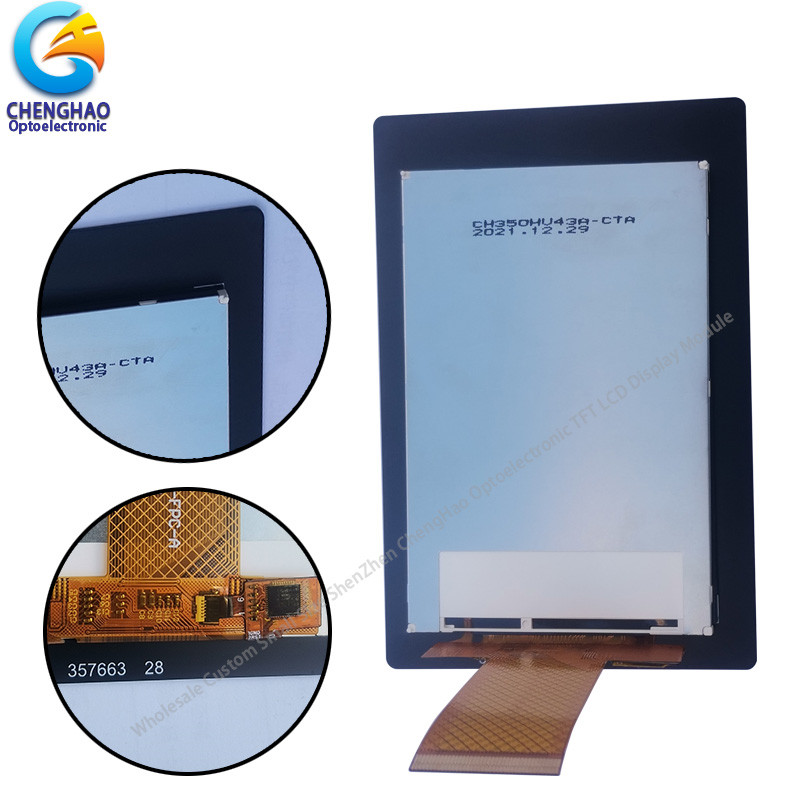

ChengHao Display โมเดล CH350HV43A-CTB เป็นจอกระจกเหลว (LCD) ทรานซิสเตอร์หนังบาง (TFT) แมทริกซ์เคลื่อนไหวสีที่ใช้ TFT ซิลิคอนออมฟ์เป็นอุปกรณ์สลับรุ่นนี้ประกอบด้วยแผ่น LCD TFT, IC ขับเคลื่อน ไฟหลัง แผนสัมผัสความจุและ FPC

LCD TFT นี้มีพื้นที่การแสดงที่ใช้งาน 3.5 นิ้ว (จอตั้ง) ที่วัดทางด้านขอบ 480*320 พิกเซล

ไดรเวอร์ที่ใช้ในโครงการนี้คือ ILI9488 และสามารถแสดงสี 16.7M / 65/ 262 K (ไม่จํากัด) โดยการใส่สัญญาณเครื่องขับเคลื่อนติดตั้งบนกระจกและการเชื่อมต่อระหว่างทางผ่าน FPC รวมถึงส่วนประกอบในการขับเคลื่อนโมดูลจอ. รองรับ RGB / SPI Multi-_interface

นอกจากนี้ FPC ยังสามารถปรับแต่งได้ตามความต้องการของลูกค้า เช่น การปรับปรุงแสงเบื้องหลังและโครงสร้าง FPC การนิยามอินเตอร์เฟส เป็นต้น

สอดคล้องกับ RoHS และไม่มีฮาโลเจน

3ภาพวาด

หมายเหตุ:
(1) ประเภทจอ: 3.5 นิ้ว TFT + CTP
(2) ทิศทางการมอง: 80/80/80/80
(3) ไซคิวจอจอไฟฟ้า: ILI9488
(4) โหมดโปเลอเรซอร์: ผ่าน/ลบ
(5) อุณหภูมิการทํางาน: -20 ~ 70 °C
(6) ความร้อนในการเก็บ: -30 ~ 80 °C
(7) การป้องกัน: ROHS / CE

4รายละเอียดเร็ว

* ชื่อ LCD: 3.5 " Ips จอสัมผัสความจุ 480*320 ILI9488 TFT IPS จอ LCD ด้วยการรับรอง Rohs
* เลขส่วน: CH350HV43A-CTB
* ขนาด: 3.5 นิ้ว
* พร้อมกับแผ่นสัมผัส หรือไม่: ใช่
* ประเภทการสัมผัส: แผ่นสัมผัสจุ
*ประเภทจอ: 3.5 "TFT
* ความละเอียด (พิกเซล): 480 ((RGB) * 320
* ทิศทางการดู: 80/80/80/80
* TFT Controller IC: ILI9488

* ลักษณะ LCM: 84.96 × 56.54 × มม

* พื้นที่ใช้งาน: 73.44×48.96 มิลลิเมตร

* อินเตอร์เฟซ: อินเตอร์เฟส RGB / SPI

* อุณหภูมิการทํางาน: -20 ~ + 70 °C

* อุณหภูมิการเก็บรักษา: -30 ~ + 80 °C

* ไฟหลัง: 8 LED ขาว

* น้ําหนัก: TBD g

* รูปแบบการแสดง: IPS / การส่งสัญญาณ / ปกติดํา
* ความสว่าง: 850 cd/m2
* ประเภทเชื่อม: ประเภทเชื่อม
* IF= 40mA, VF= 24.8 V
* LED อายุการใช้งาน: 20000 ชั่วโมง

5การใช้งาน

6บริการของเรา

(1) สายการผลิตแบบอัตโนมัติเต็ม / ครึ่ง รับประกันคุณภาพที่ดีที่สุด

(2) การออกแบบตามความต้องการ

(3) การจัดส่งเร็ว ประมาณ 20 วันสําหรับเวลานํา

(4) ตัวอย่างมีตามคําขอ; สั่ง MOQ ขนาดเล็กสามารถเจรจาได้

หากคุณต้องการทราบข้อมูลเพิ่มเติม กรุณาติดต่อเราทันที เราหวังที่จะสื่อสารและร่วมมือกับคุณ!
