5.0 นิ้ว Ips จอจอสัมผัส Lcd 40 ปิน 2 เลน Mipi Dsi อินเตอร์เฟซและใช้ Icn9700 Driver Ic

รายละเอียดสินค้า

5.0 นิ้ว IPS Lcd Touch Screen 40 Pin 2 Lane MIPI DSI อินเตอร์เฟซและใช้ ICN9700 Driver IC

1รายละเอียด

2คําอธิบาย

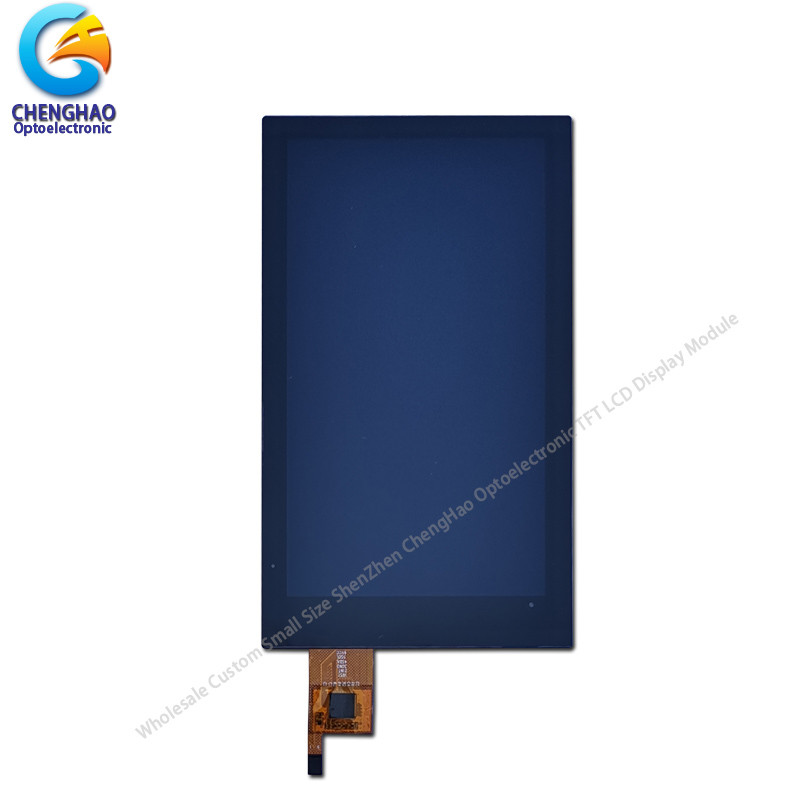

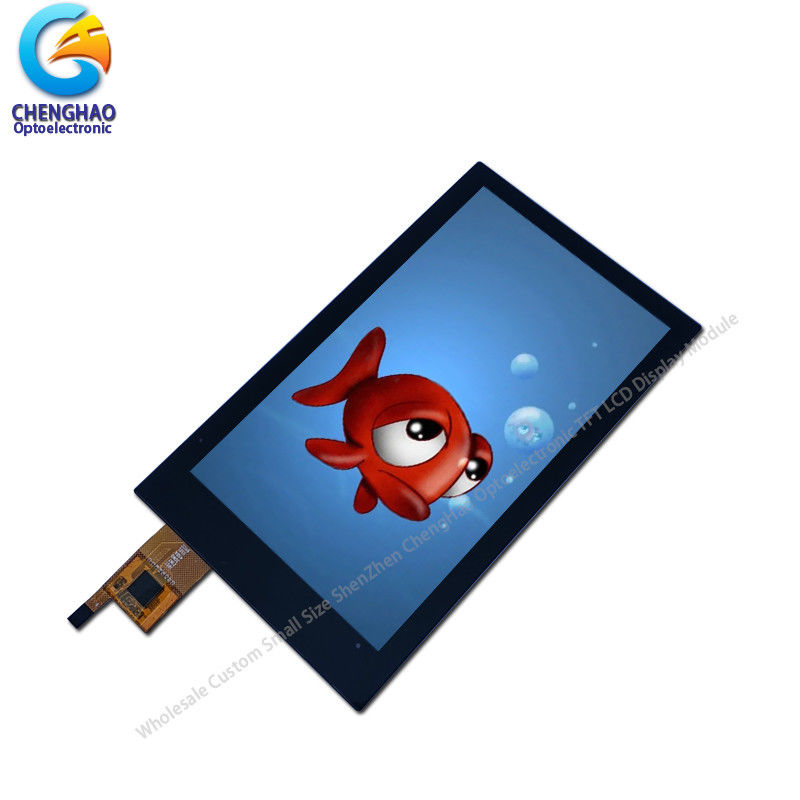

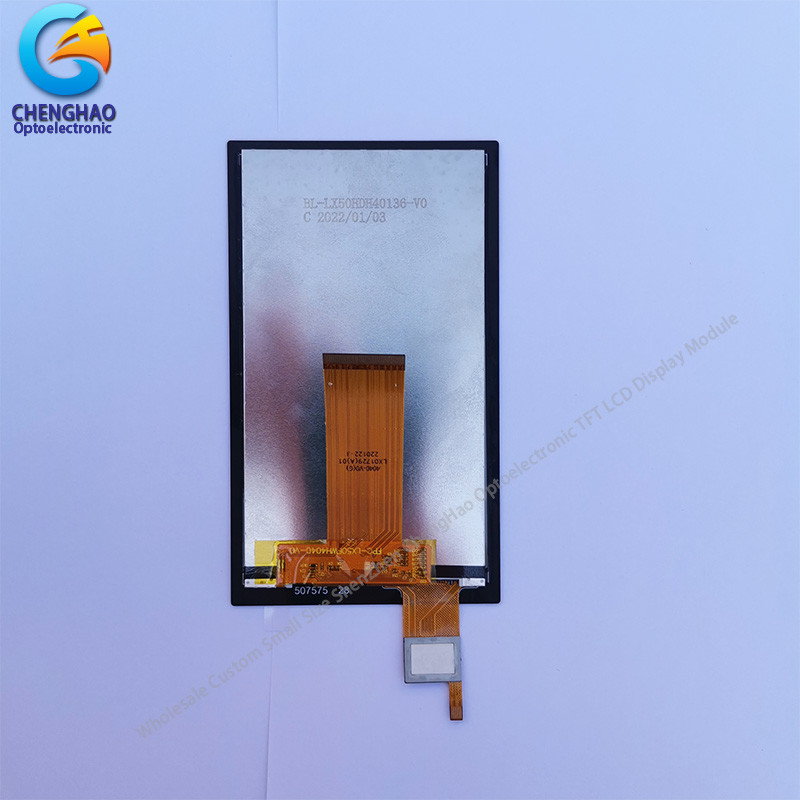

ChengHao Display แบบ CH500FW09A-CT เป็นจอกระจกเหลว (LCD) ทรานซิสเตอร์หนังบาง (TFT) แมตริกซ์เคลื่อนไหวสีที่ใช้ TFT ซิลิคอนออมฟ์เป็นอุปกรณ์การสลับรุ่นนี้ประกอบด้วยแผ่น LCD TFT, ไดรฟ์ IC, ไฟหลังความสว่างสูง, แผนสัมผัสจุและ FPC.

LCD TFT นี้มีพื้นที่แสดงภาพที่ใช้งานขนาด 5 นิ้ว (Lvertical screen) โดยวัดทางด้านฉากด้วย 480 พิกเซลแนวราบ โดย 854 พิกเซลแนวตั้ง
ไดรเวอร์ที่ใช้ในโครงการนี้คือ ICN9700 และสามารถแสดงสี 65K / 262K / 16M (ไม่จํากัด) โดยการใส่สัญญาณ RGBเครื่องขับเคลื่อนติดตั้งบนกระจกและการเชื่อมต่อระหว่างทางผ่าน FPC รวมถึงส่วนประกอบในการขับเคลื่อนโมดูลจอ. รองรับ 2 สาย MIPI DSI อินเตอร์เฟซ
นอกจากนี้ FPC ยังสามารถปรับแต่งได้ตามความต้องการของลูกค้า เช่น การปรับเปลี่ยนแสงเบื้องหลังและโครงสร้าง CTP การกําหนดอินเตอร์เฟส เป็นต้น
สอดคล้องกับ RoHS และไม่มีฮาโลเจน

3ภาพวาด

หมายเหตุ:
(1) แบบจอ: 5 นิ้ว Tft
(2) ทิศทางการดู: ทั้งหมด
(3) IC ขับจอ LCD: ICN9700
(4) โหมดการขั้ว: IPS / สายส่ง / ปกติดํา
(5) อุณหภูมิการทํางาน: -20 ~ 70 °C
(6) ความร้อนในการเก็บ: -30 ~ 80 °C
(7) ความอดทนของเครื่องหมาย: ± 020
(8) การคุ้มครอง: ROHS

4การใช้งาน

5บริการของเรา

นโยบายการขนส่ง:
1- โดยปกติ เราส่งผ่าน Fedex / DHL / UPS, ทางด่วน (2-7 วันทําการถึง), เหมาะสําหรับการสั่งซื้อขนาดเล็ก
2- การส่งทางทะเล (25-40 วันถึง) ค่าใช้จ่ายต่ํา ท่าเรือไปท่าเรือ โดยปกติสําหรับการสั่งซื้อปริมาณใหญ่

ปรับแต่ง/OEM:
บริการตามสั่งก็โอเค

ขั้นตอนการสั่งซื้อง่าย
กรุณายืนยันชื่อสินค้า รูปภาพ สีและปริมาณ ก่อนสั่งซื้อ

6. FAQ

Q: เมื่อฉันสามารถได้รับการอ้างอิง?
ตอบ: เรามักจะอ้างอิงภายใน 12 ชั่วโมงหลังจากที่เราได้รับการสอบถามของคุณ
หากเป็นเรื่องด่วนมาก โทรหาเรา หรือติดต่อทางอีเมล, สกายเป้ หรือ วอทแอป

Q: การรับประกันของคุณคืออะไร?
ตอบ: เราให้การรับประกัน 1 ปี

Q: ผมสามารถซื้อตัวอย่างจากคุณได้หรือไม่?
A: ใช่! คุณยินดีต้อนรับที่จะวางการสั่งตัวอย่างเพื่อทดสอบคุณภาพและบริการ Hight ของเรา

ถาม: วิธีการสั่งซื้อจํานวนมาก?
A: 1) บอกเราจํานวนรุ่น, ปริมาณ, สีและความต้องการพิเศษอื่น ๆ.
2) ใบชําระเงินแบบโปรฟอร์ม่าจะถูกทําและส่งไปยังคุณเพื่ออนุมัติ
3) การผลิตจะจัดขึ้นเมื่อได้รับการชําระเงินหรือยอดเงินฝากของคุณ
4) สินค้าจะถูกส่งตามที่ระบุในใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบใบ

คําถาม: คุณจะส่งสินค้ามาให้ฉันอย่างไร?
ตอบ: เราให้บริการทางเลือกการจัดส่งมากที่สุดเท่าที่เป็นไปได้ เช่น DHL, UPS, FEDEX, TNT และ EMS เพื่อให้ลูกค้าของเราได้รับสินค้าของพวกเขา
เรายังส่งโดยวิธีการประหยัด เช่น ส่งทางอากาศและส่งทางทะเล สายตรง ส่งทางอากาศ ตามลูกค้า
คําขอ

Q: แล้วคุณภาพของสินค้าของคุณล่ะ?
ตอบ: เราให้คุณภาพที่ไร้คู่แข่ง: กระบวนการทดสอบที่เข้มงวดมากสําหรับการควบคุมคุณภาพที่เข้ามา การควบคุมคุณภาพกระบวนการเข้า
ตรวจสอบค่านิยมสุดท้ายสําหรับแต่ละชิ้น เราปฏิบัติตามขั้นตอนการทดสอบ QC และทํา FQC 100% เพื่อให้แน่ใจว่าคุณพอใจ
