รายละเอียดสินค้า

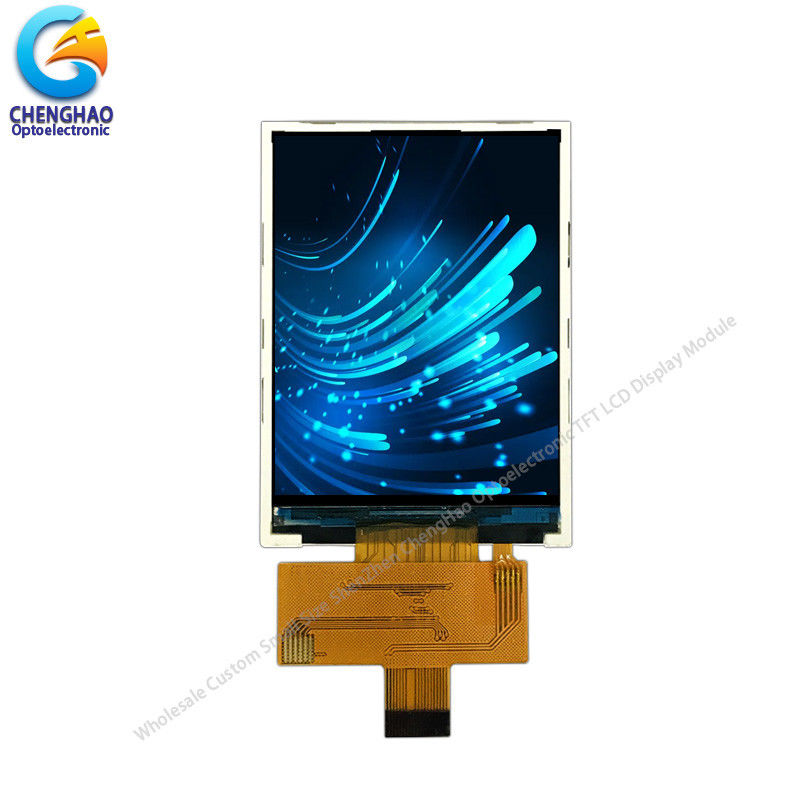

240*320 โมดูลจอ LCD สี 20 ปิน MIPI อินเตอร์เฟซ 2.8" Tft
1รายละเอียดของโมดูล LCD สี
| ส่วนที่ไม่ |
CH280QV33A |
| ขนาด |
20.8 นิ้ว |
| การแก้ไข |
240*320 จุด |
| มิติการออกแบบ |
50.0(W) * 69.2 ((H) * 2.35 ((T) มม |
| พื้นที่ทํางาน |
43.2 ((W) * 57.6 ((H) มม |
| อินเตอร์เฟซ |
MIPI |
| IC |
JD9852 |
| FPC |
20 PIN |
| อุณหภูมิการทํางาน |
-20°C ~ 70°C |
| อุณหภูมิการเก็บรักษา |
-20°C ~ 70°C |
| เวลาส่งตัวอย่าง |
10 วัน |
2คําอธิบายของโมดูลจอ LCD ขนาดเล็ก

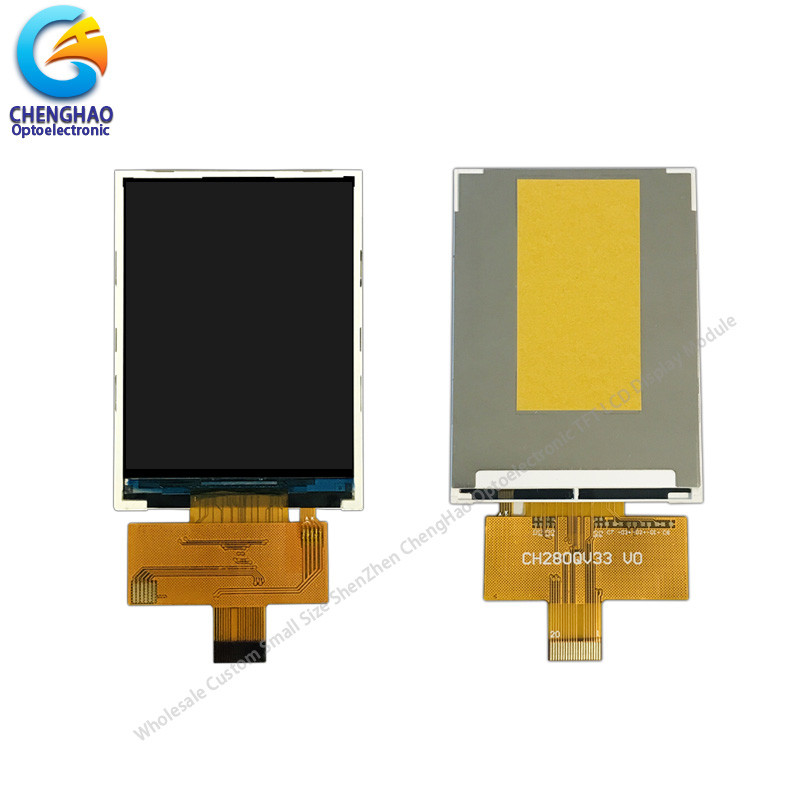

ChengHao Display โมเดล CH280QV33A เป็นจอกระจกเหลว (LCD) ที่ใช้ TFT ซิลิคอนออมฟ์เป็นอุปกรณ์สลับรุ่นนี้ประกอบด้วยแผ่น LCD TFT, ขับเคลื่อน IC, ไฟหลังและ FPC.
โมดูล TFT LCD นี้มีพื้นที่การแสดงที่ใช้งาน 2.8 นิ้ว (รูปแบบ) ที่วัดทางด้านขนานด้วยความละเอียด 240 ((RGB) * 320 จุด โมดูล TFT LCD นี้ใช้โหมดการแสดง IPS / Transmissive / Normally Blackซึ่งทําให้มันมาพร้อมกับ 70/70/70 /70 All Viewing Direction.IC ไดรฟ์ที่ใช้ในโครงการนี้คือ JD9852 และสามารถแสดงสี 262K / 65K (ไม่จํากัด) โดยการใส่สัญญาณ RGBIC ไดรเวอร์ถูกติดตั้งบนกระจกและการเชื่อมต่อระหว่างทางผ่าน FPC รวมถึงส่วนประกอบในการขับเคลื่อนโมดูลจอ- รองรับ MIPI อินเตอร์เฟซ
นอกจากนี้ FPC ยังสามารถปรับแต่งได้ตามความต้องการของลูกค้า เช่น การปรับเปลี่ยนแสงเบื้องหลังและนิยามอินเตอร์เฟซ เป็นต้น
สอดคล้องกับ RoHS และไม่มีฮาโลเจน
3. การออกแบบของ Lcd กราฟฟิกโมดูล
หมายเหตุ:
(1) ประเภทจอ: 2.8" Tft
(2) ทิศทางการดู: ทั้งหมด
(3) LCD Drive IC: JD9852
(4) โหมดการขั้ว: IPS / การส่งสัญญาณ / ปกติดํา
(5) อุณหภูมิการทํางาน: -20 ~ 70 °C
(6) ความร้อนในการเก็บ: -30 ~ 80 °C
(7) ความอดทนของเครื่องหมาย: ± 020
(8) การคุ้มครอง: ROHS
4. รายละเอียดรวดเร็วของ Tft LCD Display
* ชื่อ LCD: 240*320 สี Lcd Display Module 20 Pin MIPI อินเตอร์เฟซ 2.8 " Tft Lcd Screen
* เลขส่วน: CH280QV33A
* ขนาด: 2.8 "
* รองรับชนิดการสัมผัส: แผ่นสัมผัสจุหรือต้านทาน
*ประเภทจอ: 2.8 "TFT
* สีจอ: 65K / 262K (ไม่จําเป็น)
* ความละเอียด (พิกเซล): 240*320
*ทิศทางการดู: ทั้งหมด
* IC ระบบควบคุม: JD9852
* รูปแบบการแสดง: IPS / Transmissive / ปกติดํา
* ขนาดรวม: 50.0*69.2*2.35 มิลลิเมตร
* พื้นที่ใช้งาน: 43.2*57.6 มิลลิเมตร
* ความสว่าง: 300 นิท
* ความแตกต่าง: 800:1
* ประเภทอินเตอร์เฟส: MIPI
* ปิน NO.: 20 ปิน
* สูงปิน: 0.35 มม.
* ประเภทเชื่อม: เครื่องเชื่อม
* ไฟหลังประเภท: 4 LED ปานกลาง
ถ้า=60mA, Vf = 3.0 ~ 3.3V
* LED อายุการใช้งาน: 20000 ชั่วโมง
5การใช้ Lcd Screen Module
ผลิตภัณฑ์ของเราถูกใช้ในหลายสาขา เช่น อุปกรณ์อิเล็กทรอนิกส์ อุปกรณ์การแพทย์ อุปกรณ์อุตสาหกรรม และบ้านฉลาด
6ข้อดีของเรา
(1) สายการผลิตแบบอัตโนมัติเต็ม / ครึ่ง รับประกันคุณภาพที่ดีที่สุด
(2) การออกแบบตามความต้องการ
(3) การจัดส่งเร็ว ประมาณ 20 วันสําหรับเวลานํา
(4) ตัวอย่างมีตามคําขอ; สั่ง MOQ ขนาดเล็กสามารถเจรจาได้
(5) ให้บริการที่ดีที่สุดก่อนการขายและหลังการขายให้คุณ
