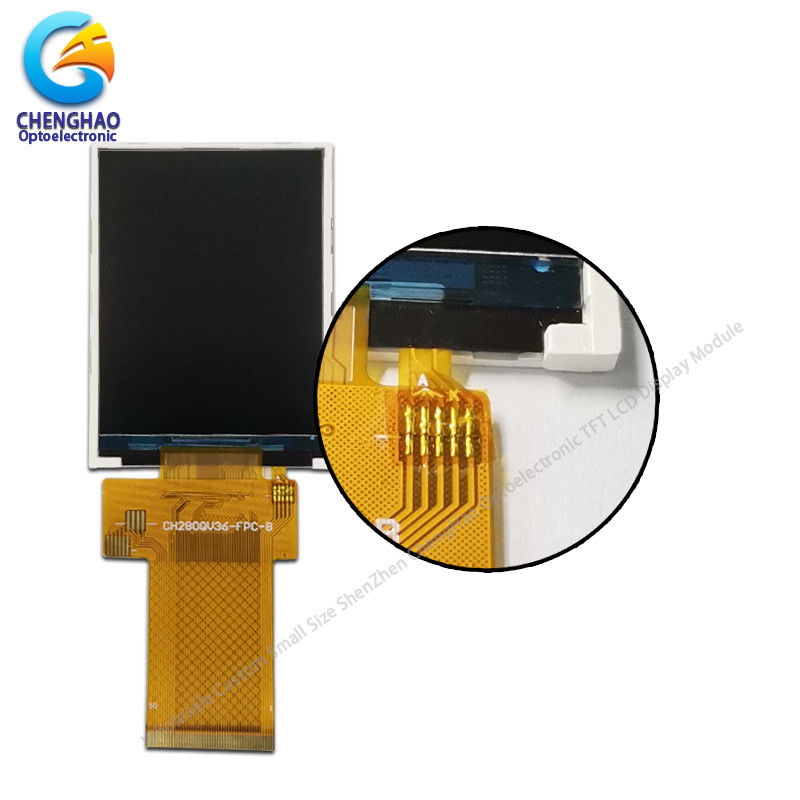

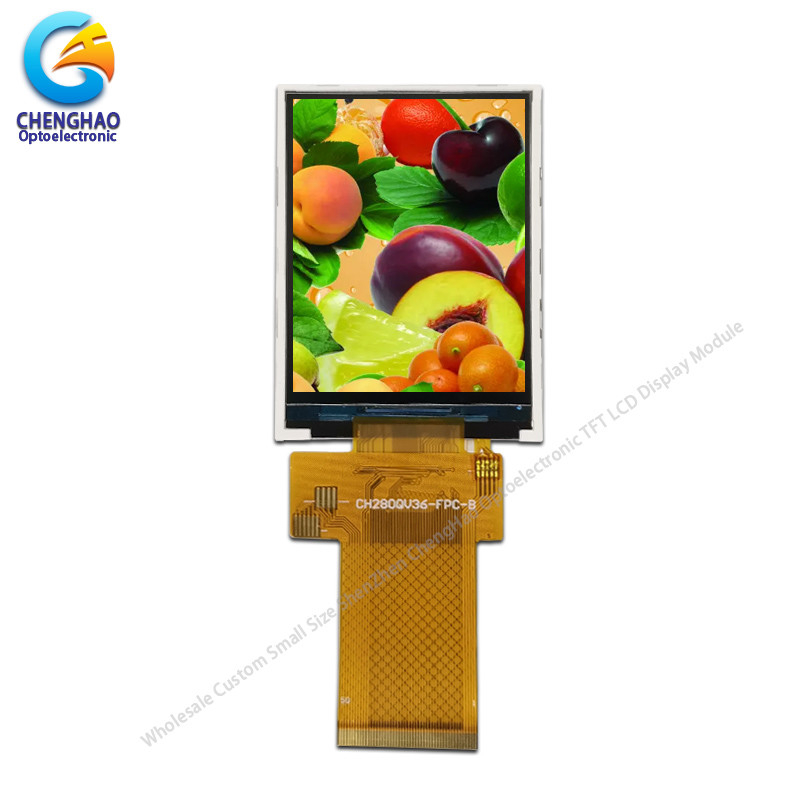

50 Pin Thin Film Transistor Display 3 เส้น 9bit SPI Multi Interface โมดูล LCD ขนาดเล็ก

รายละเอียดสินค้า

50 Pin Thin Film Transistor Display 3 เส้น 9 บิต SPI Multi Interface โมดูล LCD ขนาดเล็ก

1รายละเอียดของจอ TFT สี

2. คําอธิบายของจอ Tft สี

* (TFT) จอจอกระจกเหลว (LCD) ที่ใช้ TFT ซิลิคอนออมฟ์เป็นอุปกรณ์การสลับ โมเดลนี้ประกอบด้วยแผ่น LCD TFT, IC การขับเคลื่อน, ไฟหลังและ FPC
* โมดูลจอ Lcd Tft นี้มีพื้นที่จอรูป 2.8 นิ้ว และใช้โหมดจอ IPS / การส่ง / ปกติดํา ทําให้โมดูลจอ Lcd TFT มีมุมชมเต็ม 80/80/80ILI9341 ติดตั้งบนกระจก ใช้เป็น IC ไดรเวอร์ของโมดูล, โมดูล TFT LCD สามารถแสดงสี 262K / 65K โดยการใส่สัญญาณ RGB ไปยัง IC คนขับ. กลุ่ม Backlight ของโมดูล Tft LCD Display ใช้ 4 สีขาว LED In Parallel เป็นแหล่งแสง,ซึ่งทําให้แสงเบื้องหลังของโมดูล ความสว่างถึง 300 cd / m2.
* อินเตอร์เฟซต่อไปนี้ถูกสนับสนุน
(1) SPI
(2) อินเตอร์เฟสระบบ 8080
(3) อินเตอร์เฟซ SPI + RGB
* นอกจากนี้ FPC ยังสามารถปรับแต่งตามความต้องการของลูกค้าได้ เช่น การปรับปรุงแสงเบื้องหลังและนิยามอินเตอร์เฟซ เป็นต้น
* สอดคล้อง RoHS และไร้ฮาโลเจน

3. การออกแบบของจอ LCD

หมายเหตุ:
(1) ประเภทจอ: 2.8 Inc TFT
(2) ทิศทางการมอง: 80/80/80/80
(3) ไซคิวจอจอไฟฟ้า: ILI9341
(4) โหมด Polarizer: IPS / การส่ง / ปกติ Blcak
(5) อุณหภูมิการทํางาน: -20 ~ 70 °C
(6) ความร้อนในการเก็บ: -30 ~ 80 °C
(7) ความอดทนของเครื่องหมาย: ± 020
(8) การคุ้มครอง: ROHS

4รายละเอียดรวดเร็วของ TFT Display

* ชื่อ LCD: 50 Pin Thin Film Transistor Display 3 เส้น 9 บิต SPI Multi Interface โมดูล Lcd ขนาดเล็ก
* MODEL NO: CH280QV36A
* ขนาด: 2.8-inch

* พร้อมหรือไม่มีแผ่นสัมผัส: ไม่มี
* รองรับชนิดการสัมผัส: CTP หรือ RTP
*ประเภทจอ: 2.8 " / Tft

*แอรรี่กรองสี: สายตั้ง RGB
* สี: 65K / 262K (ไม่จําเป็น)
* ความละเอียด: 240*320 จุด
* ทิศทางการดู: ทิศทางการดูทั้งหมด
* IC ระบบควบคุม: ILI9341
* โหมดการแสดง:IPS / การส่งสัญญาณ / ปกติเป็นสีดํา
* มิติลักษณะ:50.0×69.2×2.35 มม.
* พื้นที่แสดง:43.2×57.6 มิลลิเมตร
* ความสว่าง: 300 นิต
* ความแตกต่าง: 800:1
* ประเภทอินเตอร์เฟซ:

* อุณหภูมิการทํางาน: -20 ~ + 70 °C

* อุณหภูมิการเก็บรักษา: -30 ~ + 80 °C

5การนํา TFT SPI Display มาใช้งาน

อุปกรณ์โทรคมนาคมโทรศัพท์, อินเตอร์โฟน, นาฬิกา, แท็บเล็ต PC,วิทยุ, เป็นต้น
สินค้าผู้บริโภค:กล้องเล่นดีวีดี ของเล่น โทรศัพท์มือถือ เกมส์
อุปกรณ์ทางเทคนิค:เครื่องควบคุมลิฟท์ เครื่องจักรอุตสาหกรรม เป็นต้น
ออฟฟิศอัตโนมัติเครื่องพิมพ์ เครื่องสแกน เครื่องรับเชิญ เครื่องส่งแฟ็กซ์ เป็นต้น
เครื่องใช้ในบ้าน:จอแสดงอากาศปรับปรุง ตู้เย็น เครื่องปรุงอาหารไฟฟ้า กลองประตูวีดีโอ เป็นต้น
รถยนต์จีพีเอส เครื่องเล่นวีดีโอ เครื่องวัดความเร็ว เครื่องถ่ายทอดเสียง เป็นต้น
สินค้าไอทีกล้องถ่ายภาพ, วิดีโอดิจิตอลมือถือ, โปรเจคเตอร์, สื่อเล่น, แท็บเล็ตคอมพิวเตอร์, เป็นต้น
อุปกรณ์การแพทย์:อุปกรณ์ฉายเสียง อุปกรณ์บําบัด เครื่องวัดความดันโลหิต เป็นต้น
