2.8" IPS Display Screen 50 Pin 4 Line 8 Bit SPI LCD Module พร้อม ILI9341 ไดรเวอร์ IC

รายละเอียดสินค้า

2.8" Ips Display Wide Temp 50 Pin 4 Line 8 Bit SPI Lcd Module พร้อม ILI9341 Driver IC

1รายละเอียดของจอ LCD อุตสาหกรรม

2. คําอธิบายของเครื่องจอ LCD อุตสาหกรรม
* (TFT) จอจอกระจกเหลว (LCD) ที่ใช้ TFT ซิลิคอนออมฟ์เป็นอุปกรณ์การสลับ โมเดลนี้ประกอบด้วยแผ่น LCD TFT, IC การขับเคลื่อน, ไฟหลังและ FPC

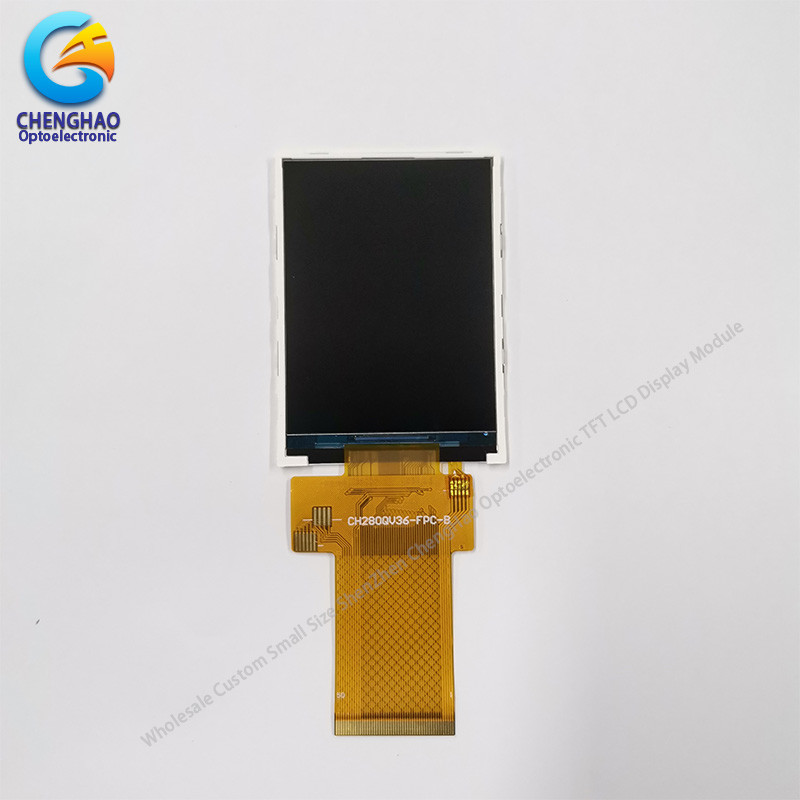

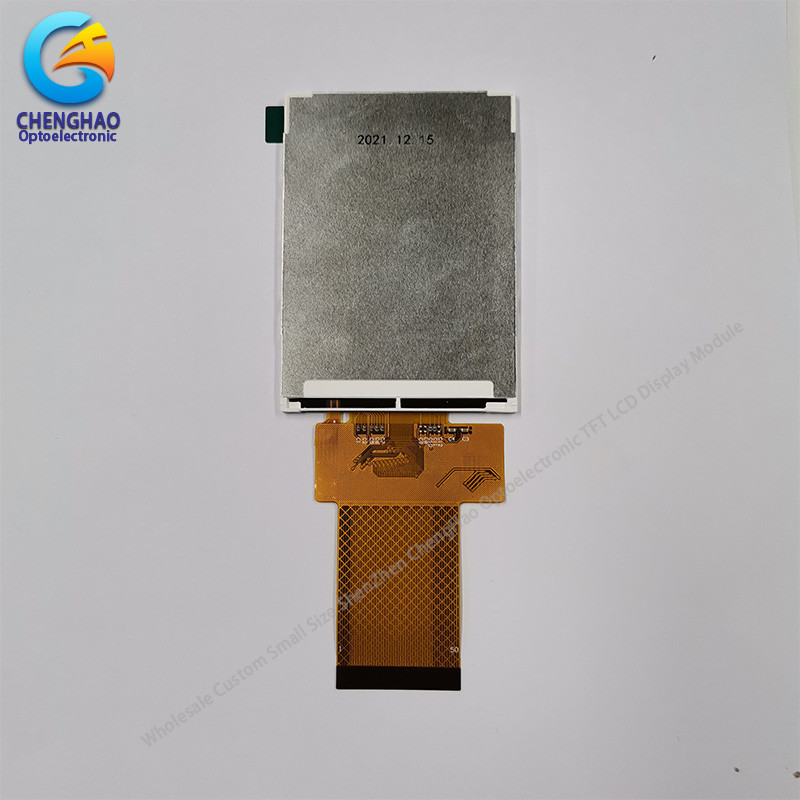

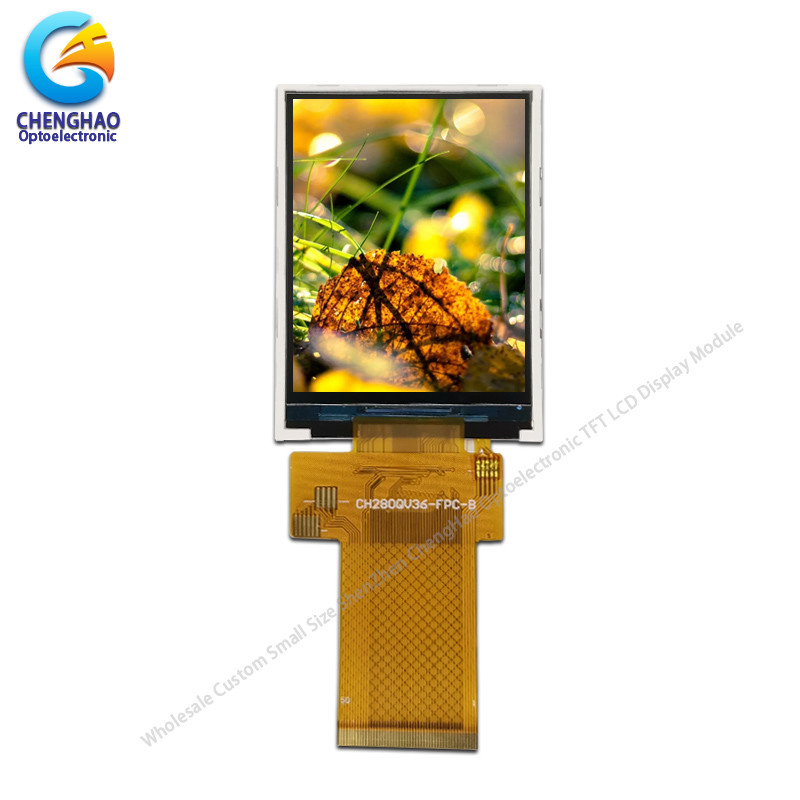

* โมดูลจอ Lcd นี้มีพื้นที่การแสดงที่ใช้งาน 2.8 นิ้ว (จอจอรูป) ที่วัดทางด้านขนาดยาวด้วยความละเอียด 240*320 ดอท โมดูลไฟหลังใช้ 4 White LED In Parallel เป็นแหล่งแสงซึ่งทําให้ความสว่างของแสงเบื้องหลังถึง 300 นิต. ไดรเวอร์ที่ใช้ในโครงการนี้คือ ILI9341 และสามารถแสดงสี 262K / 65K โดยการใส่สัญญาณ RGBเครื่องขับเคลื่อนติดตั้งบนกระจกและการเชื่อมต่อระหว่างทางผ่าน FPC รวมถึงส่วนประกอบในการขับเคลื่อนโมดูลจอ. อินเตอร์เฟซต่อไปนี้ถูกรองรับ:
(1) SPI
(2) อินเตอร์เฟสระบบ 8080
(3) อินเตอร์เฟซ SPI + RGB
นอกจากนี้ FPC ยังสามารถปรับแต่งได้ตามความต้องการของลูกค้า เช่น การปรับเปลี่ยนแสงเบื้องหลังและนิยามอินเตอร์เฟซ เป็นต้น
สอดคล้องกับ RoHS และไม่มีฮาโลเจน

3. การวาดภาพของ Industrial LCD Panel

หมายเหตุ:
(1) ประเภทจอ: 2.8 "TFT
(2) ทิศทางการดู: ทิศทางการดูทั้งหมด
(3) ไซคิวจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอ
(4) โหมด Polarizer: IPS / การส่ง / ปกติ Blcak
(5) อุณหภูมิการทํางาน: -20 ~ 70 °C
(6) ความร้อนในการเก็บ: -30 ~ 80 °C
(7) ความอดทนของเครื่องหมาย: ± 020
(8) การคุ้มครอง: ROHS




4รายละเอียดรวดเร็วของจอ LCD อุตสาหกรรม


* ชื่อ LCD: 2.8 " Ips Display Wide Temp 50 Pin 4 Line 8 Bit SPI Lcd Module With ILI9341 Driver IC โมดูจอขนาดกว้าง
* เลขส่วน: CH280QV36A
* ขนาด: 2.8 นิ้ว
* พร้อมหรือไม่มีแผ่นสัมผัส: ไม่มี
* รองรับชนิดการสัมผัส: CTP หรือ RTP
*ประเภทจอ: 2.8 " Tft
* แอรรี่กรองสี: สายตั้ง RGB
* สีจอ: 65K / 262K (ไม่จําเป็น)
* ความละเอียด: 240*320 จุด
* ทิศทางการดู: ทิศทางการดูทั้งหมด
* IC ระบบควบคุม: ILI9341
* รูปแบบการแสดง: IPS / การส่ง / ปกติดํา
* ขนาดรวม: 50.0 × 69.2 × 2.35 มิลลิเมตร
* พื้นที่ใช้งาน: 43.2 × 57.6 มิลลิเมตร
* ความสว่าง: 300 นิต
* ความแตกต่าง: 800:1
* ประเภทอินเตอร์เฟซ:
อินเตอร์เฟซ SPI
อินเตอร์เฟซระบบ 8080-series
อินเตอร์เฟซ RGB
* ปิน NO.: 50 ปิน
* ความยาวของปิน: 0.18 × 0.18 มิลลิเมตร
* ประเภทเชื่อม: เครื่องเชื่อม
* ประเภทแสงเบื้องหลัง: 4 LED สีขาว
* LED อายุการใช้งาน: 20000 ชั่วโมง
* น้ําหนัก: TBD g
* อุณหภูมิการทํางาน: -20 ~ + 70 °C
* อุณหภูมิการเก็บรักษา: -30 ~ + 80 °C

5การใช้งานของ LCD อุตสาหกรรม

* ผลิตภัณฑ์ถูกใช้อย่างแพร่หลายในสื่อสารทั่วไป เครื่องใช้ในครัวเรือน การควบคุมอุตสาหกรรม
อุปกรณ์ เครื่อง POS เครื่องมือ GPS กรอบภาพดิจิตอล เน็ตบุ๊ค การเงิน
อิเล็กทรอนิกส์ อิเล็กทรอนิกส์สื่อสาร อิเล็กทรอนิกส์ผู้บริโภค อุปกรณ์สารสนเทศ วัฒนธรรม การศึกษา
กีฬาและบันเทิง และสาขาอื่นๆ
* ODM/OEM สามารถรับได้ โหมดจอ LCD หลากหลายแบบที่มีสีและช่วงอุณหภูมิแสงเบื้องหลังที่แตกต่างกัน






6ข้อประกอบทั่วไป

Q1: คุณเป็นผู้ผลิต?
ตอบ: ครับ เราเป็นผู้ผลิต
Q2: เวลาในการจัดส่งของคุณนานแค่ไหน?
A: ปกติ 3-5 วันทําการหลังจากการชําระเงิน; คําสั่งความต้องการพิเศษ, เวลาในการจัดส่งคือการต่อรอง.
Q3: ถ้าผลิตภัณฑ์ไม่สามารถทํางานหลังจากได้รับมัน,ฉันควรจะทําอย่างไร?
ตอบ: เราจะเปลี่ยนสินค้าใหม่ให้ท่านทันที แล้วเราจะตัดสินเรื่องนั้น
Q4: คุณยอมรับการออกแบบ OEM?
A: ใช่เราทํา เราสามารถออกแบบตามความต้องการของคุณ MOQ ปกติ 100-1000.
Q5: คุณยอมรับการชําระเงิน 30% ก่อน?
ตอบ: ใช่ เราสามารถเริ่มเตรียมสินค้าของคุณเมื่อได้รับการชําระเงิน 30% และส่งพวกเขาหลังจากได้รับการชําระเงินที่เหลือ 70%
Q6: คุณยอมรับเงื่อนไขการชําระเงินอย่างไร?
A: เรายอมรับ Paypal, T / T, Western Union, Wechat, Alipay, ในเงินสด (RMB หรือ USD)
