รายละเอียดสินค้า

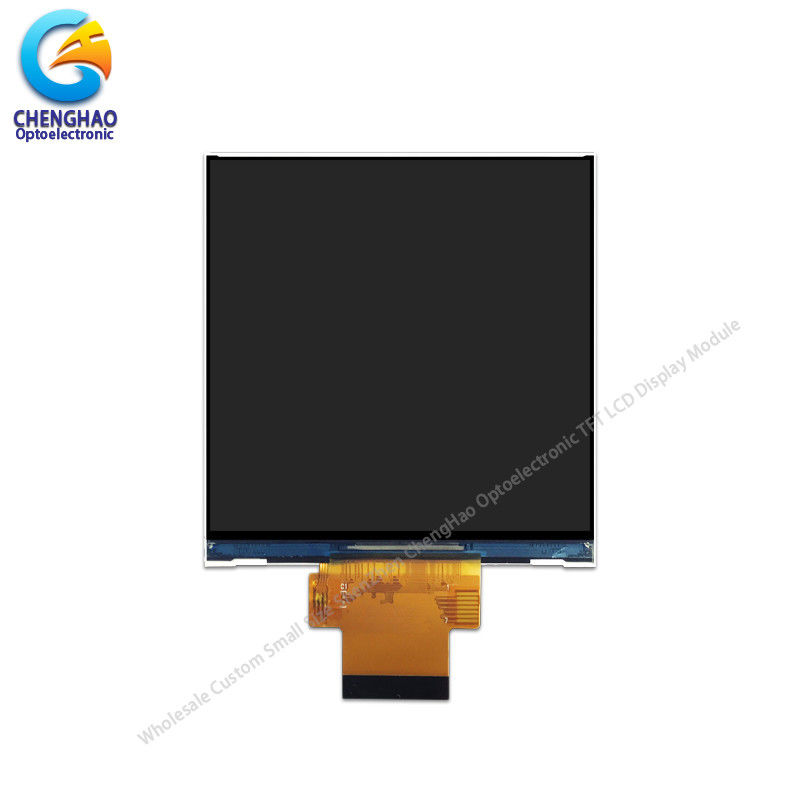

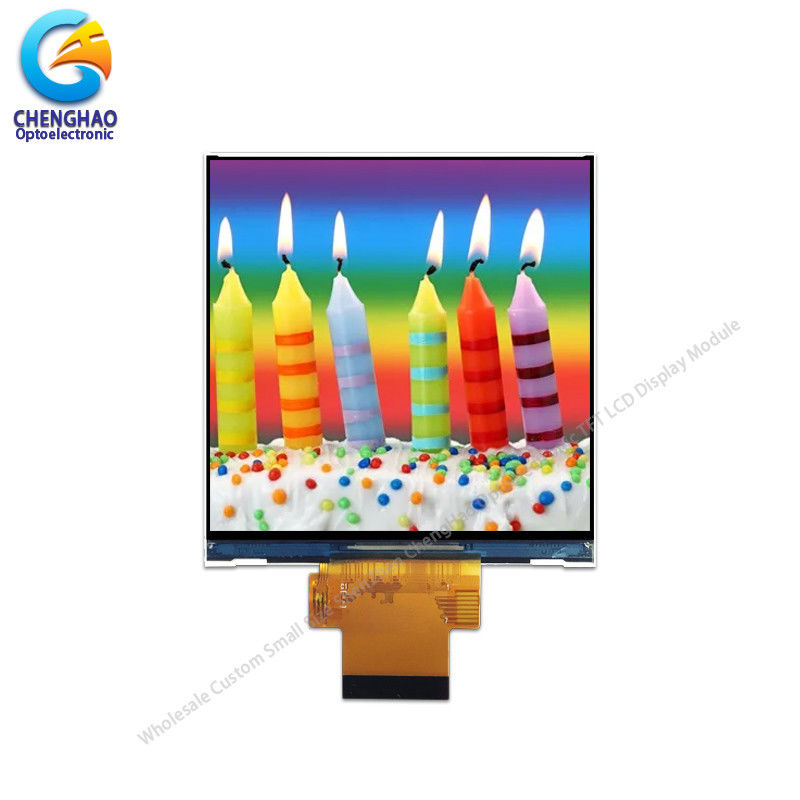

480*480 ตารางจอ 3.95 นิ้ว ลีซีดีจอลบ ด้วย ST7701
1รายละเอียดของ Tft LCD Monitor
| ส่วนที่ไม่ |
CH400WV19A
|
| ขนาด |
30.95 นิ้ว |
| การแก้ไข |
480*480 จุด |
| มิติการออกแบบ |
74.83 ((W) * 78.98 ((H) * 1.98 ((T) มม |
| พื้นที่ทํางาน |
71.856 ((W) *70.176 ((H) มม |
| อุณหภูมิการทํางาน |
-20°C ~ 70°C |
| อุณหภูมิการเก็บรักษา |
-20°C ~ 70°C |
| ระยะเวลาการจัดส่ง |
10 วัน |
2. คําอธิบายของ Tft LCD Screen
ChengHao Display โมเดล CH400WV19A เป็นจอกระจกเหลว (LCD) ทรานซิสเตอร์หนังบาง (TFT) แมทริกซ์เคลื่อนไหวสีที่ใช้ TFT ซิลิคอนออมฟ์เป็นอุปกรณ์สลับรุ่นนี้ประกอบด้วยแผ่น LCD TFT, ขับเคลื่อน IC, ไฟหลังและ FPC.
โมดูลจอ Tft นี้มีพื้นที่แสดงผลที่ใช้งาน 3.95 นิ้ว (จอสี่เหลี่ยม) วัดทางด้านตรงกับความละเอียด 480 * 480. ในเวลาเดียวกันโมดูลทั้งหมดนํามาใช้ SPI + RGB สองอินเตอร์เฟซการสื่อสาร,ST7701 ใช้เป็นไดรเวอร์ IC ของโมดูลนี้, จอ TFT สามารถแสดงสี 16.7M/262K/65K โดยการใส่สัญญาณ RGB ไปยังไดรเวอร์ ICหน่วย Backlight ประกอบด้วย 8 pcs ขณะที่ LED, ซึ่งสามารถทําให้ความสว่างแสงเบื้องหลังของ Tft Screen Module เพิ่มถึง 350 cd/m2
นอกจากนี้ FPC ยังสามารถปรับแต่งได้ตามความต้องการของลูกค้า เช่น การปรับเปลี่ยนแสงเบื้องหลังและนิยามอินเตอร์เฟซ เป็นต้น
สอดคล้องกับ RoHS และไม่มีฮาโลเจน
3ภาพวาดของ Tft Display Module
หมายเหตุ:
(1) ประเภทจอ: 3.95 "TFT
(2) ทิศทางการดู: ทั้งหมด
(3) LCD Drive IC: ST7701s
(4) โหมด Polarizer: IPS / การส่ง / ปกติ Blcak
(5) อุณหภูมิการทํางาน: -20 ~ 70 °C
(6) ความร้อนในการเก็บ: -30 ~ 80 °C
(7) ความอดทนของเครื่องหมาย: ± 020
(8) การคุ้มครอง: ROHS
4รายละเอียดรวดเร็วของ Tft Display Module
* ชื่อ LCD: 480*480 ตารางจอ 3.95 นิ้ว
* เลขส่วน: CH400WV19A
* ขนาด: 3.95 "
* พร้อมหรือไม่มีแผ่นสัมผัส: ไม่มี
* รองรับชนิดแผ่นสัมผัส: แผนสัมผัสประจุหรือต้านทาน
*ประเภทจอ: 3.95 นิ้ว TFT
*แอรรี่กรองสี: สายตั้ง RGB
* สีจอ: 65K / 262K / 16.7M (เลือก)
* ความละเอียด (พิกเซล): 480*480
*ทิศทางการดู: ทั้งหมด
* IC ระบบควบคุม: ST7701
* โหมดการแสดง:IPS / การส่งสัญญาณ / ปกติเป็นสีดํา
* ขนาดรวม: 74.83*78.98*1.98 มิลลิเมตร
* พื้นที่ใช้งาน: 71.856*70.176 มม.
* ความสว่าง: 350 cd/m2
* ความแตกต่าง: 800:1
* ประเภทอินเตอร์เฟส: SPI+RGB
* ปิน NO.: 40
* สูงปิน: 0.35 มม.
* ประเภทเชื่อม: เครื่องเชื่อม
* ประเภทไฟหลัง: 8ไลด์สีขาวในแนวขนาน
* LED อายุการใช้งาน: 20000 ชั่วโมง
*น้ําหนัก: TBD g
* อุณหภูมิการทํางาน: -20 ~ + 70 °C
* อุณหภูมิการเก็บรักษา: -30 ~ + 80 °C
5การนํา TFT SPI Display มาใช้งาน
6บริการของเรา
1และถ้ามันจําเป็นสําหรับคุณที่จะมีการสนับสนุนทางเทคนิคในกระบวนการการพัฒนา, เราสามารถให้มันสําหรับคุณในเวลาใดก็ตาม.
2คุณภาพดีและเครดิตคือจิตวิญญาณของบริษัทของเรา ก่อนการจัดส่ง เราจะรับประกันว่าสินค้าจะผ่านการทดสอบการแก่ตัวและ 100% ของสายตาและไฟฟ้า logging
3เมื่อผลิตภัณฑ์มีการปรับปรุง เราก็จะแจ้งลูกค้าที่เกี่ยวข้องล่วงหน้า และผลิตภัณฑ์การปรับปรุงสามารถเข้ากันได้อย่างสมบูรณ์แบบกับผลิตภัณฑ์เก่า
4ระยะเวลาการรับประกันสินค้าคือ 12 เดือน
