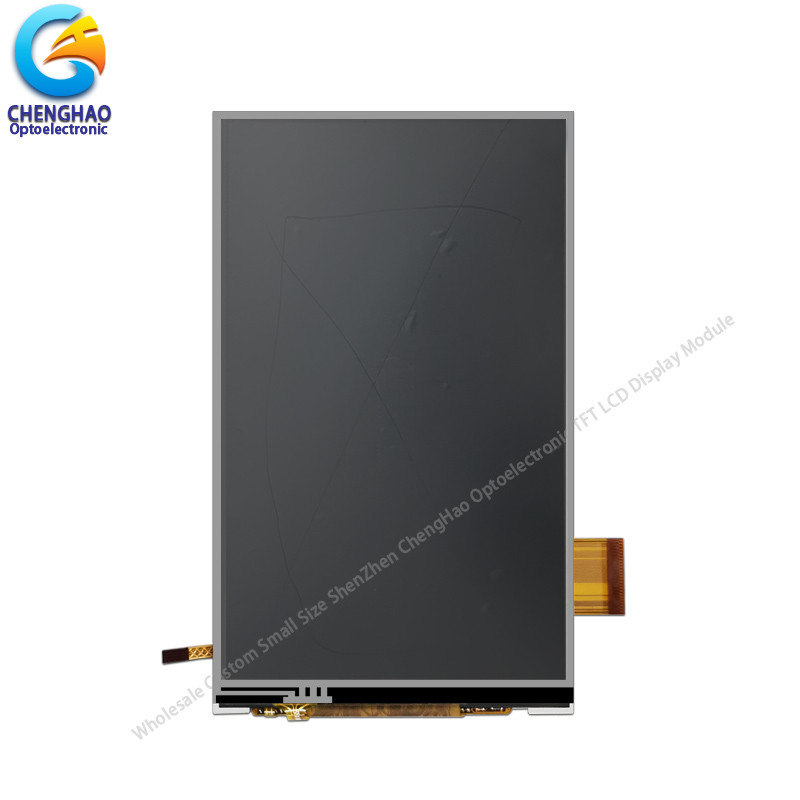

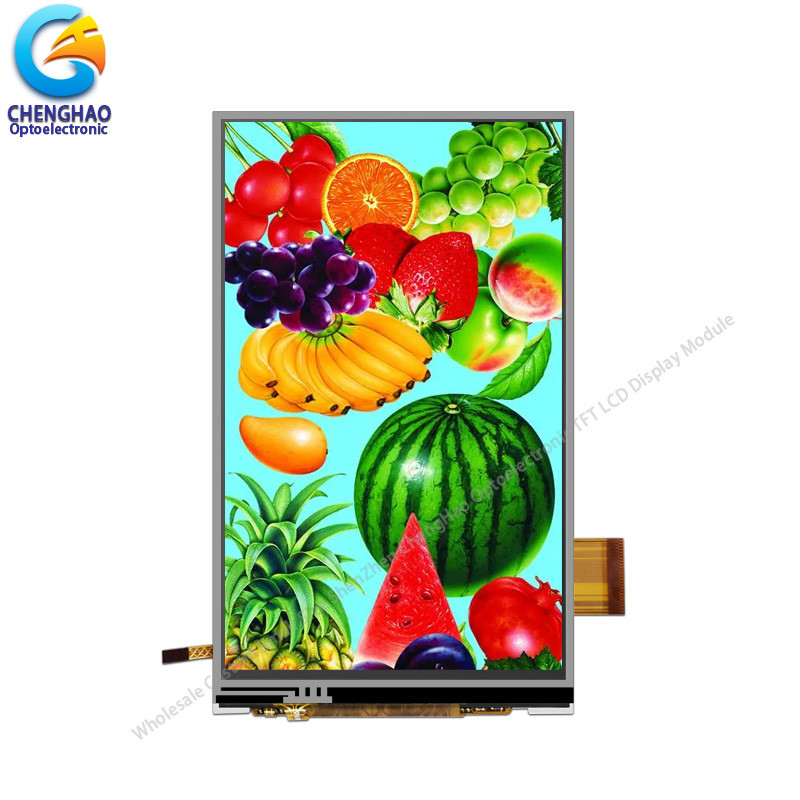

โมดูลจอจอสัมผัส LCD ขนาด 5 นิ้ว 480x854 จุด 400 นิท แบ็คไลท์

รายละเอียดสินค้า

โมดูลจอสัมผัสแบบต้านทานขนาด 5 นิ้ว พร้อม 8 / 16 บิต 8080 ระบบอินเตอร์เฟส

1รายละเอียดของจอ LCD 5 นิ้ว

2. คําอธิบายของ Ips Capacitive touchscreen

ChengHao Display โมเดล CH500FW11 -T เป็นจอกระจกเหลว (LCD) ทรานซิสเตอร์แผ่นบาง (TFT) แมทริกซ์เคลื่อนไหวสีที่ใช้ TFT ซิลิคอนออมฟ์เป็นอุปกรณ์สลับรุ่นนี้ประกอบด้วยแผ่น LCD TFTหน่วยขับเคลื่อน IC, แผ่นแสงเบื้องหลัง, แผ่นสัมผัสแบบ Resistive และ FPC

LCD TFT นี้มีพื้นที่การแสดงที่ใช้งานขนาด 5 นิ้ว (จอตั้ง) โดยวัดทางด้านขอบด้วยความละเอียด 480*3 ((RGB) * 854 จุด

ไดรเวอร์ที่ใช้ในโครงการนี้คือ NT35510 และสามารถแสดงสี 16M โดยการเข้าสัญญาณ RGB 24 บิตเครื่องขับเคลื่อนติดตั้งบนกระจกและการเชื่อมต่อระหว่างทางผ่าน FPC รวมถึงส่วนประกอบในการขับเคลื่อนโมดูลจอมีไฟ LED ขาว 12 ชิ้นในชุด Backlight ซึ่งเป็นแหล่งแสงที่ทําให้ความสว่างของจอถึง 400 cd / m2 นอกจากนี้โมดูลติดตั้งด้วยแผ่นสัมผัสแบบต้านทานที่รองรับการสัมผัสหลายแบบ และรองรับระบบอินเตอร์เฟซ 8080 8/16 บิต:

นอกจากนี้ FPC ยังสามารถปรับแต่งได้ตามความต้องการของลูกค้า เช่น การปรับปรุงแสงเบื้องหลังและโครงสร้าง RTP การนิยามอินเตอร์เฟส เป็นต้น

สอดคล้องกับ RoHS และไม่มีฮาโลเจน

3. การวาดภาพของ Ips จอสัมผัส

หมายเหตุ:
(1) ประเภทจอ: 5"TFT+RTP
(2) ทิศทางการมอง: มุมมองทั้งหมด
(3) ไซคิวจอจอ LCD: NT35510
(4) โหมด Polarizer: IPS / การส่ง / ปกติ Blcak
(5) อุณหภูมิการทํางาน: -20 ~ 70 °C
(6) ความร้อนในการเก็บ: -30 ~ 80 °C
(7) ความอดทนของเครื่องหมาย: ± 020
(8) การคุ้มครอง: ROHS

4. รายละเอียดรวดเร็วของ Ips แผ่น LCD

* ชื่อ LCD: โมดูลจอสัมผัสแบบต้านทาน 5 นิ้ว พร้อม 8 / 16 บิต 8080 ระบบอินเตอร์เฟส
* เลขส่วน: CH500FW11-T
* ขนาด: 5.0 นิ้ว

* พร้อมหรือไม่มีแผ่นสัมผัส: ใช่
* ประเภทแผ่นสัมผัส: แผนสัมผัสแบบต้านทาน
*ประเภทจอ: 5 " Tft

*แอรรี่กรองสี: สายตั้ง RGB
* สีจอ: 16.7 M
* ความละเอียด (พิกเซล): 480*854 จุด
* ทิศทางการดู: ทิศทางการดูทั้งหมด

* IC ระบบควบคุม: NT35510
* โหมดการแสดง:IPS / การส่งสัญญาณ / ปกติเป็นสีดํา
* ขนาดรวม: 66.76 ((W) * 120.05 ((H) * 3.2 ((T) mm
* พื้นที่ใช้งาน: 61.631 ((W) * 109.653 ((H) mm
* ความสว่าง: 400 NIt
* ความแตกต่าง: 800:1
* ประเภทอินเตอร์เฟส: อินเตอร์เฟสระบบ

* ปิน NO.: 51
* ประเภทไฟหลัง: 12LED ขาว

*น้ําหนัก: TBD g

* อุณหภูมิการทํางาน: -20 ~ + 70 °C

* อุณหภูมิการเก็บรักษา: -30 ~ + 80 °C

5การใช้งาน Ips Tft Display

6. FAQ

Q1: คุณยอมรับการปรับแต่งจอและจอสัมผัส?
ตอบ: แน่นอน คุณสามารถปรับแต่ง FPC แบ็คไลท์ และจอสัมผัสได้

Q2: ช่องหน้าแบบไหนคือหน้าจอของคุณ?
A: หน่วยขนาดเล็กของจอโดยทั่วไปรองรับ SPI,MCU,RGB,MIPI. หน่วยขนาดกลางโดยทั่วไปรองรับ LVDS,MIPI,EDP. รายละเอียดที่แตกต่างกันใช้อินเตอร์เฟสที่แตกต่างกัน

Q3: คุณใช้จอสัมผัสแบบจุหรือจอสัมผัสแบบต่อรอง
ตอบ: เรามีจอสัมผัสแบบจุและจอสัมผัสแบบต่อรอง

Q4: นโยบายตัวอย่างของคุณคืออะไร?
A: ถ้ามีสินค้า คุณสามารถเก็บตัวอย่างได้ตลอดเวลา ถ้าไม่มีสินค้า มันต้องใช้เวลาสักพัก แล้วรอให้วัสดุกลับมาเก็บตัวอย่างแต่ลูกค้าต้องจ่ายค่าตัวอย่าง และค่าบริการด่วน.

Q5: เวลานําของคุณสําหรับการผลิตจํานวนมากเป็นเวลานานแค่ไหน?
A: ใช้เวลาประมาณ 20 - 45 วันทํางานสําหรับการผลิตจํานวนมาก ขึ้นอยู่กับรุ่นและปริมาณการสั่งซื้อ
