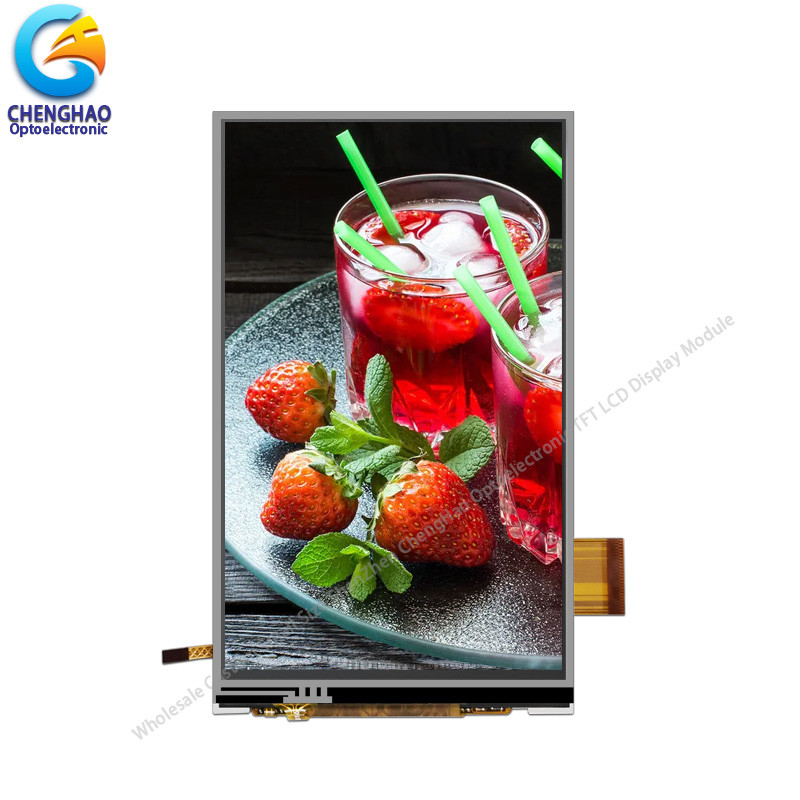

IPS โทรส่งจอสัมผัส LCD 5.0 " TFT RTP พร้อม NT35510 ไดรเวอร์ IC

รายละเอียดสินค้า

5.0 นิ้ว Lcd touch screen Display ความละเอียด 480 * 854 ด้วย NT35510 Lcd Driver IC

1รายละเอียดของจอ LCD

2. คําอธิบายของแผ่นจอสัมผัส

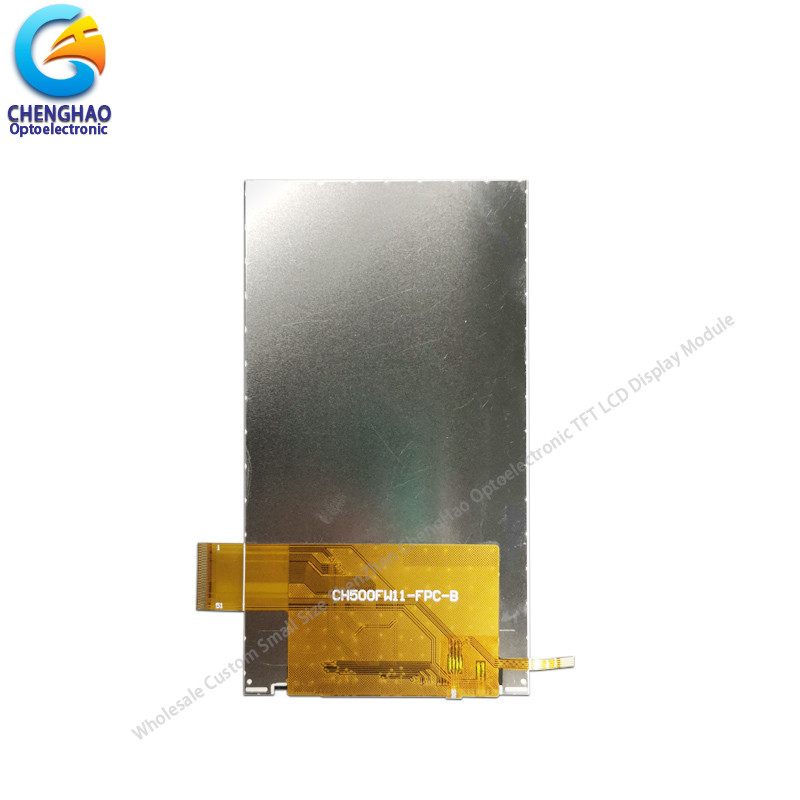

ChengHao Display โมเดล CH500FW11 -T เป็นจอกระจกเหลว (LCD) ทรานซิสเตอร์แผ่นบาง (TFT) แมทริกซ์เคลื่อนไหวสีที่ใช้ TFT ซิลิคอนออมฟ์เป็นอุปกรณ์สลับรุ่นนี้ประกอบด้วยแผ่น LCD TFTหน่วยขับเคลื่อน IC, แผ่นแสงเบื้องหลัง, แผ่นสัมผัสแบบ Resistive และ FPC

LCD TFT นี้มีพื้นที่การแสดงที่ใช้งานขนาด 5 นิ้ว (จอตั้ง) โดยวัดทางด้านขอบด้วยความละเอียด 480*3 ((RGB) * 854 จุด

ไดรเวอร์ที่ใช้ในโครงการนี้คือ NT35510 และสามารถแสดงสี 16M โดยการเข้าสัญญาณ RGB 24 บิตเครื่องขับเคลื่อนติดตั้งบนกระจกและการเชื่อมต่อระหว่างทางผ่าน FPC รวมถึงส่วนประกอบในการขับเคลื่อนโมดูลจอ. รองรับ 8 / 16 บิต 8080 ระบบอินเตอร์เฟส

นอกจากนี้ FPC ยังสามารถปรับแต่งได้ตามความต้องการของลูกค้า เช่น การปรับปรุงแสงเบื้องหลังและโครงสร้าง RTP การนิยามอินเตอร์เฟส เป็นต้น

สอดคล้องกับ RoHS และไม่มีฮาโลเจน

3. การวาดภาพของจอสัมผัสเล็ก

หมายเหตุ:
(1) ประเภทจอ: 5"TFT+RTP
(2) ทิศทางการมอง: มุมมองทั้งหมด
(3) ไซคิวจอจอ LCD: NT35510
(4) โหมด Polarizer: IPS / การส่ง / ปกติ Blcak
(5) อุณหภูมิการทํางาน: -20 ~ 70 °C
(6) ความร้อนในการเก็บ: -30 ~ 80 °C
(7) ความอดทนของเครื่องหมาย: ± 020
(8) การคุ้มครอง: ROHS



4รายละเอียดรวดเร็วของจอสัมผัสจอ LCD


* ชื่อ LCD: 5.0 นิ้ว Lcd Touch Screen Display ความละเอียด 480 * 854 ด้วย NT35510 Lcd Driver IC
* เลขส่วน: CH500FW11-T
* ขนาด: 5 นิ้ว

* พร้อมหรือไม่มีแผ่นสัมผัส: ใช่
* ประเภทแผ่นสัมผัส: RTP
* ประเภทจอ: 5.0 นิ้ว TFT

*แอรรี่กรองสี: สายตั้ง RGB
* สีจอ: 16.7M (เลือก)
* ความละเอียด (พิกเซล): 480*854
* ทิศทางการดู: ทิศทางการดูทั้งหมด
* IC ระบบควบคุม: NT35510
* โหมดการแสดง:IPS / การส่งสัญญาณ / ปกติเป็นสีดํา
* ขนาดรวม: 66.76*120.05*3.2 มิลลิเมตร
* พื้นที่ใช้งาน: 61.631*109.653 มม.
* ความสว่าง: 400 cd/m2
* ความแตกต่าง: 800:1
* ประเภทอินเตอร์เฟส: 8/16 บิต 8080 ระบบอินเตอร์เฟส

* ปิน NO.: 51
* ประเภทไฟหลัง: 12ไลด์สีขาวในแนวขนาน

* อุณหภูมิการทํางาน: -20 ~ + 70 °C

* อุณหภูมิการเก็บรักษา: -30 ~ + 80 °C


5การใช้งานจอสัมผัส IPS LCD









Q1: คุณเป็นผู้ผลิต?
ตอบ: ครับ เราเป็นผู้ผลิต
Q2: เวลาในการจัดส่งของคุณนานแค่ไหน?
A: ปกติ 3-5 วันทําการหลังจากการชําระเงิน; คําสั่งความต้องการพิเศษ, เวลาในการจัดส่งคือการต่อรอง.
Q3: ถ้าผลิตภัณฑ์ไม่สามารถทํางานหลังจากได้รับมัน,ฉันควรจะทําอย่างไร?
ตอบ: เราจะเปลี่ยนสินค้าใหม่ให้ท่านทันที แล้วเราจะตัดสินเรื่องนั้น
Q4: คุณยอมรับการออกแบบ OEM?
A: ใช่เราทํา เราสามารถออกแบบตามความต้องการของคุณ MOQ ปกติ 100-1000.
Q5: คุณยอมรับการชําระเงิน 30% ก่อน?
ตอบ: ใช่ เราสามารถเริ่มเตรียมสินค้าของคุณเมื่อได้รับการชําระเงิน 30% และส่งพวกเขาหลังจากได้รับการชําระเงินที่เหลือ 70%
Q6: คุณยอมรับเงื่อนไขการชําระเงินอย่างไร?
A: เรายอมรับ Paypal, T / T, Western Union, Wechat, Alipay, ในเงินสด (RMB หรือ USD)
