รายละเอียดสินค้า
โมดูลจอ LCD ขนาด 5 นิ้ว ความละเอียด 640*480 พานีลจอ LCD สีสัน
1รายละเอียดของ Tft Display สี
| รายการ |
ค่านิยมมาตรฐาน |
หน่วยงาน |
| ประเภท LCD |
5.0 ธทท |
-- |
| การจัดเรียงจุด |
640*3 ((RGB) * 480 |
จุด |
| ขนาดโมดูล |
117.65 ((W)×88.43 ((H)×5.7 ((T)
|
mm |
| พื้นที่ทํางาน |
101.57 ((W)×76.18 ((H)
|
mm |
| สูงจุด |
0.159 (W)×0.159 (H)
|
mm |
| อุณหภูมิการทํางาน |
- 20 ~ + 70 |
°C |
| อุณหภูมิการเก็บรักษา |
- 30 ~ + 80 |
°C |
| ไฟหลัง |
15 LED ขาว |
-- |
| น้ําหนัก |
TBD |
g |
2. คําอธิบายของ Custom Lcd Module

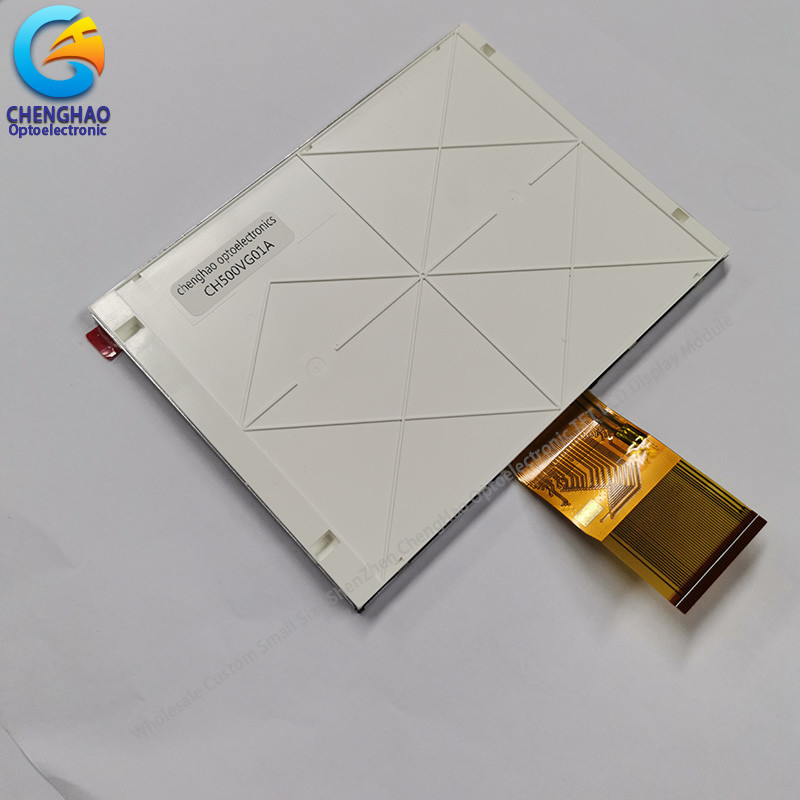

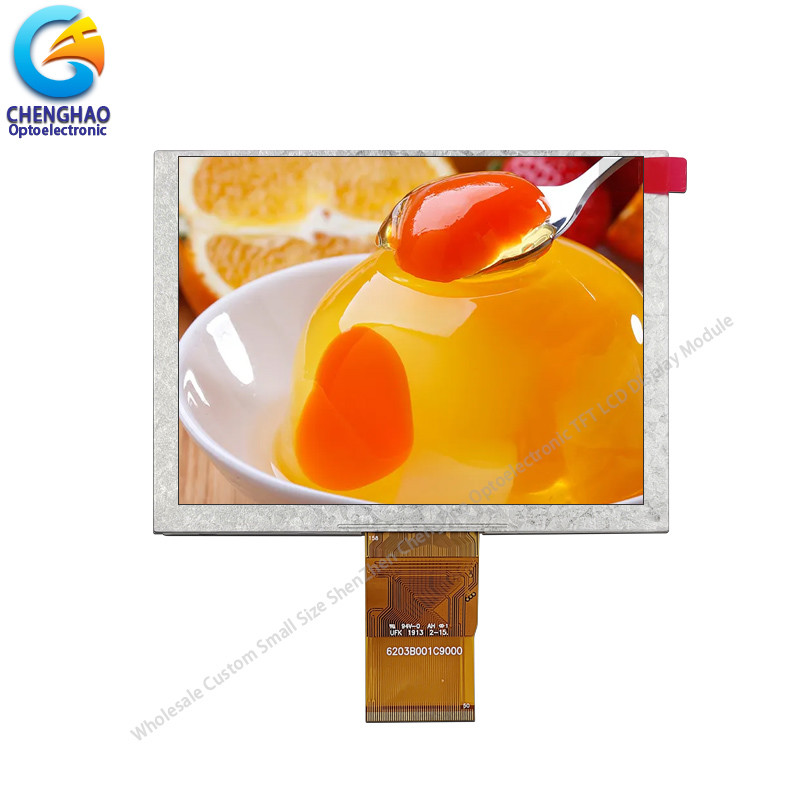

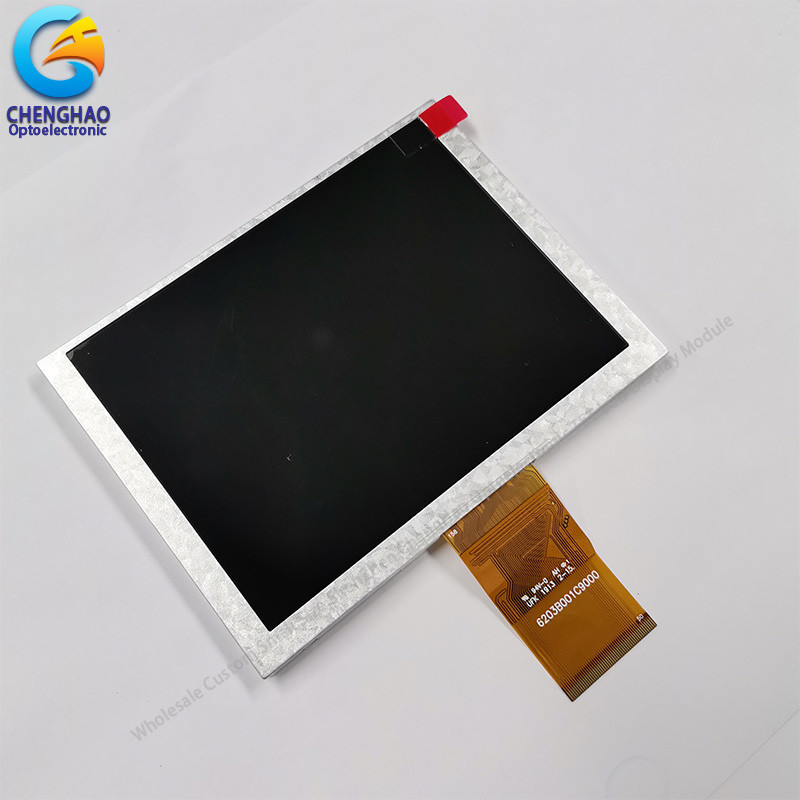

ChengHao Display โมเดล CH500VG01A เป็นจอกระจกเหลว (LCD) ทรานซิสเตอร์ฟิล์มบาง (TFT) แมทริกซ์แอคทีฟสีที่ใช้ TFT ซิลิคอนออมฟ์เป็นอุปกรณ์สลับรุ่นนี้ประกอบด้วยแผ่น LCD TFT, ขับเคลื่อน IC, ไฟหลังและ FPC.
LCD TFT นี้มีพื้นที่การแสดงที่ใช้งานขนาด 5 นิ้ว (หน้าจอทัศนศิลป์) ที่วัดทางด้านฉากด้วยความละเอียด 640*3 ((RGB) * 480 (640 ช่องราบ x 480 ช่องตั้ง)
ไดรเวอร์ที่ใช้ในโครงการนี้สามารถแสดงสี 16M โดยการเข้าสัญญาณ RGB 24 บิต และติดตั้งบนกระจก, การเชื่อมต่อผ่าน FPC รวมถึงองค์ประกอบในการขับเคลื่อนโมดูลจอหนุน24 บิต อินเตอร์เฟซ RGB ปานกลางอินเตอร์เฟซ
นอกจากนี้ FPC ยังสามารถปรับแต่งได้ตามความต้องการของลูกค้า เช่น การปรับเปลี่ยนแสงเบื้องหลังและนิยามอินเตอร์เฟซ เป็นต้น
สอดคล้องกับ RoHS และไม่มีฮาโลเจน
3. การวาดภาพของ Custom Tft Display
หมายเหตุ:
(1) ประเภทจอ: 5.0" TFT
(2) ทิศทางการมอง:12 โมง
(3) โหมดการขั้ว:TN / สายส่ง / ปกติสีขาว
(4) อุณหภูมิการทํางาน: -20 ~ 70 °C
(5) อุณหภูมิการเก็บรักษา: -30 ~ 80 °C
(6) ความอดทนของเครื่องหมาย: ± 020
(8) การคุ้มครอง: ROHS
(9)การจัดเรียงพิกเซลสี: สายตั้ง RGB
4รายละเอียดรวดเร็วของ Tft LCD Display Module
* ชื่อ LCD: 5 นิ้ว Lcd Display Module 640*480 ความละเอียด Wide Temp สี LCD Panel
* เลขส่วน: CH500VG01A
* ขนาด: 5.0 นิ้ว
* พร้อมหรือไม่มีแผ่นสัมผัส: ไม่มี
*ประเภทจอ: 5 " Tft
*แอรรี่กรองสี: สายตั้ง RGB
* สีจอ: 16.7 M
* ความละเอียด (พิกเซล): 640*3 ((RGB) * 480
*ทิศทางการดู: 12 โมง
* โหมดการแสดง:TN / สายส่ง / ปกติสีขาว
* ขนาดรวม:
117.65 ((W)×88.43 ((H)×5.7 ((T) มม
* พื้นที่ทํางาน:
101.57 ((W)×76.18 ((H) มม.
* ความสว่าง: 250 cd/m2
* ความแตกต่าง: 500:1
* ประเภทอินเตอร์เฟซ:อินเตอร์เฟซ RGB คู่เคียง 24 บิต
* ปิน NO.: 50
* ประเภท Backlight: 15 ชิ้น ขณะที่ LED
*น้ําหนัก: TBD g
* อุณหภูมิการทํางาน: -20 ~ + 70 °C
* อุณหภูมิการเก็บรักษา: -30 ~ + 80 °C
5บริการของเรา
(1) สายการผลิตแบบอัตโนมัติเต็ม / ครึ่ง รับประกันคุณภาพที่ดีที่สุด
(2) การออกแบบตามความต้องการ
(3) การจัดส่งเร็ว ประมาณ 20 วันสําหรับเวลานํา
(4) ตัวอย่างมีตามคําขอ; สั่ง MOQ ขนาดเล็กสามารถเจรจาได้
(5) ให้บริการที่ดีที่สุดก่อนการขายและหลังการขายให้คุณ
