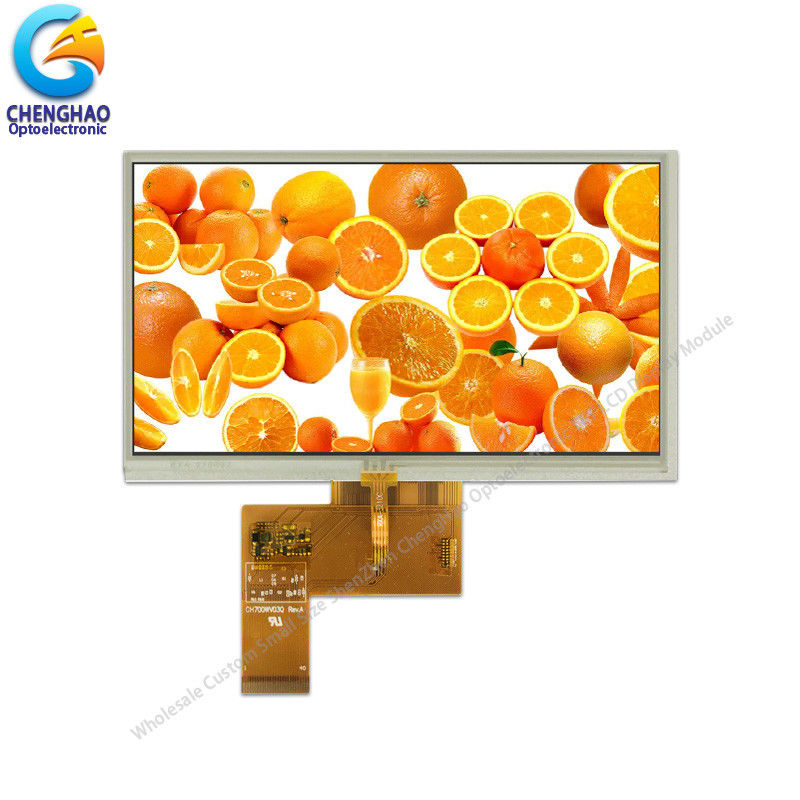

7.0" TFT RTP แผ่นจอสัมผัส 40 ปิน 24 บิต อินเตอร์เฟซ RGB

รายละเอียดสินค้า

800*480 แผ่นจอสัมผัสแบบต้านทาน 40 Pin 24 Bit RGB Interface

1รายละเอียดของโมดูลจอสัมผัส

2. คําอธิบายของจอ LCD

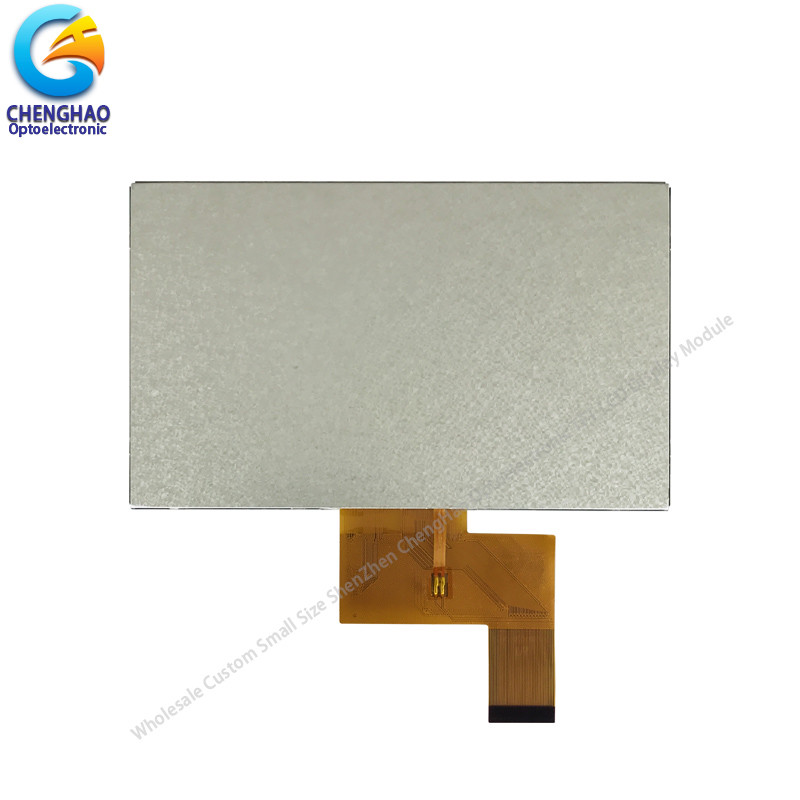

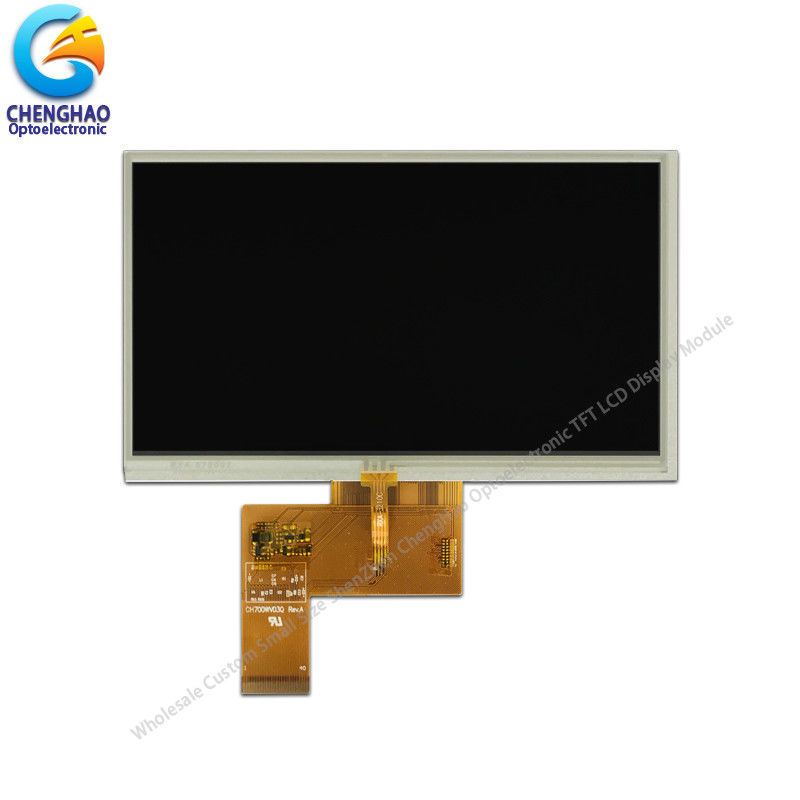

ChengHao Display โมเดล CH700WV03A-T เป็นจอกระจกเหลว (LCD) ทรานซิสเตอร์หนังบาง (TFT) แมทริกซ์เคลื่อนไหวสีที่ใช้ TFT ซิลิคอนออมฟ์เป็นอุปกรณ์สลับรุ่นนี้ประกอบด้วยแผ่น LCD TFT, ไดรฟ์ IC, ไฟหลังความสว่างสูง, แผ่นสัมผัส Resistive และ FPC.
LCD TFT นี้มีพื้นที่การแสดงที่ใช้งาน 7.0 นิ้ว (หน้าจอทัศนศิลป์) ที่วัดทางด้านขอบด้วยความละเอียด 800 × 3 ((RGB) × 480 จุด
ไดรเวอร์ที่ใช้ในโครงการนี้สามารถแสดงสี 16M โดยการเข้าสัญญาณ RGB 24 บิต และติดตั้งบนกระจก, การเชื่อมต่อผ่าน FPC รวมถึงองค์ประกอบในการขับเคลื่อนโมดูลจอหนุนอินเตอร์เฟซ RGB คู่เคียง 24 บิตอินเตอร์เฟซ
นอกจากนี้ FPC ยังสามารถปรับแต่งได้ตามความต้องการของลูกค้า เช่น การปรับปรุงแสงเบื้องหลังและโครงสร้าง RTP การนิยามอินเตอร์เฟส เป็นต้น
สอดคล้องกับ RoHS และไม่มีฮาโลเจน

3. การออกแบบของ 800x480 จอ LCD

หมายเหตุ:
(1) ประเภทจอ: 7.0" TFT LCD
(2) ทิศทางการดู: 12:00
(4) โหมด Polarizer: Tn / Transmissive / ปกติในขณะที่
(5) อุณหภูมิการทํางาน: -20 ~ 70 °C
(6) ความร้อนในการเก็บ: -30 ~ 80 °C
(7) ความอดทนของเครื่องหมาย: ± 020
(8) การคุ้มครอง: ROHS

4. Qucik รายละเอียดของจอ LCD Touch

* ชื่อ LCD: 800*480 พานีลจอสัมผัสแบบต้านทาน 40 Pin 24 Bit RGB Interface
* เลขส่วน: CH700WV03A-T
* ขนาด: 7.0 นิ้ว
* การสนับสนุนแผ่นสัมผัส แบบ: RTP
* ประเภทการแสดง:7.0TFT+RTP
* สีจอ: 16M
* ความละเอียด (พิกเซล): 800*480
*ทิศทางการดู:12:00

*ทิศทางการพลิกระดับสีเทา: 6 โมง

*การจัดเรียงพิกเซลสี: สายตั้ง RGB

* โหมดการแสดง:TN / สายส่ง / ปกติสีขาว
* ขนาดรวม:164.9 ((W)×100.0(H)×4.9 ((T) มม

* พื้นที่ทํางาน:154.08 ((W)×85.92 ((H) มม

* จุดปิช: 0.1926 (W)×0.1790 (H) มิลลิเมตร

* ความสว่าง: 250 cd/m2
* ความแตกต่าง: 500:1
* ประเภทอินเตอร์เฟซ:อินเตอร์เฟซ RGB คู่เคียง 24 บิต
* ปิน NO.: 40
* สูงปิน: 0.35 มม.
* แบ็คไลท์:21 LED ขาว

*อุณหภูมิการทํางาน: -20 ~ +70

* อุณหภูมิการเก็บ: -30 ~ +80°C

5บริการของเรา

นโยบายการขนส่ง:
1- โดยปกติ เราส่งผ่าน Fedex / DHL / UPS, ทางด่วน (2-7 วันทําการถึง), เหมาะสําหรับการสั่งซื้อขนาดเล็ก
2- การส่งทางทะเล (25-40 วันถึง) ค่าใช้จ่ายต่ํา ท่าเรือไปท่าเรือ โดยปกติสําหรับการสั่งซื้อปริมาณใหญ่

ปรับแต่ง/OEM:
บริการตามสั่งก็โอเค

นโยบายตัวอย่าง:
1- โดยปกติเรานําเสนอตัวอย่างสุ่มฟรี แต่กับค่าจัดส่งตัวอย่างของคุณค่าจัดส่ง
2- เรานําเสนอ 1-2 pcs ตัวอย่างแต่ละอย่างสุ่ม, ถ้าสําหรับ pcs เพิ่ม, เราจะพยายามส่งให้คุณ, ถ้าไม่และคุณต้อง

ขอตัวอย่างเพิ่มเติม เราจะคิดค่าตัวอย่างเท่ากัน สําหรับการทําตัวอย่างเพิ่มเติมให้คุณ

ขั้นตอนการสั่งซื้อง่าย
กรุณายืนยันชื่อสินค้า รูปภาพ สีและปริมาณ ก่อนสั่งซื้อ
