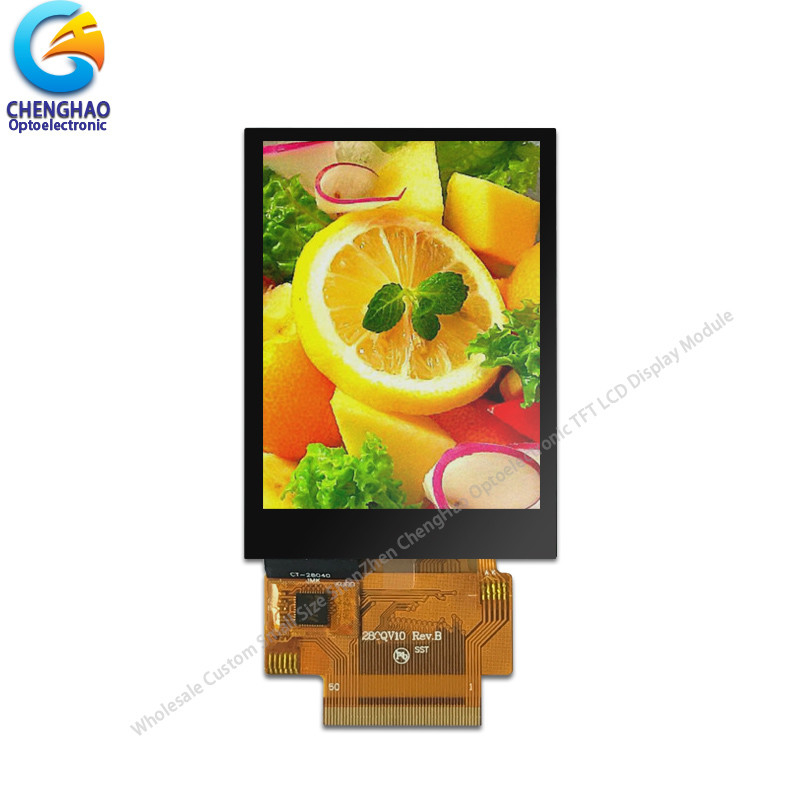

2.8" Multi Touch Capacitive Touch Screen 240x320 Dots SPI RGB TFT LCD โมดูล

รายละเอียดสินค้า

2.8" มัลติทัช คาปาซิติฟ ทัชสกรีน 240*320 SPI RGB Tft Lcd Module

1รายละเอียดของจอ LCD สี

2. คําอธิบายของจอ LCD สว่าง

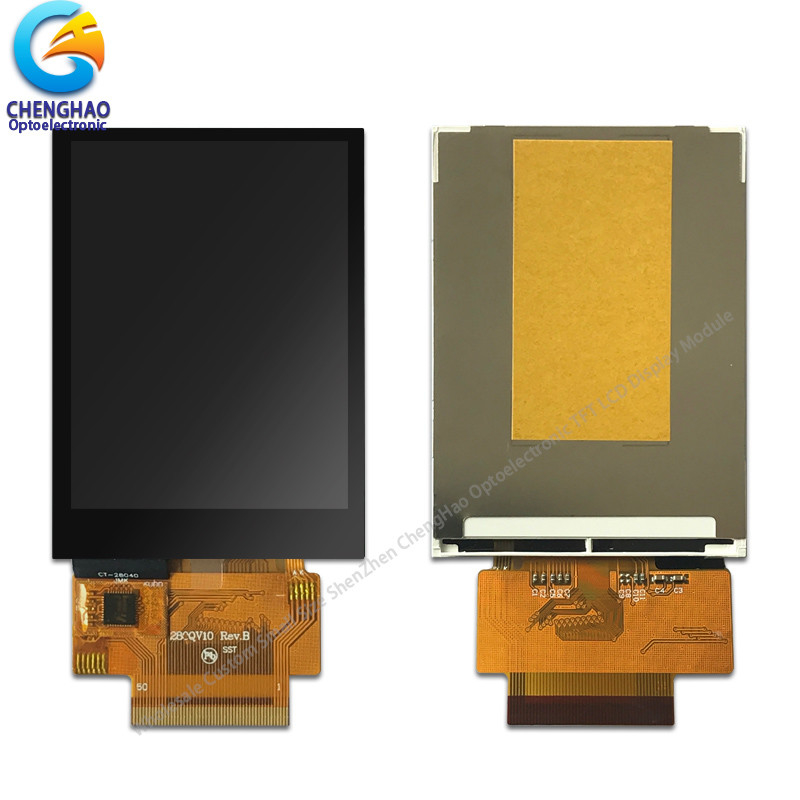

CH280QV10-CT เป็นโมดูล LCD TFT (Thin Film Transistor) สีขนาด 2.8 นิ้ว (รูปภาพ) 240*320 จุด (LCD) ประกอบด้วยแพเนล tft lcd, IC การควบคุม, แผ่นสว่างหลังแผ่นสัมผัสแบบจุและ FPC.

ILI9341 ใช้เป็น IC การควบคุมของโมดูลนี้ ซึ่งติดตั้งบนกระจกและเชื่อมต่อกันกับส่วนประกอบการแสดงภาพอื่น ๆ ผ่าน FPC

4pcs ไลด์สีขาวคู่ติดตั้งในชุดแสงเบื้องหลัง, ซึ่งทําให้ความสว่าง 280 cd / m2 ในพื้นที่แสดงภาพ.

ประเภทแผ่นสัมผัสนี้คือแผ่นสัมผัสแบบจุ (CTP) ซึ่งใช้ FT6236 เป็น IC ไดรเวอร์สําหรับ CTP และเชื่อมต่อกันกับส่วนประกอบอื่น ๆ ผ่านอินเตอร์เฟซ I2C

FPC สามารถปรับแต่งใหม่ได้ตามความต้องการของลูกค้า รวมถึงโครงสร้างรูปร่าง FPC การนิยามอินเตอร์เฟซ เป็นต้น

นอกจากนี้เรามีประสบการณ์ที่รวยในการให้บริการแก้ไขจอสัมผัสสําหรับลูกค้า CH280QV10-CT ยังสามารถเปลี่ยนแผ่นสัมผัสแบบต้านทานได้ตามความต้องการของลูกค้าของคุณ

หาก CH280QV10-CT ไม่สามารถตอบสนองความต้องการของคุณ เรามีจํานวนมากของผลิตภัณฑ์คล้าย ๆ กันให้คุณเลือก, กรุณาติดต่อเราเพื่อรายละเอียด.

3. การวาดภาพของจอสัมผัส 2.8 ความจุ

หมายเหตุ:
(1) ประเภทจอ: 2.8 "TFT + แผ่นสัมผัสจุ
(2) ทิศทางการดู: 6:00
(3) IC เครื่องขับเคลื่อนโมดูล: ILI9341
(4) อุณหภูมิการทํางาน: -20 ~ 70 °C
(5) อุณหภูมิการเก็บรักษา: -30 ~ 80 °C
(6) ความอดทนของเครื่องหมาย: ± 020
(7) การป้องกัน: ROHS

4รายละเอียดรวดเร็วของ 2.8 นิ้ว tft lcd

* ชื่อจอ LCD: 2.8 นิ้ว Industrial Touch Screen Display Module 240x320 SPI Tft แพเนลจอ LCD
* เลขส่วน: CH280QV10-CT
* ขนาด: 3.8 นิ้ว
* พร้อมกับแผ่นสัมผัส หรือไม่: ใช่
* ประเภทสัมผัส: ความจุ
* ประเภทจอ: TFT
* สีจอ: 262K / 65K
* ความละเอียด (พิกเซล): 240*3 ((RGB) * 320
*ทิศทางการดู: 6:00
* IC ระบบควบคุม: ILI9341
* รูปแบบการแสดง: TN / Transmissive / ปกติเป็นสีขาว
* ขนาดรวม: 50.0 ((W) * 69.2 ((H) * 4.0 ((T) mm
* พื้นที่ใช้งาน: 43.2 ((W) * 57.6 ((H) mm
* ความสว่าง: 280 cd/m2
* ความแตกต่าง: 500:1
* ประเภทอินเตอร์เฟซ:

อินเตอร์เฟซ TFT: SPI, MCU,SPI+RGB

อินเตอร์เฟซ CTP: I2C
* ปิน NO.: 50 ปิน
* สูงปิน: 0.35 มม.
* CTP ความดันการเข้า: 2.8 ~ 3.3V
* ประเภทและสีของไฟหลัง: ไฟหลัง LED/สีขาว
ไฟหลัง: 4 LED ตรงกัน

* หมายเหตุ CTP:

(1) LENS + ITO Glass + FPC + แคลม

ไอโต้กลาส:0.4 มิลลิเมตร
เลนส์: แก้ว 0.7 มิลลิเมตร
IC:FT6236

(2) ความกระชับกําลังการทํางาน:2.8V-3.3V
(3) การแพร่ระบาด ≥87%
(4) ความแข็งของฝา: 6H
(5) อุณหภูมิการทํางาน: -20 °C ~ + 70 °C, ≤ 90% RH
(6) อุณหภูมิการเก็บรักษา: -30 °C ~ + 80 °C, ≤ 90% RH

5การใช้งานโมดูล LCD ที่กําหนดเอง

6. FAQ

Q: เวลานําของคุณเป็นเวลานานแค่ไหนสําหรับการผลิตจํานวนมาก?
A: ใช้เวลาประมาณ 20 - 45 วันทํางานสําหรับการผลิตจํานวนมาก ขึ้นอยู่กับรุ่นและปริมาณการสั่งซื้อ

ถาม: วิธีการให้การจัดส่งที่มั่นคงในระยะยาว
ตอบ: อันดับแรก เราจะแนะนําผลิตภัณฑ์ที่สามารถนําเสนอให้กับลูกค้าได้นาน และอันดับสอง เราจะมีสต๊อกจํานวนมากล่วงหน้าเป็นเวลานาน

Q: วิธีการชําระเงินของคุณสําหรับการผลิตจํานวนมากคืออะไร?
A: โดยทั่วไปหลังจากได้รับเงินฝาก 50%-100% จากลูกค้า พวกเขาเริ่มเตรียมวัสดุ การจัดส่งประมาณ 5 วันทําการหลังจากได้รับการชําระเงินสุดท้าย

Q: คุณจะตรวจสอบสินค้าก่อนการจัดส่ง?
ตอบ: ครับ เราจะส่งสินค้าหลังจากตรวจสอบ 100%

Q: ระยะเวลาการรับประกันของคุณนานแค่ไหน?
A: เรารับประกันคุณภาพ 1 ปี
