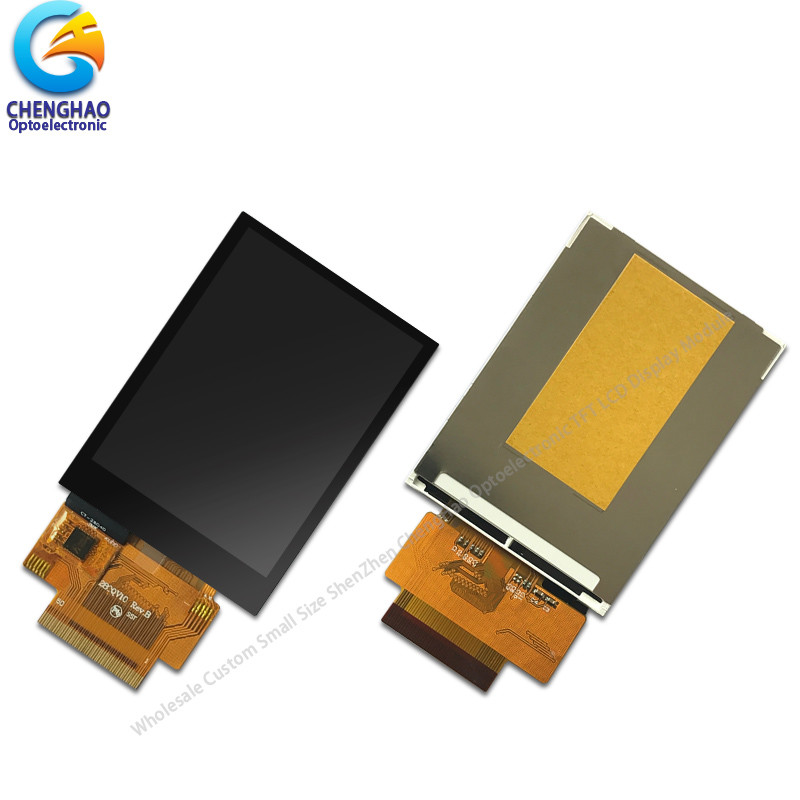

2โมดูลจอสัมผัสอุตสาหกรรมขนาด.8 นิ้ว ขนาด 240x320 จุด SPI Tft LCD Panel

รายละเอียดสินค้า

2โมดูลจอสัมผัสอุตสาหกรรมขนาด.8 นิ้ว 240x320 SPI Tft LCD Panel

1รายละเอียดของโมดูล LCD ขนาดเล็ก

2. คําอธิบายของจอ LCD touchscreen

ChengHao Display โมเดล CH280QV10-CT เป็นจอกระจกเหลว (LCD) ที่ใช้ TFT ซิลิคโฟมเป็นอุปกรณ์เปลี่ยนรุ่นนี้ประกอบด้วยแผ่น LCD TFTหน่วยขับเคลื่อน IC แผ่นสัมผัสความจุ ไฟหลังและ FPC

LCD TFT นี้มีพื้นที่การแสดงที่ใช้งาน 2.8 นิ้ว (จอตั้ง) ที่วัดทางด้านขนานด้วยความละเอียด 240*320 จุด

ไดรเวอร์ที่ใช้ในโครงการนี้คือ ILI9341 หรือมีความสอดคล้อง และสามารถแสดงสี 262K / 65K โดยการใส่สัญญาณ RGBเครื่องขับเคลื่อนติดตั้งบนกระจกและการเชื่อมต่อระหว่างทางผ่าน FPC รวมถึงส่วนประกอบในการขับเคลื่อนโมดูลจอ.

นอกจากนี้ FPC ยังสามารถปรับแต่งได้ตามความต้องการของลูกค้า เช่น การปรับปรุงแสงเบื้องหลังและโครงสร้าง FPC การนิยามอินเตอร์เฟส เป็นต้น

สอดคล้องกับ RoHS และไม่มีฮาโลเจน

3. การวาดภาพของจอ LCD ขนาดเล็ก

หมายเหตุ:
(1) ประเภทจอ: 2.8 นิ้ว TFT + CTP
(2) ทิศทางการดู: 6 โมง
(3) IC การควบคุม: ILI9341
(4) อุณหภูมิการทํางาน: -20 ~ 70 °C
(5) อุณหภูมิการเก็บรักษา: -30 ~ 80 °C
(6) ความอดทนของเครื่องหมาย: ± 020
(7) การป้องกัน: ROHS

4. รายละเอียดรวดเร็วของ tft สกรีนสี

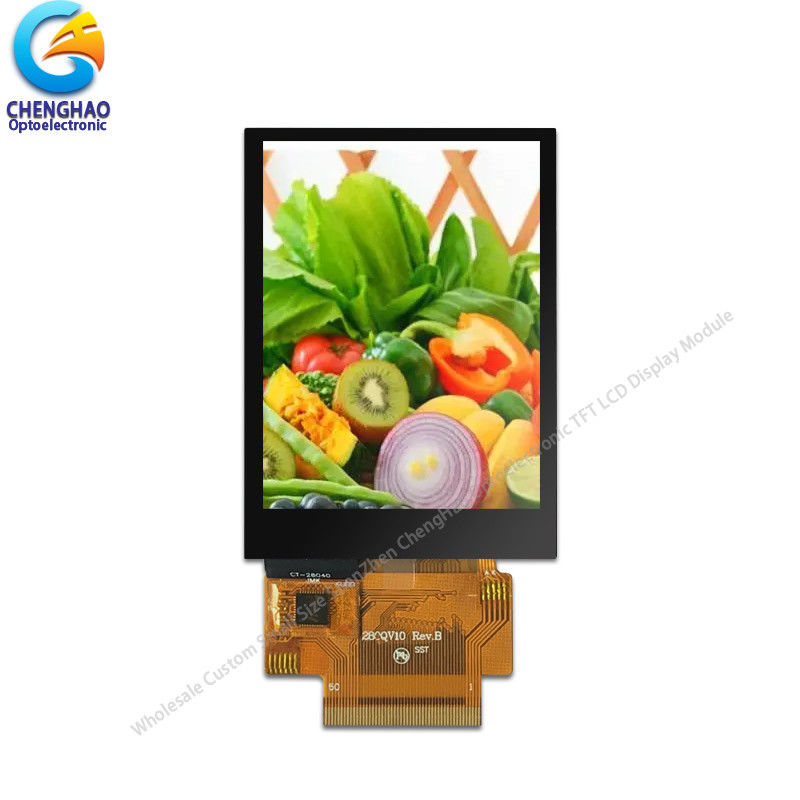

* ชื่อจอ LCD: 2.8 นิ้ว Industrial Touch Screen Display Module 240x320 SPI Tft แพเนลจอ LCD
* เลขส่วน: CH280QV10-CT
* ขนาด: 3.8 นิ้ว
* พร้อมกับแผ่นสัมผัส หรือไม่: ใช่
* ประเภทสัมผัส: ความจุ
* ประเภทจอ: TFT
* สีจอ: 262K / 65K
* ความละเอียด (พิกเซล): 240*3 ((RGB) * 320
*ทิศทางการดู: 6:00
* IC ระบบควบคุม: ILI9341
* รูปแบบการแสดง: TN / Transmissive / ปกติเป็นสีขาว
* ขนาดรวม: 50.0 ((W) * 69.2 ((H) * 4.0 ((T) mm
* พื้นที่ใช้งาน: 43.2 ((W) * 57.6 ((H) mm
* ความสว่าง: 280 cd/m2
* ความแตกต่าง: 500:1
* ประเภทอินเตอร์เฟซ:

อินเตอร์เฟซ TFT: SPI, MCU,SPI+RGB

อินเตอร์เฟซ CTP: I2C
* ปิน NO.: 50 ปิน
* สูงปิน: 0.35 มม.
* CTP ความดันการเข้า: 2.8 ~ 3.3V
* ประเภทและสีของไฟหลัง: ไฟหลัง LED/สีขาว
ไฟหลัง: 4 LED ตรงกัน

5การใช้งาน tft display สี

6บริการของเรา

(1) และถ้ามันจําเป็นสําหรับคุณที่จะมีการสนับสนุนทางเทคนิคในกระบวนการการพัฒนา, เราสามารถให้มันสําหรับคุณในเวลาใด ๆ.
(2) คุณภาพที่ดีและเครดิตคือจิตวิญญาณของบริษัทของเรา ก่อนการจัดส่ง เราจะรับประกันว่าผลิตภัณฑ์จะทําการทดสอบการแก่ตัวและ 100% ของการตรวจจับทางสายตาและไฟฟ้า
(3) เมื่อผลิตภัณฑ์มีการปรับปรุง เราก็จะแจ้งลูกค้าที่เกี่ยวข้องล่วงหน้า และผลิตภัณฑ์การปรับปรุงสามารถเข้ากันได้อย่างสมบูรณ์แบบกับผลิตภัณฑ์เก่า
(4) ระยะเวลาการรับประกันของสินค้าคือ 12 เดือน
