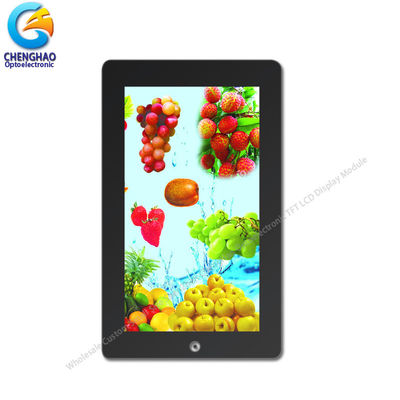

8 บิท MCU จอสัมผัสจอจดจําหน่าย 7 นิ้ว 800x480 ดอท โมดูล LCD TFT

รายละเอียดสินค้า

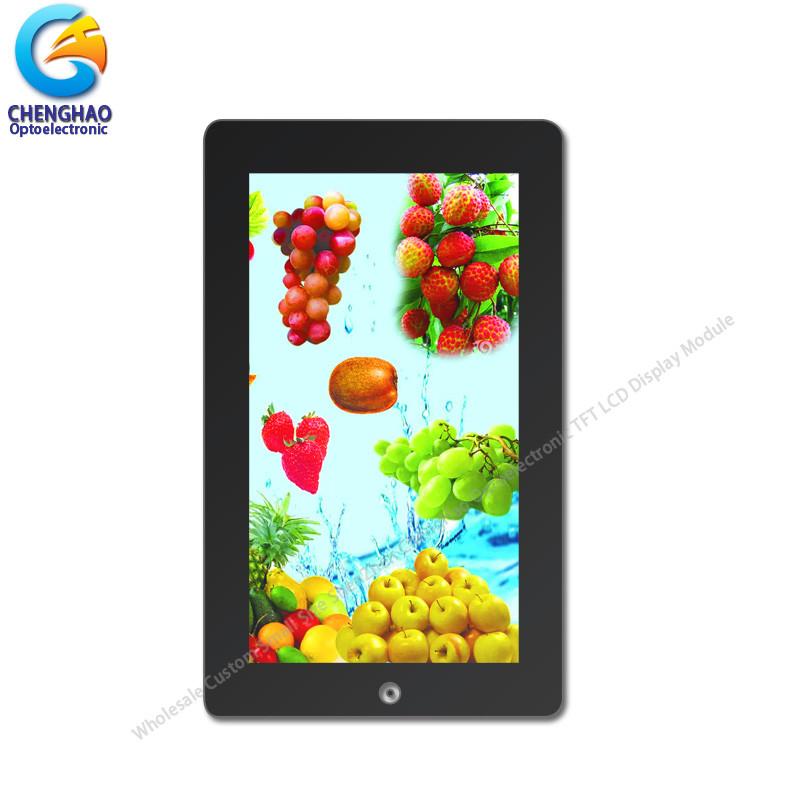

มอนิเตอร์จอสัมผัสความจุ 7 นิ้ว 800*480 Tft Lcd Module

1รายละเอียดมอนิเตอร์จอสัมผัส

2. คําอธิบายของจอสัมผัส

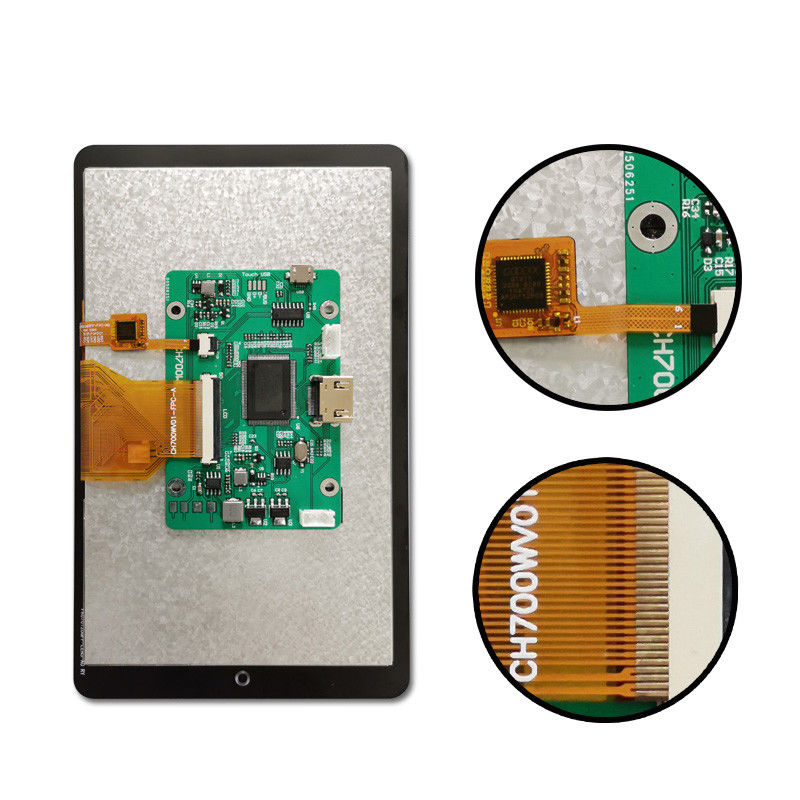

ChengHao Display model CH700WV01E-CTD เป็นจอกระจกเหลว (LCD) ที่ใช้ TFT ซิลิคอนออมฟ์เป็นอุปกรณ์สลับรุ่นนี้ประกอบด้วยแผ่น LCD Tn TFT, ไดรฟ์ IC, CTP, ไฟหลังและ FPC.

LCD TFT นี้มีพื้นที่การแสดงที่ใช้งาน 7.0 ′′ (จอแนวราบ) ที่วัดทางด้านขอบด้วยความละเอียด 800 * 480 จุด ผู้ขับรถสามารถแสดงสี 16M โดย RGBการเข้าสัญญาณและติดตั้งบนกระจกและการเชื่อมต่อระหว่างทางผ่าน FPC รวมถึงองค์ประกอบในการขับเคลื่อนโมดูลจอ. 8 บิต MCU อินเตอร์เฟซสนับสนุน

นอกจากนี้ FPC ยังสามารถปรับแต่งได้ตามความต้องการของลูกค้า เช่น การปรับปรุงแสงเบื้องหลังและโครงสร้าง FPC การนิยามอินเตอร์เฟส เป็นต้น

สอดคล้องกับ RoHS และไม่มีฮาโลเจน

หาก CH700WV01E-CTD ไม่ตรงกับความต้องการของโครงการของคุณ เรามีสินค้ามาตรฐานที่คล้ายกันหลายอย่างให้คุณเลือก กรุณาติดต่อเราเพื่อข้อมูลสินค้าเพิ่มเติม

3.ภาพวาดของโมดูลจอสัมผัส

หมายเหตุ:
(1) ประเภทจอ: 7 นิ้ว TFT LCD + CTP
(2) ทิศทางการดู: 12:00
(4) โหมด Polarizer: TN / ผ่าน / ปกติเป็นสีขาว
(5) อุณหภูมิการทํางาน: -20 ~ 70 °C
(6) ความร้อนในการเก็บ: -30 ~ 80 °C
(7) ความอดทนของเครื่องหมาย: ± 020
(8) การคุ้มครอง: ROHS

4. Qucik รายละเอียดของโมดูลจอสัมผัสสี

* ชื่อ LCD: มอนิเตอร์จอสัมผัสขนาด 7 นิ้ว 800*480 Tft Lcd Module
* เลข LCM: CH700WV01E-CTD
* ขนาด: 7.0 นิ้ว
*ประเภทจอ: 7 "TFT + CTP
* สี: 16.7 M
* การจัดจุด: 800x3 ((RGB) x480 จุด
*ทิศทางการดู: 12:00

*การจัดเรียงพิกเซลสี: สายตั้ง RGB

* โหมดการแสดง:ส่งส่ง / ส่งผล
* มิติของกรอบ: 186.9 * 110.6 * 5.15 มม

* พื้นที่แสดง: 154.08*85.92 มิลลิเมตร
* ความแตกต่าง: 500
* ประเภทอินเตอร์เฟส: 8 บิต mcu
* ปิน NO.: 50 ปิน

*อุณหภูมิการทํางาน: -20 ~ +70

* อุณหภูมิการเก็บ: -30 ~ +80°C

5การใช้โมดูล LCD หน้าจอสัมผัส
