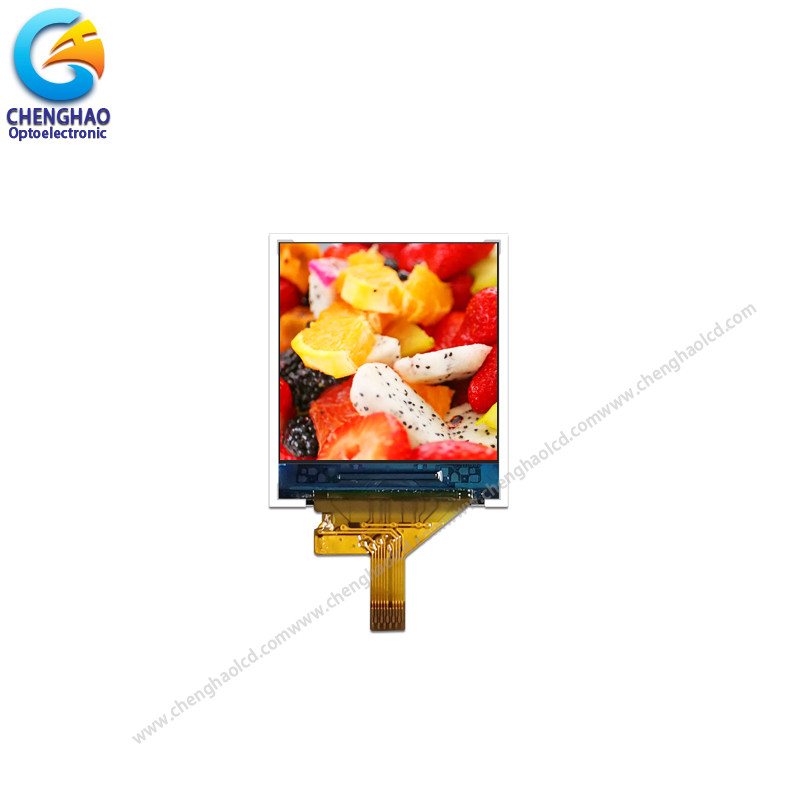

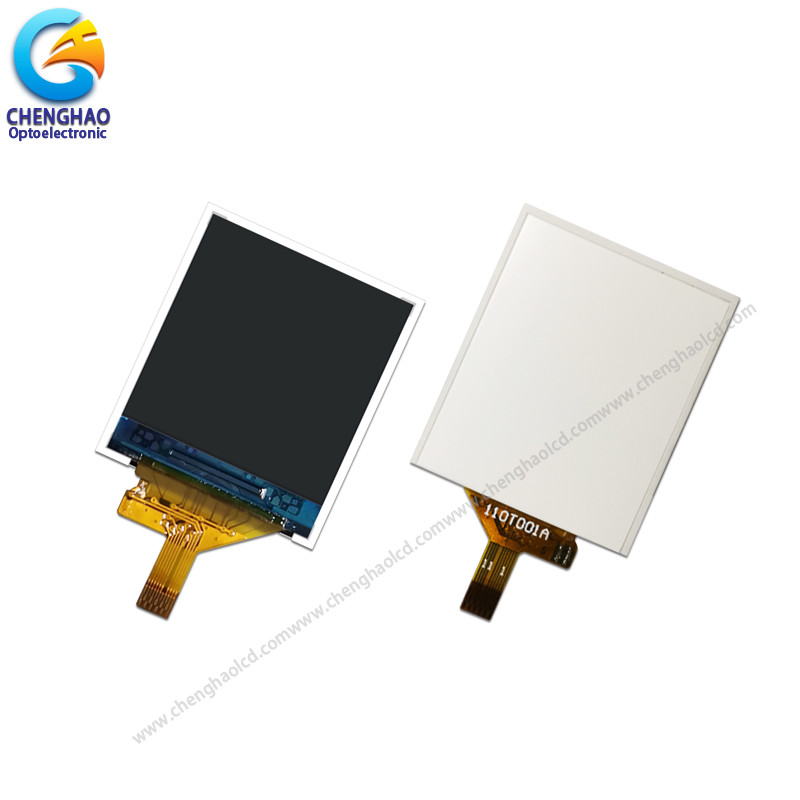

1.1 นิ้ว IPS LCD Display RGB 96x96 จุด ความละเอียด 4 เส้น SPI Interface

รายละเอียดสินค้า

1.1 นิ้ว IPS LCD Display ความละเอียด 96x96 4line SPI Interface

1รายละเอียดโมดูล LCD ขนาดเล็ก

2คําอธิบายของจอ LCD ขนาดเล็ก


ChengHao Display โมเดล CH110T001A เป็นจอกระจกเหลว (LCD) ทรานซิสเตอร์หนังบาง (TFT) แมทริกซ์เคลื่อนไหวสีที่ใช้ TFT ซิลิคอนออมฟ์เป็นอุปกรณ์การสลับรุ่นนี้ประกอบด้วยแผ่น LCD IPS TFT, ขับเคลื่อน IC, ไฟหลังและ FPC.

LCD TFT นี้มีพื้นที่การแสดงที่ใช้งาน 1.1 ′′ (จอแนวตั้ง) ที่วัดทางด้านขอบด้วยความละเอียด 96 ((RGB) x 96 จุด

ไดรเวอร์สามารถแสดงสี 65K / 262K โดยการเข้าสัญญาณ RGB และติดตั้งบนกระจกและการเชื่อมต่อระหว่างทางผ่าน FPC รวมถึงองค์ประกอบในการขับเคลื่อนโมดูลจอ

นอกจากนี้ FPC ยังสามารถปรับแต่งได้ตามความต้องการของลูกค้า เช่น การปรับปรุงแสงเบื้องหลังและโครงสร้าง FPC การนิยามอินเตอร์เฟส เป็นต้น

สอดคล้องกับ RoHS และไม่มีฮาโลเจน


3. การวาดภาพของจอ LCD TFT

หมายเหตุ:
(1) ประเภทจอ: TFT 1.1 นิ้ว
(2) ทิศทางการมอง: 80/80/80/80
(3) LCD Drive IC:ST7735S
(4) อุณหภูมิการทํางาน: -20 ~ 70 °C
(5) อุณหภูมิการเก็บรักษา: -30 ~ 80 °C
(6) การป้องกัน: ROHS



4รายละเอียดรวดเร็วของ TFT LCD Display

 * ชื่อจอ LCD: จอ LCD IPS ขนาด 1.1 นิ้ว ความละเอียด 96x96 4 สาย SPI Interface
* เลขส่วน: CH110T001A
* ขนาด: 1.1 นิล
* พร้อมปานล์สัมผัส หรือไม่: ไม่
* การสนับสนุน ประเภทสัมผัส: ความจุ / ความต้านทาน
*ประเภทจอ: 1.1 นิ้ว TFT
* สีจอ: 262K/65K
* ความละเอียด (พิกเซล): 96 ((RGB) * 96
* พิกเซลปิช:0.207 ((W)×0.207 ((H) มม.

* ทิศทางการมอง: 80/80/80/80
* IC ระบบควบคุม:ST7735S
* รูปแบบการแสดง: ส่งสัญญาณ / ปกติดํา
* ขนาดรวม:25.46 ((W)×29.54 ((H)×2.3 ((T) มม
* พื้นที่ทํางาน:19.87 ((W)×19.87 ((H) มม

* ความสว่าง: 250 cd/m2
* ความแตกต่าง: 800
* ประเภทอินเตอร์เฟส: SPI 4 เส้น
* ปิน NO.: 11 ปิน
* ประเภทและสีของไฟหลัง: ไฟหลัง LED/สีขาว
ไฟหลัง: 1 LED ตรงกัน
ถ้า=20mA, Vf =3.2V
* LED อายุการใช้งาน: 20000 ชั่วโมง


5การใช้งานของโมดูล LCD สี




6ข้อประกอบทั่วไป



Q1: คุณเป็นผู้ผลิต?
ตอบ: ครับ เราเป็นผู้ผลิต
Q2: เวลาในการจัดส่งของคุณนานแค่ไหน?
A: ปกติ 3-5 วันทําการหลังจากการชําระเงิน; คําสั่งความต้องการพิเศษ, เวลาในการจัดส่งคือการต่อรอง.
Q3: ถ้าผลิตภัณฑ์ไม่สามารถทํางานหลังจากได้รับมัน,ฉันควรจะทําอย่างไร?
ตอบ: เราจะเปลี่ยนสินค้าใหม่ให้ท่านทันที แล้วเราจะตัดสินเรื่องนั้น
Q4: คุณยอมรับการออกแบบ OEM?
A: ใช่เราทํา เราสามารถออกแบบตามความต้องการของคุณ MOQ ปกติ 100-1000.
Q5: คุณยอมรับการชําระเงิน 30% ก่อน?
ตอบ: ใช่ เราสามารถเริ่มเตรียมสินค้าของคุณเมื่อได้รับการชําระเงิน 30% และส่งพวกเขาหลังจากได้รับการชําระเงินที่เหลือ 70%
Q6: คุณยอมรับเงื่อนไขสีอะไร?
A: เรายอมรับ Paypal, T / T, Western Union, Wechat, Alipay, ในเงินสด (RMB หรือ USD)
