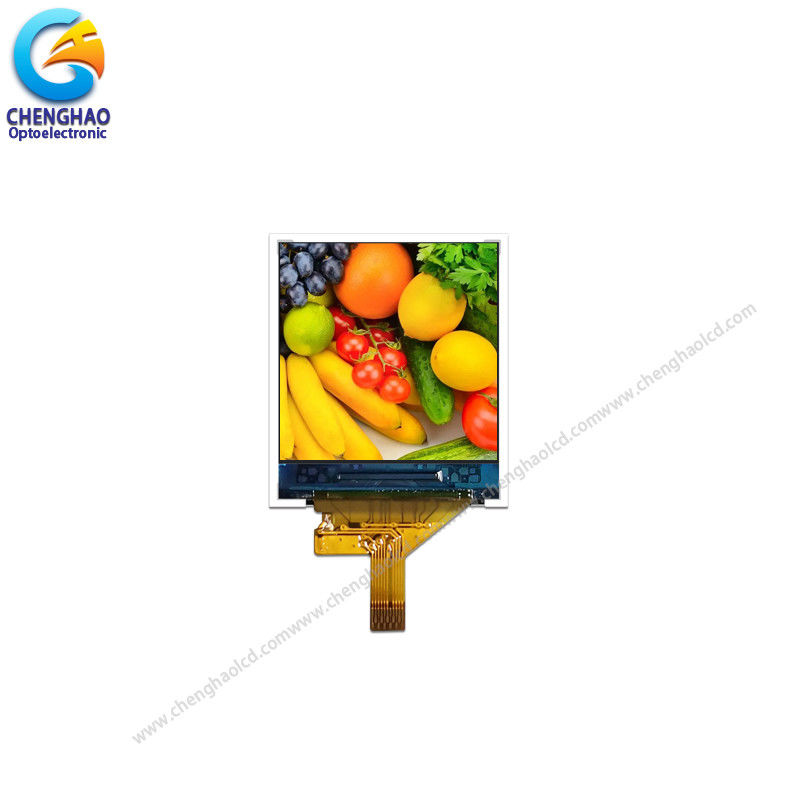

96X96 จุด TFT LCD Display 1.1 นิ้ว 4 เส้น SPI TFT LCD แพเนลด้วย ST7735S

รายละเอียดสินค้า

1. 1 นิ้ว TFT LCD Display 96 * 96 จุด 4 เส้น SPI TFT LCD Panel

1รายละเอียดของ tft มอนิเตอร์สี

2. คําอธิบายของ tft display สี

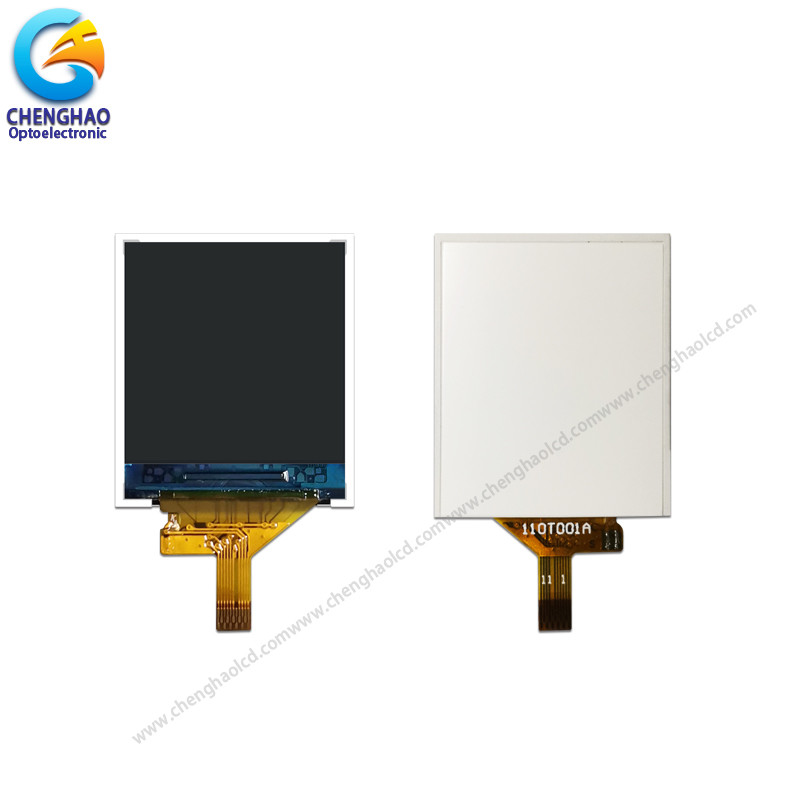

CH110T001A เป็นโมดูล LCD ขนาดเล็ก ผลิตโดยโรงงาน Chenghaoเป็นจอจอกระจกเหลว (LCD) ทรานซิสเตอร์หนังบาง (TFT) แมทริกซ์แอคทีฟสีที่ใช้ TFT ซิลิคอนออมฟ์เป็นอุปกรณ์สลับ.

โมดูล tft lcd นี้มีแพเนล ips tft lcd, IC การควบคุม, แบคไลท์และ FPC. แพเนล tft lcd มี 1.1 ′′ (จอตั้ง) พื้นที่แสดงผลที่วัดทางด้านขอบด้วยความละเอียด 96 ((RGB) x 96 จุด. มันติดตั้งบนกระจก ST7735s บนด้านบนคือ IC การควบคุมของโมดูลนี้, ซึ่งเชื่อมต่อกันกับองค์ประกอบอื่น ๆ ผ่าน FPC. Back Light (BL) มีเพียง 1 LED ขาว,และปริมาตรไฟฟ้าของ BL คือ VF=3.2V / IF = 20 mA

นอกจากนี้ FPC ยังสามารถปรับแต่งได้ตามความต้องการของลูกค้า เช่น การปรับปรุงแสงเบื้องหลังและโครงสร้าง FPC การนิยามอินเตอร์เฟส เป็นต้น

สอดคล้องกับ RoHS และไม่มีฮาโลเจน

3. การวาดภาพของจอแสดง tft

หมายเหตุ:
(1) ประเภทจอ: 1.1"TFT
(2) ทิศทางการมอง: 80/80/80/80
(3) โหมดการขั้ว:การส่งสัญญาณ / ลบ
(4) อุณหภูมิการทํางาน: -20 ~ 70 °C
(5) อุณหภูมิการเก็บรักษา: -30 ~ 80 °C
(6) ความอดทนของเครื่องหมาย: ± 020
(7) การป้องกัน: ROHS

4. รายละเอียดรวดเร็วของจอ LCD rgb

* ชื่อ LCD: จอ LCD TFT ขนาด 1.1 นิ้ว 96*96 จุด 4 เส้น SPI TFT LCD Panel
* เลขส่วน: CH110T001A
* ขนาด: 1.1 นิล
* พร้อมปานล์สัมผัส หรือไม่: ไม่
* รองรับชนิดการสัมผัส: CTP / RTP
*ประเภทจอ: 1.1 "TFT
* สีจอ: 262K/65K
* ความละเอียด (พิกเซล): 96*96 จุด
* ทิศทางการมอง: 80/80/80/80
* โหมดการแสดง:IPS / สายส่ง / ปกติสีดํา
* ขนาดโมดูล:25.46 ((W)×29.54 ((H)×2.3 ((T) มม

* พื้นที่ทํางาน:19.87 ((W)×19.87 ((H) มม

* ความสว่าง: 250 cd/m2
* ความแตกต่าง: 800:1
* ประเภทอินเตอร์เฟส: SPI
* ปิน NO.: 11 ปิน
* ประเภทและสีของไฟหลัง: LED ขาว
* LED อายุการใช้งาน: 20000 ชั่วโมง

5การใช้งานของจอ LCD rgb

6บริการของเรา

1และถ้ามันจําเป็นสําหรับคุณที่จะมีการสนับสนุนทางเทคนิคในกระบวนการการพัฒนา, เราสามารถให้มันสําหรับคุณในเวลาใดก็ตาม.
2คุณภาพดีและเครดิตคือจิตวิญญาณของบริษัทของเรา ก่อนการจัดส่ง เราจะรับประกันว่าสินค้าจะผ่านการทดสอบการแก่ตัวและ 100% ของสายตาและไฟฟ้า logging
3เมื่อผลิตภัณฑ์มีการปรับปรุง เราก็จะแจ้งลูกค้าที่เกี่ยวข้องล่วงหน้า และผลิตภัณฑ์การปรับปรุงสามารถเข้ากันได้อย่างสมบูรณ์แบบกับผลิตภัณฑ์เก่า
4ระยะเวลาการรับประกันสินค้าคือ 12 เดือน
