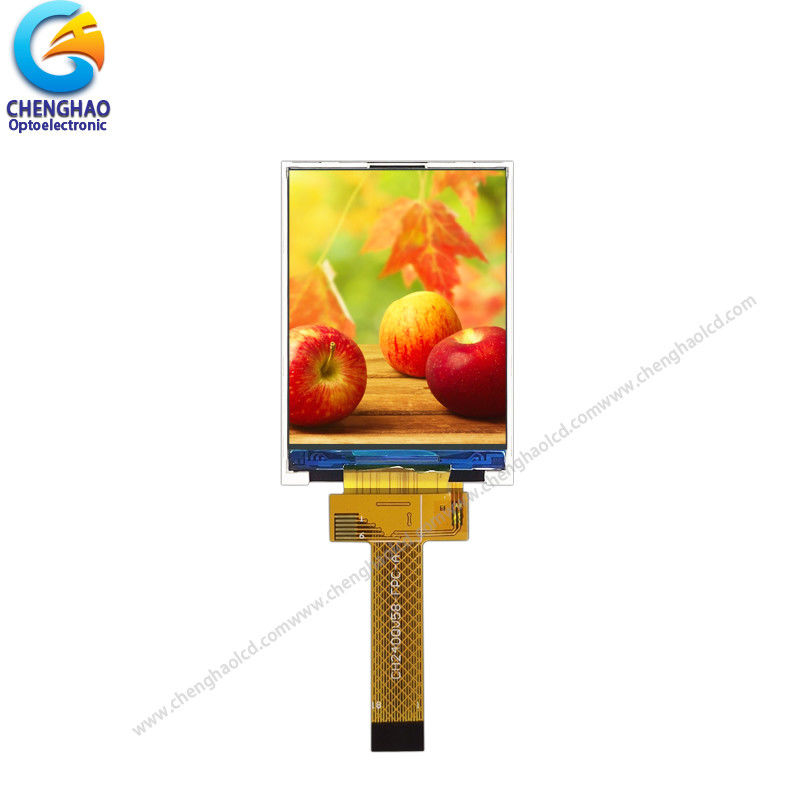

4 เส้น 8 บิต SPI อินเตอร์เฟซ LCD หน่วยแสดงผล 2.4 นิ้ว 240X320 ดอท

รายละเอียดสินค้า

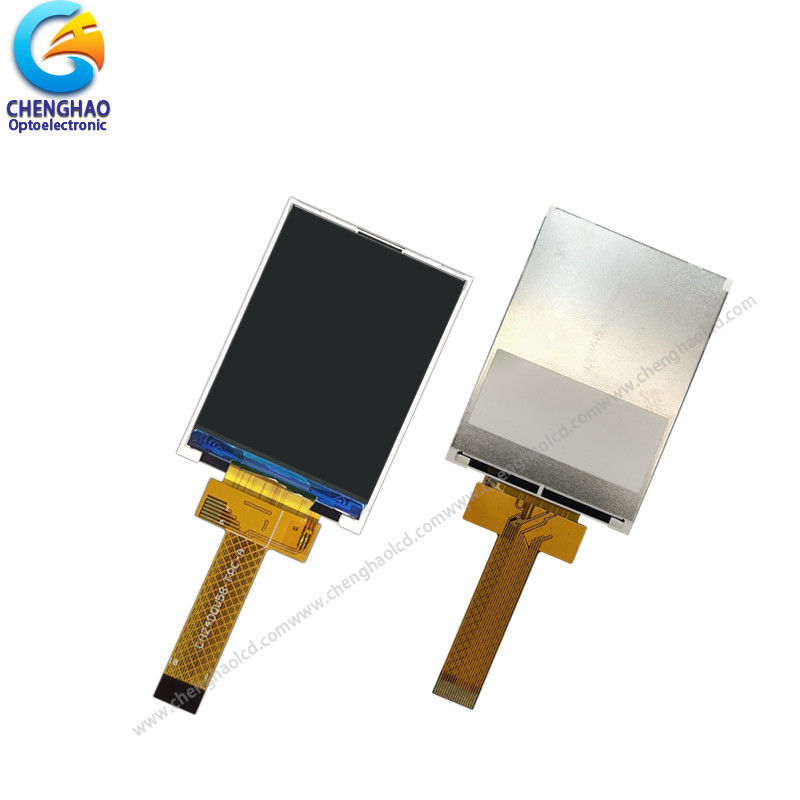

2โมดูลจอ LCD ขนาด.4 นิ้ว 240*320 SPI 18 Pin Tft 2.4 Display

1รายละเอียดของจอ LCD 2.4 นิ้ว

2. คําอธิบายของโมดูลจอ LCD 2.4 นิ้ว

CH240QV58A เป็นแบบมาตรฐานของจอ LCD tft จากบริษัท Chenghaoเป็นจอจอกระจกเหลว (LCD) ทรานซิสเตอร์หนังบาง (TFT) แมทริกซ์แอคทีฟสีที่ใช้ TFT ซิลิคอนออมฟ์เป็นอุปกรณ์สลับประกอบด้วยแผ่น LCD สี, ไฟหลัง, ไดรเวอร์ IC และ FPC

พานีล LCD tft มีพื้นที่แสดงภาพที่ใช้งาน 2.4 ′′ (จอตั้ง) วัดทางด้านขอบด้วยความละเอียด 240 * 320 จุดST7789V ติดตั้งบนกระจกถูกใช้เป็น IC การควบคุมสําหรับโมดูลจอ LCD สีนี้และสื่อสารกับส่วนประกอบอื่น ๆ ผ่าน FPC สําหรับการเชื่อมต่อ. โดยการใส่สัญญาณ RGB ไปยัง ST7735s, จอนี้สามารถแสดงสี 262k / 65K. 4-line_8bit SPI อินเตอร์เฟซสนับสนุน นอกจากนี้ FPC ยังสามารถปรับแต่งตามความต้องการของลูกค้า,เช่น การปรับปรุงแสงเบื้องหลังและโครงสร้าง FPC, การนิยามอินเตอร์เฟซ เป็นต้น

สอดคล้องกับ RoHS และไม่มีฮาโลเจน

3ภาพวาดของจอ LCD ขนาด 240x320

หมายเหตุ:
(1) แบบจอ: TFT 2.4 นิ้ว
(2) ทิศทางการดู: ALL
(4) โหมดการขั้ว:การส่งสัญญาณ / ปกติ
(5) อุณหภูมิการทํางาน: -20 ~ 70 °C
(6) ความร้อนในการเก็บ: -30 ~ 80 °C
(7) ความอดทนของเครื่องหมาย: ± 020
(8) การคุ้มครอง: ROHS

4. Qucik รายละเอียดของแผ่น LCD 240x320 tft

* ชื่อ LCD: โมดูลจอ LCD ขนาด 2.4 นิ้ว 240*320 SPI 18 Pin Tft 2.4 Display
* เลขส่วน: CH240QV58A

* ขนาด: 2.4 นิ้ว
* การสนับสนุนแผ่นสัมผัส ประเภท: CTP / RTP
*ประเภทจอ: 2.4 " TFT
* สีจอ: 262K/65K
* ความละเอียด (พิกเซล): 240 ((RGB) x320
*ทิศทางการดู: 6:00

*การจัดเรียงพิกเซลสี: สายตั้ง RGB

*สีเทา Scale ทิศทางการพลิก 12:00

* ไดรเวอร์ IC: ST7789V

* โหมดการแสดง:TN / การสื่อสาร / สีขาวปกติ
* ขนาดโมดูล:42.72 ((W)×60.26 ((H)×2.3 ((T) มม

* พื้นที่ทํางาน:36.72 ((W)×48.96 ((H) มม

* ดอทปิช:0.153 (W)×0.153 (H) มม.

* ความสว่าง: 300 cd/m2
* ความแตกต่าง: 500:1
* ประเภทอินเตอร์เฟซ:SPI 4-line_8bit
* ปิน NO.: 18 ปิน
* แบ็คไลท์:LED ขาว

*อุณหภูมิการทํางาน: -20 ~ +70

* อุณหภูมิการเก็บ: -30 ~ +80°C

5บริการของเรา

1เรามีทีมงานบริการหลังการขายมืออาชีพ ซึ่งสามารถให้การรับประกันที่แข็งแกร่ง และบริการทางเทคนิค logistic สําหรับคําสั่งของคุณ

2การเปลี่ยนภายใน 30 วันหลังจากการส่งสินค้าจากเรา เนื่องจากปัญหาสินค้า

3เรามีความร่วมมืออย่างยาวนานกับบริษัทส่งเรือหลายแห่ง และปริมาณการส่งออกของเราก็ใหญ่ บริษัทส่งเรือสามารถให้ส่วนลดที่ดีกับเราได้

4สินค้าทั้งหมดจะถูกตรวจสอบและทดสอบ ก่อนการส่ง

5. ความพึงพอใจของลูกค้าเป็นสิ่งสําคัญที่สุดสําหรับเรา หากคุณมีปัญหาหรือคําถามเกี่ยวกับการซื้อขายของเรา กรุณาติดต่อเราด้วยอีเมล มันจะตอบภายใน 24 ชั่วโมง
