รายละเอียดสินค้า

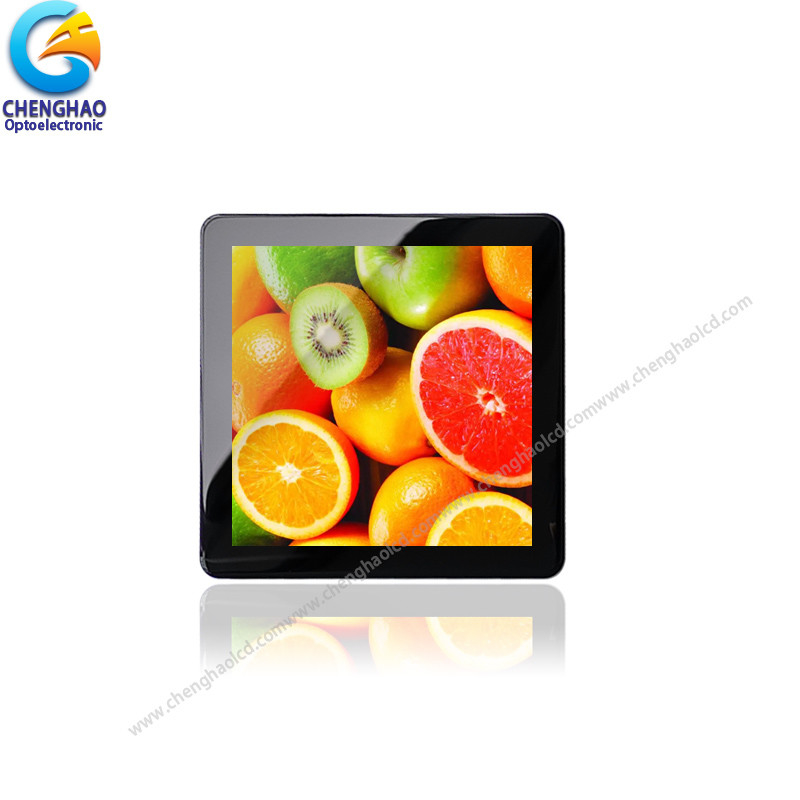

480*480 Square LCD Screen 50Pin 3.95 IPS TFT Display กับ ST7701s
1รายละเอียดของโมดูลจอสัมผัสขนาด 4 นิ้ว
| โมเดล เลขที่ |
CH400WV17B-CTBA |
| ประเภทโมดูล |
TFT+CTP |
|
ขนาดโมดูล
|
86.0(W)×86.0(H)×3.55 ((T) มม
|
|
พื้นที่ทํางาน TFT/CTP
|
71.856 ((W)×70.176 ((H) มม
|
|
LENS พื้นที่ชม
|
68 ((W)×68 ((H) มม.
|
|
ไดรเวอร์ IC
|
ST7701S
|
|
ไฟหลัง
|
8 ชิ้น LED ขาว
|
| อินเตอร์เฟซ |
SPI 3 เส้น + RGB 24 บิต
|
2. คําอธิบายของ 3.95 นิ้ว โมดูลจอสัมผัส
chenghao เป็นผู้จําหน่ายจอ LCD ให้บริการ OEM / ODM สําหรับผู้ใช้จอทั่วโลก CH400WV17B-CTBA เป็นจอสัมผัส All Black Effect ที่เชงฮาอํานวยความสะดวกให้กับลูกค้าเป็นจอจอกระจกเหลว (LCD) ที่ใช้ TFT ซิลิคอนออมฟ์เป็นอุปกรณ์สลับโดยหลักแล้วมันประกอบด้วย กล่องปก All Black Effect, แผ่น LCD TFT, ไดรเวอร์ IC, ไฟหลังและ FPC เป็นต้น

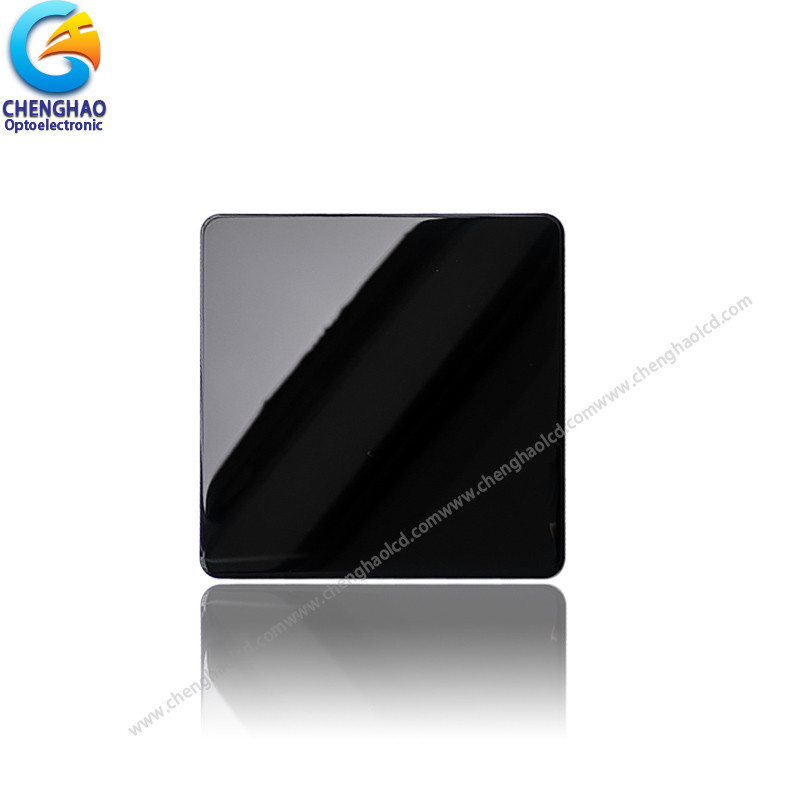

(1) กล่องกล่องมีอิฟเฟ็คต์ All Black แม้กระทั่งเมื่อจอปิด, พื้นผิวจอยังคงดูดําบริสุทธิ์, และองค์ประกอบของโมดูลจอสัมผัสไม่สามารถมองเห็นผ่านกล่องกล่อง
(2) พานีล LCD Tft มีพื้นที่แสดงภาพที่ใช้งาน 3.95 ′′ (จอสี่เหลี่ยม) วัดทางด้านด้านตรงกับความละเอียด 480 ((RGB) x 480 จุด
(3) ST7701S ที่ติดตั้งบนกระจกถูกใช้เป็น driver IC ของ Touch Screen Module และเชื่อมต่อกันกับส่วนประกอบอื่น ๆ ผ่าน FPC โดยการใส่สัญญาณ RGB ไปยัง driver ICโมดูลจอสัมผัสนี้สามารถแสดงสี 16M.
(4) ไฟหลังมี 16 ไลด์สีขาวขนาน โดยการใส่ IF = 40mA และ VF = 25.6V ไปยัง BL จอจอสามารถสร้างความสว่าง 300 cd / m2
(5) FPC ยังสามารถปรับแต่งตามความต้องการของลูกค้าได้ เช่น การปรับปรุงแสงเบื้องหลังและโครงสร้าง FPC การกําหนดอินเตอร์เฟซ เป็นต้น
สอดคล้องกับ RoHS และไม่มีฮาโลเจน
3. การออกแบบของ 4 นิ้ว tft มัดจอสัมผัส
หมายเหตุ:
(1) ประเภทจอ: 3.95 นิ้ว TFT + CTP
(2) ทิศทางการมอง: 80/80/80/80
(3) โหมดการแสดง:IPS / สายส่ง / ปกติสีดํา
(4) อุณหภูมิการทํางาน: -20 ~ 70 °C
(5) อุณหภูมิการเก็บรักษา: -30 ~ 80 °C
(6) ความอดทนของเครื่องหมาย: ± 020
(7) การป้องกัน: ROHS
4.ระวังการใช้งาน
รางวัลมันเป็นเงื่อนไขที่จําเป็นที่จะขับเคลื่อน LCDs ภายในขั้นต่ําความกระชับกําลังที่กําหนด
ความดันสูงกว่าขั้นต่ํา ส่งผลให้ LCD ใช้งานสั้นกว่า
รางวัลการปฏิกิริยาทางไฟฟ้าเคมีที่เกิดจากกระแสไฟฟ้าแบบต่อเนื่อง ทําให้จอ LCD ลงสภาพไม่ดี
ที่การใช้เครื่องขับเคลื่อนไฟฟ้าแบบตรง ควรหลีกเลี่ยง
รางวัลเวลาตอบสนองจะช้ามากในอุณหภูมิที่ต่ํากว่าที่ทํางาน
ระยะอุณหภูมิและในทางกลับกันที่อุณหภูมิสูง LCDs
อย่างไรก็ตาม ปรากฏการณ์เหล่านี้ไม่ได้หมายถึงการทํางานผิดปกติหรือผิดปกติกับ LCDs
ซึ่งจะกลับมาในอุณหภูมิการทํางานที่กําหนด
รางวัลหากพื้นที่การแสดงผลักดันแรงระหว่างการทํางาน, บางตัวอักษรจะแสดงผิดปกติ
แต่มันจะกลับมาเป็นปกติอีกครั้ง หลังจากปิดครั้งเดียว
รางวัลการฝากน้ําฝนเล็ก ๆ น้อย ๆ บนปลายเป็นสาเหตุของการปฏิกิริยาทางเคมีไฟฟ้าที่ส่งผลให้
ระบบเปิดปลาย
การใช้งานภายใต้อุณหภูมิการทํางานสูงสุด จําเป็น 50% Rh หรือต่ํากว่า
