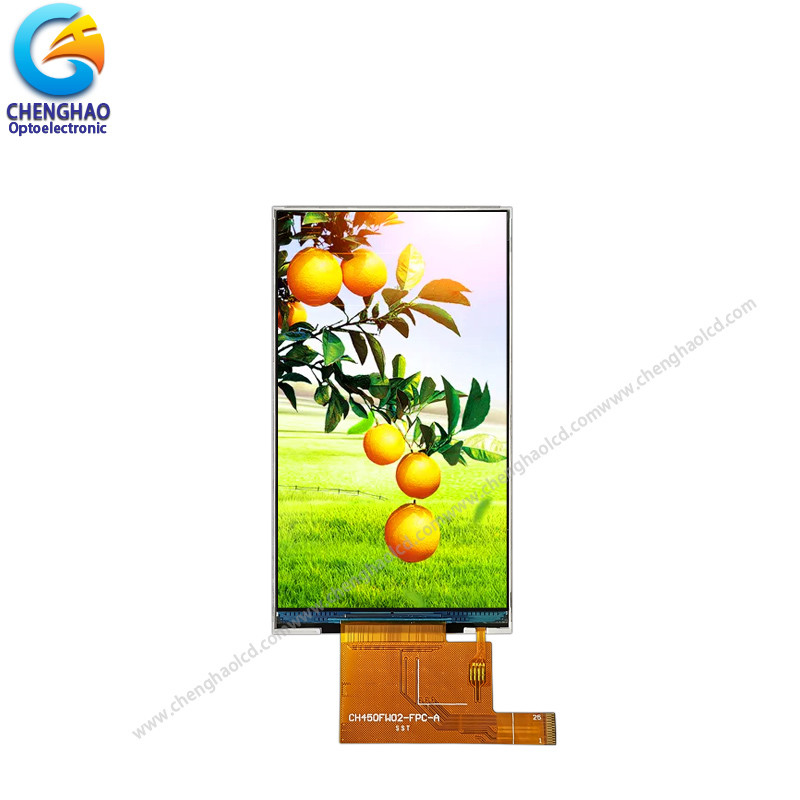

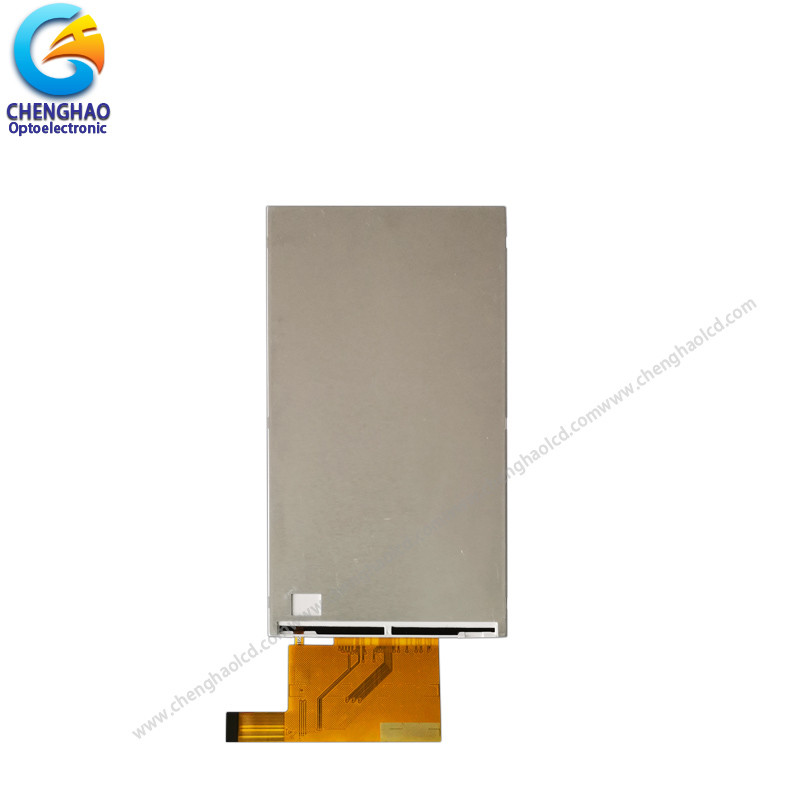

480x854 IPS LCD Module ST7701S 4.5 นิ้ว Tft Screen กับ 25 ปิน FPC

รายละเอียดสินค้า

480x854 IPS LCD Module ST7701S 4.5 นิ้ว tft screen กับ 25 pin FPC

1รายละเอียดของโมดูล LCD สี 4.5 นิ้ว

2คําอธิบายของโมดูล LCD 480x854 tft

Chenghao เป็นผู้ผลิตจอ LCD สี ซึ่งให้บริการด้านการปรับแต่งสินค้ายอดขายให้กับผู้ใช้จอทั่วโลก CH450FW02A เป็นสินค้ามาตรฐานของโมดูลจอ tft สีจากบริษัท Chenghaoซึ่งประกอบด้วยส่วนใหญ่คือแผ่น LCD IPS TFT, ไดรเวอร์ IC, กรอบเหล็ก, ไฟหลังและ FPC

(1) แผน LCD มีพื้นที่การแสดงที่ใช้งาน 4.5 นิ้ว ด้วยความละเอียด 480x854 จุด

(2) ST7701S ใช้เป็น IC ไดรเวอร์ของ Tft Screen Module ซึ่งติดตั้งบนกระจกและเชื่อมต่อกันกับส่วนประกอบอื่น ๆ ผ่าน FPC โดยการใส่สัญญาณ RGB ไปยัง IC ไดรเวอร์จอแสดงสีสามารถแสดงสี 16M.

(3) ไฟหลัง (BL) มี 10 ไลด์ขนาน เมื่อ VF = 15V / IF = 40mA เข้าไปใน BL แผ่น LCD สามารถผลิตความสว่าง 450 cd / m2

(4) FPC ยังสามารถปรับแต่งตามความต้องการของลูกค้าได้ เช่น การปรับปรุงแสงเบื้องหลังและโครงสร้าง FPC การกําหนดอินเตอร์เฟซ เป็นต้น

สอดคล้องกับ RoHS และไม่มีฮาโลเจน

3. การวาดภาพของจอ LCD 4.5 นิ้ว

หมายเหตุ:
(1) ประเภทจอ: 4.5 " IPS TFT
(2) ทิศทางการมอง: 80/80/80/80
(3) โหมดการขั้ว:การส่งสัญญาณ / ลบ
(4) อุณหภูมิการทํางาน: -20 ~ 70 °C
(5) อุณหภูมิการเก็บรักษา: -30 ~ 80 °C
(6) ความอดทนของเครื่องหมาย: ± 020
(7) การป้องกัน: ROHS

4. รายละเอียดรวดเร็วของ 480x854 โมดูลิสดี

* ชื่อ LCD: 480x854 IPS LCD Module ST7701S หน้าจอ tft ขนาด 4.5 นิ้ว พร้อม FPC 25 ปิน
* เลขส่วน: CH450FW02A
* พร้อมพานีลสัมผัส หรือไม่: ไม่มี
* ประเภทการสัมผัส: แผ่นสัมผัสแบบประกอบความจุ / แผ่นสัมผัสแบบต่อรอง
*ประเภทจอ: 4.5 " IPS TFT
* สีจอ: 16 M

* ความละเอียด (พิกเซล): 480 ((RGB) * 854
* ทิศทางการมอง: 80/80/80/80
* รูปแบบการแสดง: IPS / Transmissive / ปกติดํา
* ขนาดโมดูล: 60x109x2 มิลลิเมตร
* พื้นที่ใช้งาน: 55.44x98.64 มิลลิเมตร
* ความสว่าง: 450 cd/m2
* ความแตกต่าง: 800:1
* ประเภทอินเตอร์เฟส: mipi
* ปิน NO.: 25 ปิน
* ประเภทและสีของไฟหลัง: ไฟหลัง LED/สีขาว
ไฟหลัง: 10 ชิ้น LED ตรงกัน
* LED อายุการใช้งาน: 20000 ชั่วโมง

5การใช้งานจอ LCD ขนาด 480x854

6ทําไมต้องเลือกเรา

ผลิตภัณฑ์ที่มีคุณภาพสูงทําให้มันสามารถสร้างความสัมพันธ์ระยะยาวกับบริษัทที่มีชื่อเสียงในโลกในอุตสาหกรรม
(1) ราคาที่สามารถแข่งขันได้
โรงงานที่เป็นของตัวเอง ให้ราคาต่ํากว่า และการรับประกันคุณภาพที่ดีกว่า
(2) ความแข็งแรงทางเทคนิค
เราเป็นผู้จําหน่ายชั้นนําที่เชี่ยวชาญในด้านการผลิตจอ LCD สี เรามีทีมงานเทคนิคที่มีประสบการณ์มากมายในงานวิจัยและพัฒนาสินค้าและสามารถให้ลูกค้ากับการสนับสนุนทางเทคนิคมืออาชีพและบริการที่กําหนดเองที่ปรึกษาซึ่งเป็นสิ่งที่สําคัญมากสําหรับลูกค้าที่ร่วมมือกันที่มีความต้องการพิเศษในโครงการ
(3) คู่มือระยะยาว
ผลิตภัณฑ์ถูกขายไปกว่า 40 ประเทศ ดังนั้นจาก Chenghao Optoelectronic คุณสามารถได้รับสัญญาการจําหน่ายที่มั่นคงมากขึ้น;
(4) บริการมืออาชีพ
เรามีทีมงานหลังการขายมืออาชีพ ที่สามารถให้บริการที่ปรึกษาหลังการขายกับคุณ 24 ชั่วโมงต่อวันคุณสามารถให้ความคิดเห็นกับเราได้, และวิศวกรทางเทคนิคของเราจะให้บริการให้กับคุณกับบริการที่อยู่ไกลทางออนไลน์ในทุกเวลา
(5) คุณภาพที่ต้องรับประกัน
แผ่นทั้งหมดเป็น 100% ของใหม่, โดยไม่มีแผ่นเท็จ; ทุกแพ็คเกจมีฉลากและหมายเลขลําดับเพื่อให้ลูกค้าดูง่าย;
