โมดูลจอสัมผัสขนาด 7 นิ้ว I2C 7 นิ้ว 800x480 TFT LCD Screen

รายละเอียดสินค้า

โมดูลจอสัมผัสขนาด 7 นิ้ว I2C 7 นิ้ว 800*480 Tft LCD

1รายละเอียดหน้าจอสัมผัสขนาด 7 นิ้ว

2. คําอธิบายของโมดูลจอสัมผัสขนาด 800x480

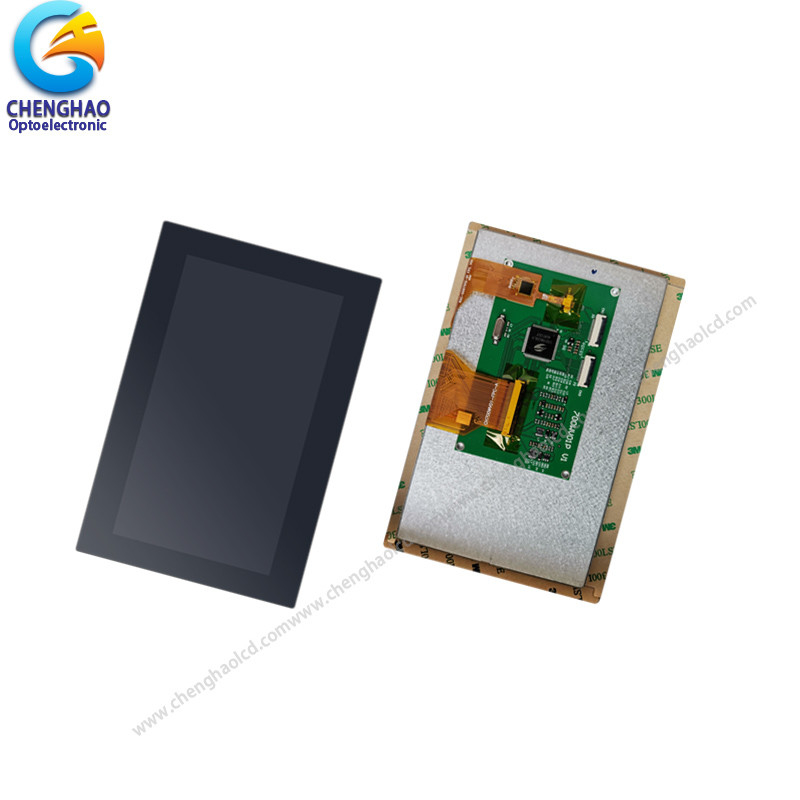

CH700WV01B-CTB เป็นโมดูลจอสัมผัสที่ปรับปรุงโดยบริษัทเชงฮาโอ ตามความต้องการของลูกค้า โดยส่วนใหญ่ประกอบด้วยฝาแก้วสีดํา แผ่นสัมผัสจุ (CTP)แผ่น LCD, IC ไดรฟ์, แบ็คไลท์ (BL) และ FPC ฯลฯ

(1) กล่องแก้วสีดําถูกปรับเปลี่ยนตามความต้องการของลูกค้า และสามารถบูรณาการเข้ากับอุปกรณ์ของลูกค้าได้อย่างสมบูรณ์แบบ

(2) แผนการสัมผัสจุจุใช้ GT911 เป็น IC CTP Driver เพื่อสื่อสารกับองค์ประกอบอื่น ๆ ผ่านอินเตอร์เฟซ I2C. CTP รองรับการสัมผัสหลายตัว

(3) แผน LCD มีพื้นที่แสดงภาพที่ใช้งาน 7.0 นิ้ว ด้วยความละเอียด 800x480 จุด

(4) SSD1963 ที่ติดตั้งบนกระจกถูกใช้เป็น driver IC ของโมดูล tft lcd และเชื่อมต่อกันกับส่วนประกอบอื่น ๆ ผ่าน FPC โดยการใส่สัญญาณ RGB ไปยัง driver ICหน้าจอสามารถแสดงสี 16M;

(5) FPC ยังสามารถปรับแต่งตามความต้องการของลูกค้าได้ เช่น การปรับปรุงแสงเบื้องหลังและโครงสร้าง FPC การกําหนดอินเตอร์เฟซ เป็นต้น

(6) CH700WV01B-CTB เป็นเครื่องแสดงอุณหภูมิขนาดกว้าง สามารถทํางานได้ในอุณหภูมิขนาดกว้างมาก -20 ~ +70 °C

สอดคล้องกับ RoHS และไม่มีฮาโลเจน


3. การวาดภาพของจอสัมผัส 7 นิ้ว

หมายเหตุ:
(1) ประเภทจอ: 7 นิ้ว TFT + CTP + PCB
(2) ทิศทางการมอง:12 โมง
(3) ไซคีจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอ
(4) อุณหภูมิการทํางาน: -20 ~ 70 °C
(5) อุณหภูมิการเก็บรักษา: -30 ~ 80 °C
(6) การป้องกัน: ROHS



4. รายละเอียดรวดเร็วของ 7 นิ้ว tft LCD touchscreen display

 * ชื่อ LCD: โมดูลจอสัมผัสขนาด 7 นิ้ว I2C
* เลขส่วน: CH700WV01B-CTB
* ขนาด: 7.0 นิ้ว
* พร้อมกับแผ่นสัมผัส หรือไม่: ใช่
* ประเภทการสัมผัส: แผ่นสัมผัสขนาดจุ
*ประเภทจอ: 7.0 นิ้ว TFT + CTP + PCB
* สีจอ: 16 M
* ความละเอียด (พิกเซล): 800 ((RGB) x480

*ทิศทางการดู:12 โมง

* สีเทา Scale การพลิกทิศทาง: 6 โมง
* TFT Controller IC: SSD1963
* รูปแบบการแสดง: ส่งสัญญาณ/ปกติเป็นสีขาว
* ขนาดโมดูล:180 ((W)×119 ((H)×12 ((T) มม
* พื้นที่ทํางาน:154.08 ((W)×85.92 ((H) มม

* ความสว่าง: 250 cd/m2
* ความแตกต่าง: 500:1
* ประเภทอินเตอร์เฟซ:8/9/16/18/24-bit 8080 หน่วยงาน
* ปิน NO.: 50 ปิน
* ประเภทและสีของไฟหลัง: ไฟหลัง LED/สีขาว
* LED อายุการใช้งาน: 20000 ชั่วโมง

*ประเภท CTP: G+G

* การรักษาผิว: 6H

* CTP ไดรฟ์ IC: GT911

* อุณหภูมิการทํางาน: -10 ~ +60°C

*อุณหภูมิการเก็บรักษา: -20 ~ +70°C

5การใช้งานจอจอสัมผัส LCD ขนาด 800x480 tft


Q1: คุณเป็นผู้ผลิต?
ตอบ: ครับ เราเป็นผู้ผลิต
Q2: เวลาในการจัดส่งของคุณนานแค่ไหน?
A: ปกติ 3-5 วันทําการหลังจากการชําระเงิน; คําสั่งความต้องการพิเศษ, เวลาในการจัดส่งคือการต่อรอง.
Q3: ถ้าผลิตภัณฑ์ไม่สามารถทํางานหลังจากได้รับมัน,ฉันควรจะทําอย่างไร?
ตอบ: เราจะเปลี่ยนสินค้าใหม่ให้ท่านทันที แล้วเราจะตัดสินเรื่องนั้น
Q4: คุณยอมรับการออกแบบ OEM?
A: ใช่เราทํา เราสามารถออกแบบตามความต้องการของคุณ MOQ ปกติ 100-1000.
Q5: คุณยอมรับการชําระเงิน 30% ก่อน?
ตอบ: ใช่ เราสามารถเริ่มเตรียมสินค้าของคุณเมื่อได้รับการชําระเงิน 30% และส่งพวกเขาหลังจากได้รับการชําระเงินที่เหลือ 70%
Q6: คุณยอมรับเงื่อนไขสีอะไร?
A: เรายอมรับ Paypal, T / T, Western Union, Wechat, Alipay, ในเงินสด (RMB หรือ USD)
