ODM 7 นิ้วจอสัมผัส LCD ขนาด 50 ปิน MCU Interface 800x480 TFT Display Module

รายละเอียดสินค้า

7 นิ้วจอสัมผัส Lcd ความจุ 50 ปิน Mcu อินเตอร์เฟซ 800x480 Tft ช่องแสดงผล

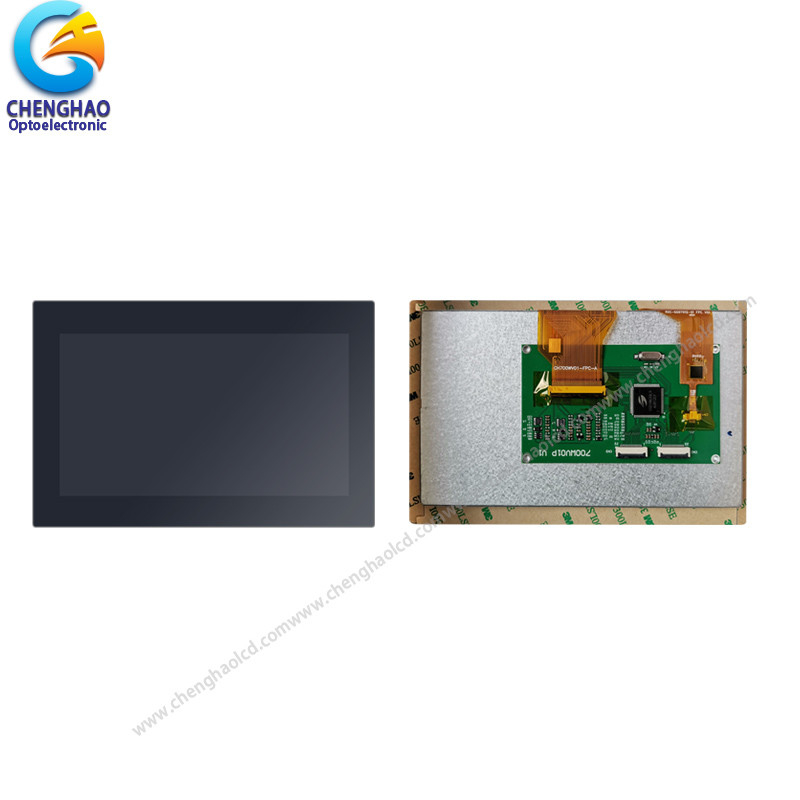

1รายละเอียดของโมดูลจอสัมผัส LCD ขนาด 7 นิ้ว

2คําอธิบายของโมดูลจอสัมผัส LCD ขนาด 800x480 tft

Chenghao เป็นผู้จําหน่ายจอ LCD สี ซึ่งสามารถให้บริการ OEM / ODM สําหรับผู้ใช้จอทั่วโลก CH700WV01B-CTB เป็นโมดูล LCD ที่สัมผัสสีที่ Chenghao ปรับแต่งขึ้นตามความต้องการของลูกค้าใช้เป็นจอสัมผัสของเครื่องกาแฟประกอบด้วยปกกระจกสีดํา แผ่นสัมผัสแบบจุจุ (CTP) แผน LCD Tn Tft แผน IC ไดรเวอร์ แผนไฟหลัง (BL) และ FPC

(1) CTP ใช้ I2C เป็นอินเตอร์เฟซการสื่อสาร และรองรับการสัมผัสหลายครั้ง

(2) แผน LCD Tn Tft มีพื้นที่การแสดงสี 7 ̊ ด้วยความละเอียด 800 * 480 จุด

(3) SSD1963 ใช้เป็น IC การควบคุมสําหรับ CH700WV01B-CTB และเชื่อมต่อกันกับองค์ประกอบอื่น ๆ ผ่าน FPC โดยการใส่สัญญาณ RGB ไปยัง IC จอสัมผัสสามารถแสดงสี 16.7M

(4) BL ประกอบด้วย LED ขาวคู่ 18 ดวง โดยการใส่ปริมาตรไฟฟ้าของ VF = 9.6V / IF = 120mA ไปยัง BL จอ LCD สามารถผลิตความสว่าง 250 cd / m2

(5) FPC ยังสามารถปรับแต่งตามความต้องการของลูกค้าได้ เช่น การปรับปรุงแสงเบื้องหลังและโครงสร้าง FPC การกําหนดอินเตอร์เฟซ เป็นต้น

สอดคล้องกับ RoHS และไม่มีฮาโลเจน

3. การวาดภาพของ 7 นิ้ว tft LCD โมดูลจอสัมผัส

หมายเหตุ:
(1) ประเภทจอ: 7.0 นิ้ว tft + CTP + PCB
(2) ทิศทางการดู: 12:00
(3) โหมดการขั้ว:การถ่ายทอด / สิทธิบวก
(4) อุณหภูมิการทํางาน: -20 ~ 70 °C
(5) อุณหภูมิการเก็บรักษา: -30 ~ 80 °C
(6) ความอดทนของเครื่องหมาย: ± 020
(7) การป้องกัน: ROHS

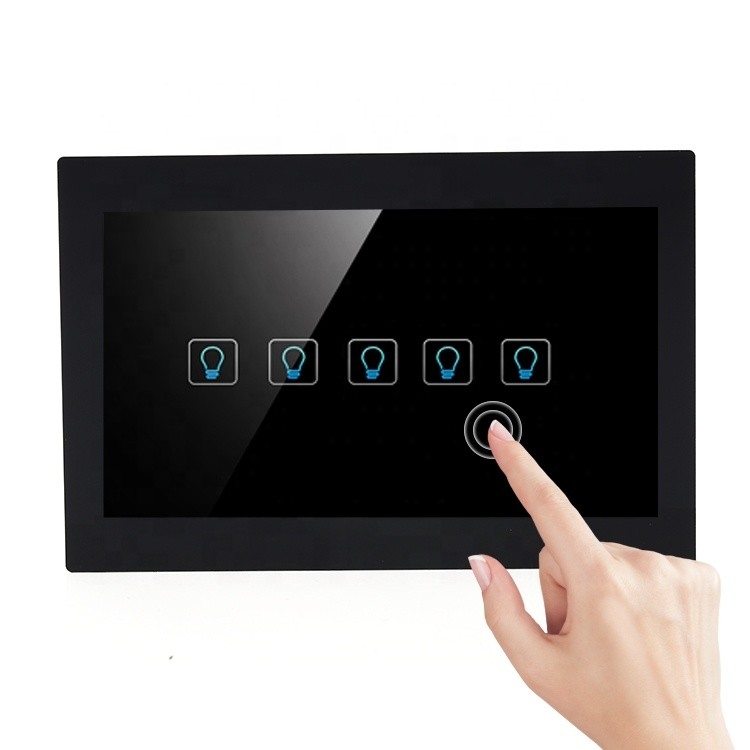

4การใช้งานโมดูลจอสัมผัส LCD ขนาด 800x480 tft

5ทําไมต้องเลือกเรา

1เรามีทีมงานเทคนิคมืออาชีพที่มีประสบการณ์ในการทํางาน TFT-LCD ที่รวย
2.เรามีประสบการณ์หลายปีในการร่วมมือกับลูกค้าทั่วโลก และเรามีความสามารถในการแก้ไขความต้องการของสินค้าที่กําหนดเองของลูกค้าส่วนใหญ่
3. เรามีอุปกรณ์ผลิต tft-lcd ที่ทันสมัย และทีมงานผลิตชั้นหนึ่ง ซึ่งสามารถให้ลูกค้ามีผลิตภัณฑ์ที่มีคุณภาพสูง
4เราพร้อมกับทีมงานบริการหลังการขายมืออาชีพ ซึ่งสามารถให้บริการลูกค้าได้อย่างครบวงจร
5เราให้บริการสินค้าและบริการครบวงจร รวมถึงจอแสดงภาพและจอสัมผัส
การสนับสนุนทางเทคนิคและการปรับแต่ง
6เราบริหารอย่างเคร่งครัดตามระบบบริหารงาน ISO9001 และผลิตภัณฑ์ของเราสอดคล้องกับ Rosh
การรับรอง

6. FAQ
