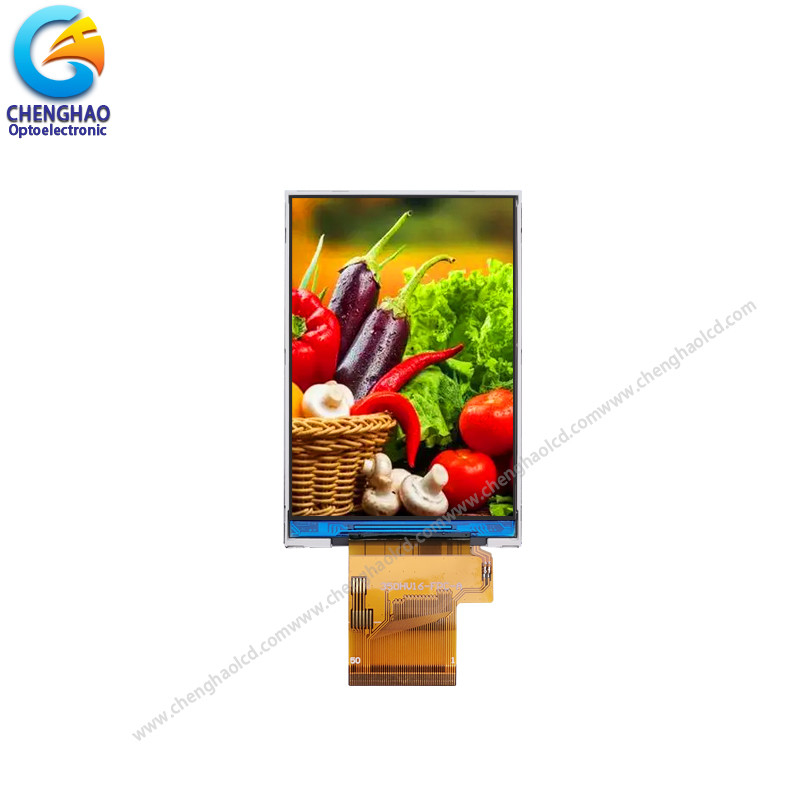

3.5 นิ้ว Tn TFT LCD display 320x480 โมดูลจอ LCD สี ด้วย ST7796

รายละเอียดสินค้า

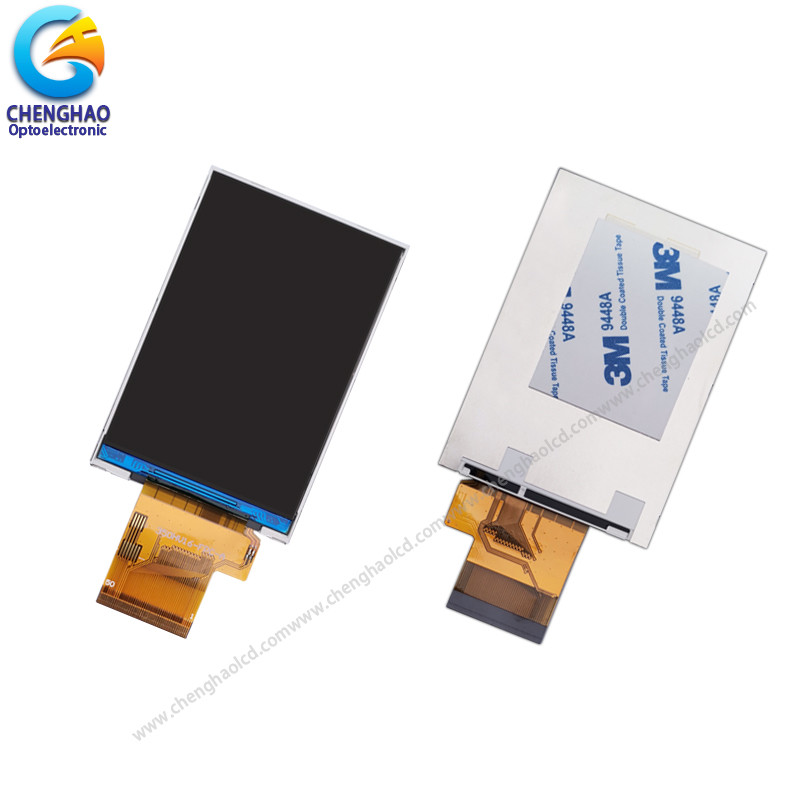

3.5 นิ้ว Tn TFT 320x480 โมดูลจอ LCD สีด้วย ST7796

1รายละเอียดของโมดูล LCD 320x480 tft

2. คําอธิบายของ 3.5 นิ้ว tft โมดูล LCD

ChengHao Display โมเดล CH350HV16A เป็นจอกระจกเหลว (LCD) ทรานซิสเตอร์หนังบาง (TFT) แมทริกซ์เคลื่อนไหวสีที่ใช้ TFT ซิลิคอนออมฟ์เป็นอุปกรณ์สลับรุ่นนี้ประกอบด้วยแผ่น LCD TFT, IC ขับเคลื่อน ไฟหลัง (BL) และ FPC

LCD TFT นี้มีพื้นที่การแสดงที่ใช้งาน 3.5 นิ้ว (จอแนวตั้ง) ที่วัดทางด้านตรงกับความละเอียด 320 ((RGB) * 480

ไดรเวอร์ที่ใช้ในโครงการนี้คือ ST7796S และสามารถแสดงสี 16M โดยการเข้าสัญญาณ RGB 24 บิตเครื่องขับเคลื่อนติดตั้งบนกระจกและการเชื่อมต่อระหว่างทางผ่าน FPC รวมถึงส่วนประกอบในการขับเคลื่อนโมดูลจอรองรับ SPI / RGB / MCU / MIPI มัลติอินเตอร์เฟซ

โมดูลนี้ยังสามารถติดตั้งกับโมดูลสัมผัส เช่น CTP หรือ RTP ได้

นอกจากนี้ FPC ยังสามารถปรับแต่งได้ตามความต้องการของลูกค้า เช่น การปรับเปลี่ยนแสงเบื้องหลังและโครงสร้าง CTP การกําหนดอินเตอร์เฟส เป็นต้น

สอดคล้องกับ RoHS และไม่มีฮาโลเจน

3ภาพวาดของโมดูล LCD

หมายเหตุ:
(1) ประเภทจอ: TFT 3.5 นิ้ว
(2) ทิศทางการดู: 6:00
(4) โหมดการขั้ว:การถ่ายทอด / สิทธิบวก
(5) อุณหภูมิการทํางาน: -20 ~ 70 °C
(6) ความร้อนในการเก็บ: -30 ~ 80 °C
(7) ความอดทนของเครื่องหมาย: ± 020
(8) การคุ้มครอง: ROHS

4. Qucik รายละเอียดของโมดูล LCD ขนาดเล็ก

ประเภท LCD: 3.5in TFT
ระเบียบจุด: 320 ((RGB) × 480 จุด
แอรรี่กรองสี: สายตั้ง RGB
โหมดการแสดง:TN / การส่ง / ขาวปกติ
ทิศทางชม: 6 โมง
Driver IC: ST7796S
ขนาดโมดูล: 55.66 ((W) × 85.04 ((H) × 2.4 ((T) mm
พื้นที่ทํางาน:48.96 ((W) × 73.44 ((H) มม.
ความยาวของจุด: 0.153 ((W) × 0.153 ((H) mm
อินเตอร์เฟซ:
4-line_8bit / 3-line_9bit SPI
อินเตอร์เฟซระบบ 8-/ 9-/16-/18-bit 8080-series
อินเตอร์เฟซ RGB 16/18 บิต
MIPI
อุณหภูมิการทํางาน: -20 ~ +70 °C
อุณหภูมิการเก็บรักษา: -30 ~ +80 °C
ไฟหลัง: 6 LED ขาวในลําดับ
น้ําหนัก: TBD g
ระยะเวลาใช้งาน: 200000 ชั่วโมง

5การใช้งานโมดูล LCD

5บริการของเรา

1และถ้ามันจําเป็นสําหรับคุณที่จะมีการสนับสนุนทางเทคนิคในกระบวนการการพัฒนา, เราสามารถให้มันสําหรับคุณในเวลาใดก็ตาม.
2คุณภาพดีและเครดิตคือจิตวิญญาณของบริษัทของเรา ก่อนการจัดส่ง เราจะรับประกันว่าสินค้าจะผ่านการทดสอบการแก่ตัวและ 100% ของสายตาและไฟฟ้า logging
3เมื่อผลิตภัณฑ์มีการปรับปรุง เราก็จะแจ้งลูกค้าที่เกี่ยวข้องล่วงหน้า และผลิตภัณฑ์การปรับปรุงสามารถเข้ากันได้อย่างสมบูรณ์แบบกับผลิตภัณฑ์เก่า
4ระยะเวลาการรับประกันสินค้าคือ 12 เดือน
