320x480 ซีเรียล Lcd Display Module SPI MCU RGB MIPI มัลติ อินเตอร์เฟซ

รายละเอียดสินค้า

320x480 ซีเรียล Lcd Display Module SPI MCU RGB MIPI มัลติอินเตอร์เฟซ

1รายละเอียดของ 3.5 นิ้ว tft แพนล LCD

2. คําอธิบายของ 320 * 480 tft แพเนล lcd

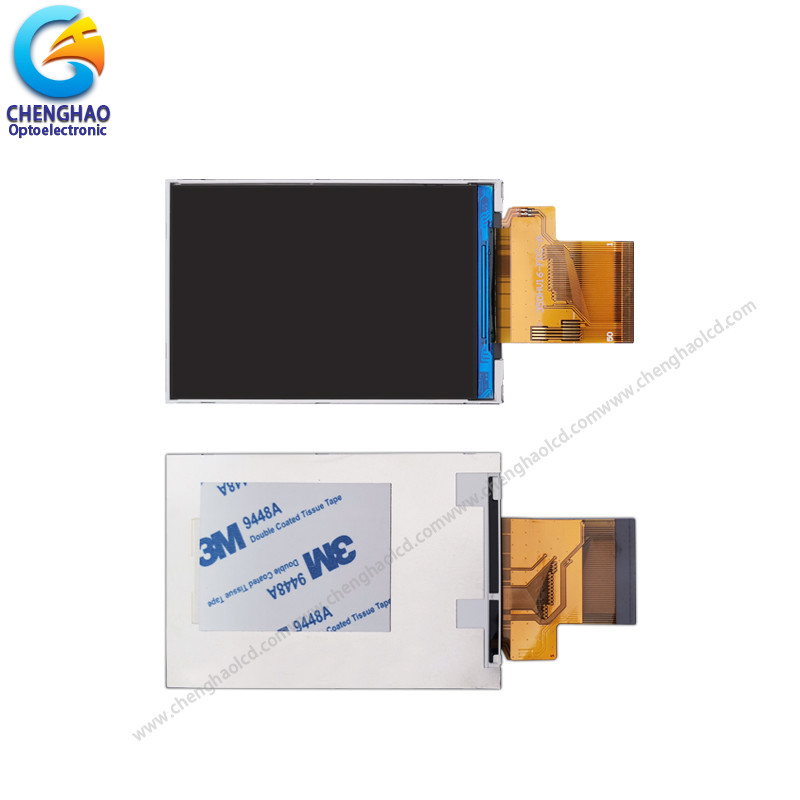

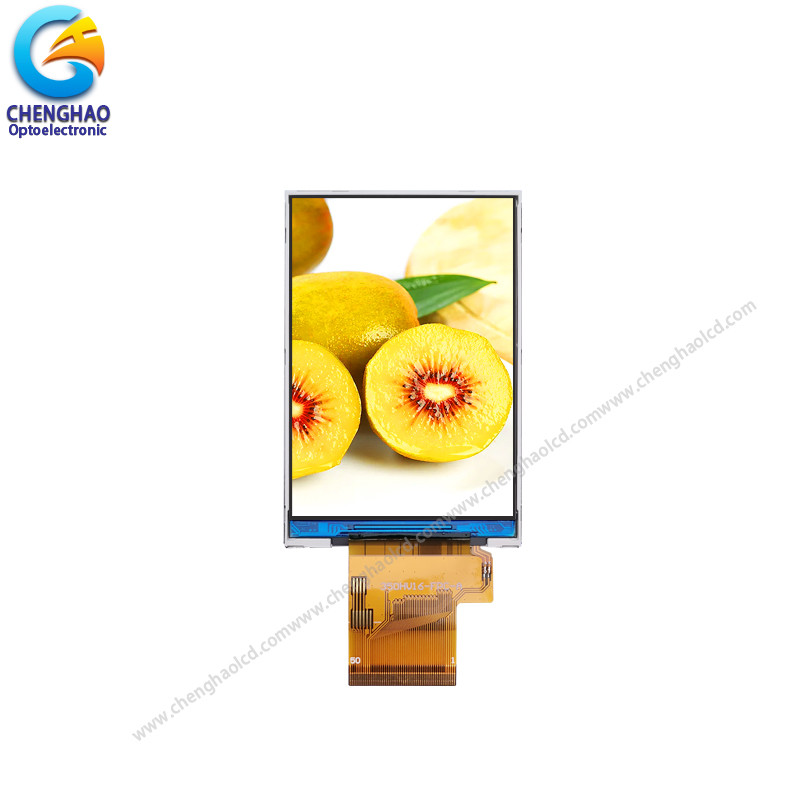

ChengHao Display โมเดล CH350HV16A เป็นเครื่องแสดงภาพ LCD TFT (ทรานซิสเตอร์หนังบาง) ที่ใช้ TFT ซิลิคอนออมฟ์เป็นเครื่องเปลี่ยนประกอบด้วยแผ่น LCD Tn TFT เป็นหลัก, IC คนขับ, ไฟหลัง (BL) และ FPC หลายส่วน

แผน LCD Tft มีบริเวณแสดงสีที่มีขนาดด้านขนาน 3.5 นิ้ว สามารถแสดงภาพความละเอียด 320 * 480

IC ไดรเวอร์ที่ใช้คือ ST7796 ซึ่งติดตั้งบนกระจกและเชื่อมต่อกันกับส่วนประกอบอื่น ๆ ผ่าน FPC. รองรับ SPI / MCU / RGB / MIPI Multi-interface

FPC และ BL สามารถปรับแต่งได้ตามความต้องการของลูกค้า รวมถึงความสว่างของ BL รูปทรงและโครงสร้างของ FPC เป็นต้น

นอกจากนี้ CH350HV16A รองรับการติดตั้งและการถอนฟังก์ชันการสัมผัส เช่น แผนสัมผัสแบบจุและ แผนสัมผัสแบบ Resistive

ติดตามมาตรฐาน CE และ ROSH

3. การวาดภาพของ 3.5 นิ้ว tft LCD display

หมายเหตุ:
(1) ประเภทจอ: 3.5 นิ้ว
(2) ทิศทางการดู: 6:00
(3) โหมดการขั้ว:การถ่ายทอด / สิทธิบวก
(4) อุณหภูมิการทํางาน: -20 ~ 70 °C
(5) อุณหภูมิการเก็บรักษา: -30 ~ 80 °C
(6) ความอดทนของเครื่องหมาย: ± 020
(7) การป้องกัน: ROHS

4การใช้งานของ 3.5 นิ้ว Tn TFT Display

5.อัตราการเรตติ้งสูงสุด

6. รายละเอียดรวดเร็วของ 3.5 นิ้ว TFT โมดูลจอ

ขนาดหน้าจอทางด้านตรง: 3.5 นิ้ว
ประเภทอินเตอร์เฟซ:

ความละเอียด: 320 ((RGB) x 480 พิกเซล
หน้าจอสัมผัส: ไม่
ประเภทไฟหลัง: LED
โหมดการแสดง: Tn / Transmissive
ขนาด:55.66 ((W)×85.04 ((H)×2.4 ((T) มม
เทคโนโลยีจอเมทริกซ์ TFT
อุณหภูมิการทํางานขั้นต่ํา: -20 °C
อุณหภูมิการทํางานสูงสุด: +70°C
ความสว่าง: 300 cd/m2
จํานวนสี:262K/65K
มาตรฐานครบถ้วน: CE, RoHS
เวลาตอบสนอง: 10ms
ระยะอุณหภูมิการทํางาน: -20 → +70°C
อัตราความแตกต่าง: 500
ประเภทจอ: LCD TFT

จํานวน FPC: 50

ไดรเวอร์ IC: ST7796
