IPS TFT LCD จอสัมผัสขนาด 480x800 2 Lane MIPI DSI อินเตอร์เฟซ

รายละเอียดสินค้า

IPS TFT LCD จอสัมผัสขนาด 480x800 2 Lane MIPI DSI อินเตอร์เฟซ

1รายละเอียดของ wvga ips tft LCD

2. คําอธิบายของ 480x800 ips tft LCD

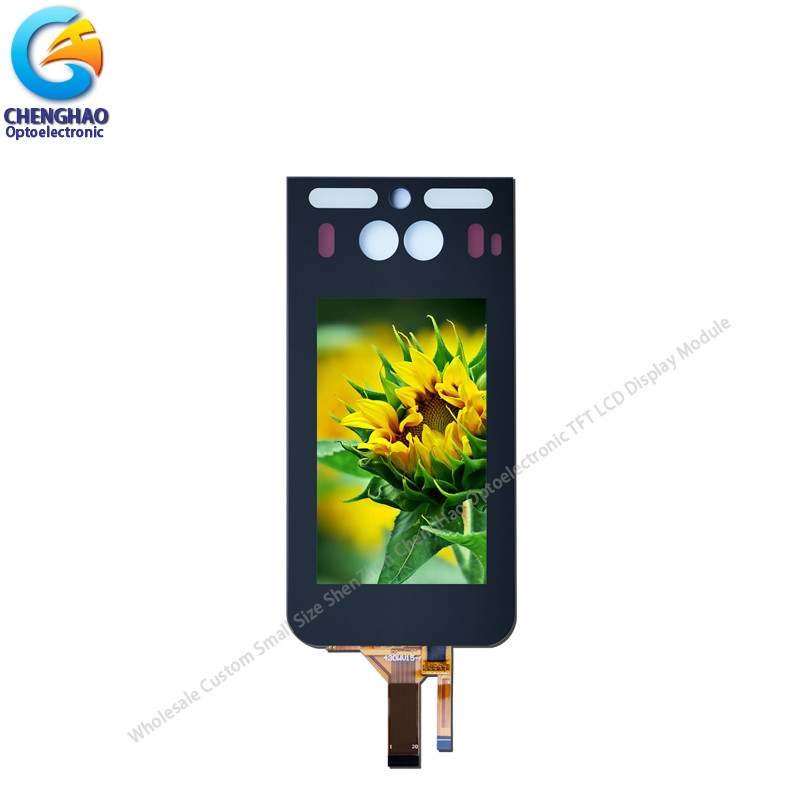

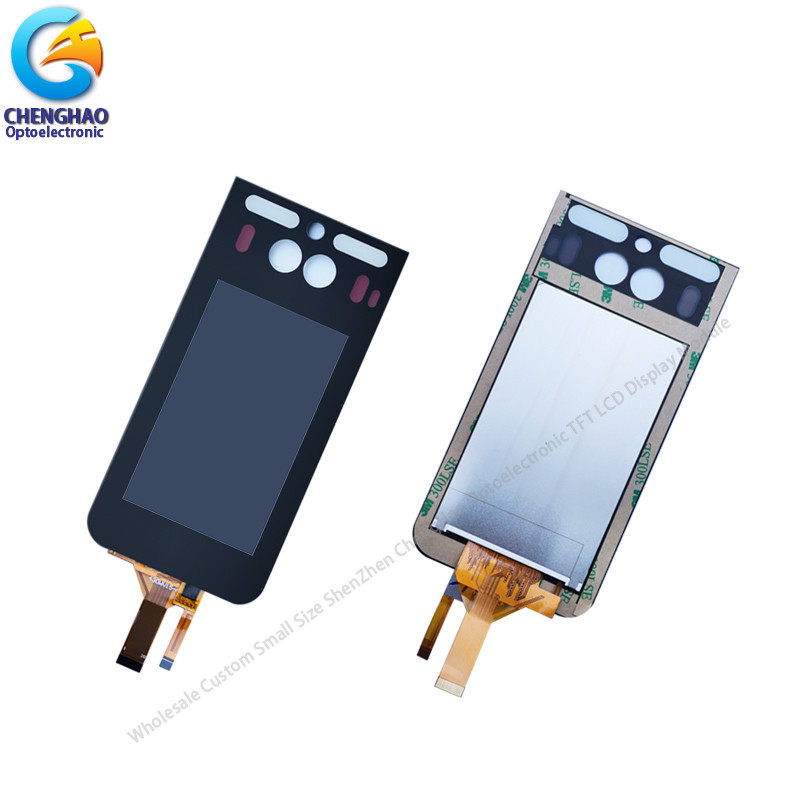

ChengHao Display แบบ CH430WV15A-CTC เป็นเครื่องแสดงภาพกระจกเหลว (LCD) ที่ใช้ TFT ซิลิคอนแบบออมฟ์เป็นอุปกรณ์สลับรูปแบบนี้ประกอบด้วย แผ่นสัมผัสขนาดจุที่กําหนดเอง, พานีล LCD TFT, IC การขับเคลื่อน, ไฟหลังและ FPC.
LCD TFT นี้มีพื้นที่การแสดงที่ใช้งานขนาด 4.3 (จอตั้ง) นิ้ว โดยวัดทางด้านฉากด้วยความละเอียด WVGA (480 ทิศทาง x 800 ทิศทางพิกเซล)

ไดรเวอร์ที่ใช้ในโครงการนี้คือ NT35510 และสามารถแสดงสี 16M โดยการเข้าสัญญาณ RGB 24 บิตเครื่องขับเคลื่อนติดตั้งบนกระจกและการเชื่อมต่อระหว่างทางผ่าน FPC รวมถึงส่วนประกอบในการขับเคลื่อนโมดูลจอ. รองรับ 2 สาย MIPI DSI อินเตอร์เฟซ
นอกจากนี้ FPC ยังสามารถปรับแต่งได้ตามความต้องการของลูกค้า เช่น การปรับเปลี่ยนแสงเบื้องหลังและโครงสร้าง CTP การกําหนดอินเตอร์เฟส เป็นต้น
สอดคล้องกับ RoHS และไม่มีฮาโลเจน





4. รายละเอียดรวดเร็วของจอสัมผัส 480x800 ips

* MODEL NO. :CH430WV15A-CTC
* ประเภทโมดูล:4.3" TFT+CTP
* รูปแบบการแสดง: หน้าจอตั้ง
* โหมดการแสดง: IPS / ส่งสัญญาณ / ปกติดํา
* จํานวนจุด:480*3 ((RGB) * 800
* ขนาดโมดูล:75.56 ((W)×154.37 ((H)×3.75 ((T) มม
* พื้นที่ TFT Active:56.16 ((W)×93.6 ((H) มม.

* อินเตอร์เฟซ TFT:2 เลน-MIPI DSI

* CTP อินเตอร์เฟซ: I2C

* CTP IC: GT911

* สี: 16.7M
* ความแตกต่าง: 800
*ทิศทางการมอง: 80/80/80/80 ((U/D/L/R @ CR>10)
* LCD DRIVE IC: NT35510
* POLARIZER MODE: โทรส่ง/ลบ
* TEMP การทํางาน: -20 °C ~ + 70 °C
* ระยะเวลาเก็บ: -30°C~+80°C
* ความอดทนของเครื่องหมาย: ± 020
* ความต้องการเกี่ยวกับการคุ้มครองสิ่งแวดล้อม: RoHS
NEW
* TFT FPC เลข: 20 ปิน

* CTP FPC เลข: 8 ปิน

* ไฟหลัง ประเภท:8 สีขาว LED ในลําดับ
* ระยะเวลาใช้งาน: 20000 ชั่วโมง
* BL สายวงจร:
VF=22.4~27.2 V, IF=20 mA
* ความสว่าง:400 cd/m2
* ประเภทแผ่นสัมผัส: ความจุ




5คุณลักษณะทางแสง

คุณสมบัติทางแสง

การทดสอบสเปคชัน Optical ต้องวัดในห้องมืด (ความสว่างของสภาพแวดล้อม 1lux

และอุณหภูมิ = 25±2°C) ด้วยอุปกรณ์ระบบ Luminance Meter (Goniometer)

ระบบและ TOPCON BM-5) และหน่วยทดสอบจะตั้งอยู่ห่างกันประมาณ 50cm

จากพื้นผิว LCD ในมุมมองของ θ และ Φ เท่ากับ 0 ศูนย์กลางของเครื่องวัด

จุดบนพื้นผิว Display จะคงที่

ไฟหลังควรทํางาน 30 นาทีก่อนการวัด

5การใช้ wvga ips หน้าจอสัมผัส
