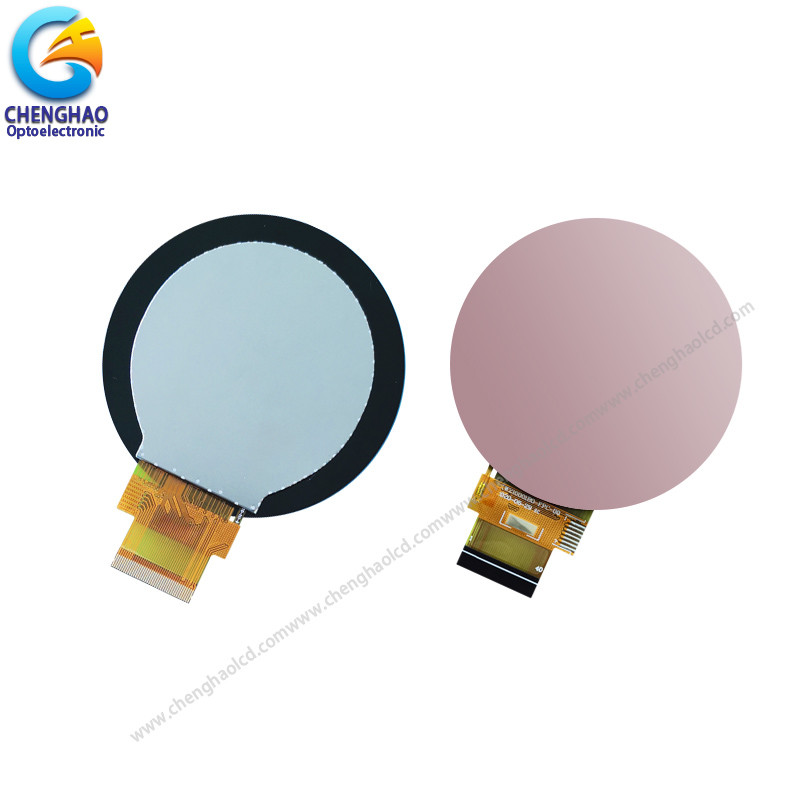

2.1 นิ้ว รอบ LCD Display 480x480 จอสัมผัส LCD ขนาดเล็ก ด้วย SPI Interface

จำนวนสั่งซื้อขั้นต่ำ : 100 ชิ้น ราคา : /
รายละเอียดการบรรจุ : ผลิตภัณฑ์ทั้งหมดได้รับการบรรจุในวิธีที่ถูกต้องเพื่อให้ปลอดภัย สำหรับผลิตภัณฑ์ขนาดเล็กเราใช้ถาด + กล่ เวลาการส่งมอบ : 7-15 วันทําการ
เงื่อนไขการชำระเงิน : T/T สามารถในการผลิต : 300Kpcs / เดือน
สถานที่กำเนิด: เชียงใหม่, จีน ชื่อแบรนด์: Chenghao/Oem
ได้รับการรับรอง: ROHS、ISO9001、CE หมายเลขรุ่น: CH210WV01A-CT
เอกสาร: ใบแสดงผลิตภัณฑ์

ข้อมูลรายละเอียด

ชื่อสินค้า: 2จอจอ LCD รอบ 1 นิ้ว การแก้ไข: 480x480
อินเตอร์เฟซ: SPI+RGB ไอซีไดรเวอร์ TFT: ST7701S
ไอซีไดร์ฟเวอร์ CTP: CST830 โหมดการแสดงผล: IPS TFT
การรับประกัน: 1 ปี ได้รับการรับรอง: CE、RoHS
เน้น:

2จอจอ LCD รอบ 1 นิ้ว

,

อินเตอร์เฟซ SPI จอ LCD รอบ

,

480x480 หน้าจอสัมผัส LCD ขนาดเล็ก

รายละเอียดสินค้า

2.1 นิ้ว รอบ LCD Display 480x480 หน้าจอสัมผัส LCD ขนาดเล็ก

1รายละเอียดของจอสัมผัสกลม 2.1

รายการ ค่านิยมมาตรฐาน หน่วยงาน
ประเภท LCD 2.1 ผสมผสานผสานผสาน --
การจัดเรียงจุด 480 ((RGB) × 480 จุด
ไดรเวอร์ IC ST7701S --
ขนาดโมดูล φ71.8×3.65 ((T) mm
พื้นที่ทํางาน φ5328 mm
สูงจุด 0.111 ((W) × 0.111 ((H) mm
อุณหภูมิการทํางาน - 20 ~ + 70 °C
อุณหภูมิการเก็บรักษา - 30 ~ + 80 °C
ไฟหลัง 4 LED ขาว --
น้ําหนัก TBD g


2คําอธิบายของจอสัมผัสกลม 480x480

ChengHao Display แบบ CH210WV01A-CT เป็นจอกระจกเหลว (LCD) ทรานซิสเตอร์หนังบาง (TFT) แมทริกซ์เคลื่อนไหวสีที่ใช้ TFT ซิลิคอนออมฟ์เป็นอุปกรณ์สลับรุ่นนี้ประกอบด้วยแผ่นสัมผัสจุจุ, แผน LCD TFT, IC การขับเคลื่อน, ไฟหลังความสว่างสูง, แผนสัมผัสจุและ FPC

LCD TFT นี้มีพื้นที่การแสดงที่ใช้งานขนาด 2.1 นิ้ว (หน้าจอกลม) ที่วัดทางด้านขอบด้วยความละเอียด 480*480.

แผนการสัมผัสกลมนี้มีประสิทธิภาพ (CTP) โดยใช้ CST830 เป็น IC ไดรเวอร์ในการสื่อสารกับองค์ประกอบอื่น ๆ ผ่านอินเตอร์เฟซ I2C. รองรับการสัมผัสหลายตัว

IC ขับเคลื่อนคือ ST7701S และสามารถแสดงสี 65K โดย 3line SPI หรือ RGB ไซนัลอินเทอร์เครื่องขับเคลื่อนติดตั้งบนกระจกและการเชื่อมต่อระหว่างทางผ่าน FPC รวมถึงส่วนประกอบในการขับเคลื่อนโมดูลจอรองรับอินเตอร์เฟซ RGB

นอกจากนี้ FPC ยังสามารถปรับแต่งได้ตามความต้องการของลูกค้า เช่น การปรับเปลี่ยนแสงเบื้องหลังและโครงสร้าง CTP การกําหนดอินเตอร์เฟส เป็นต้น

สอดคล้องกับ RoHS และไม่มีฮาโลเจน

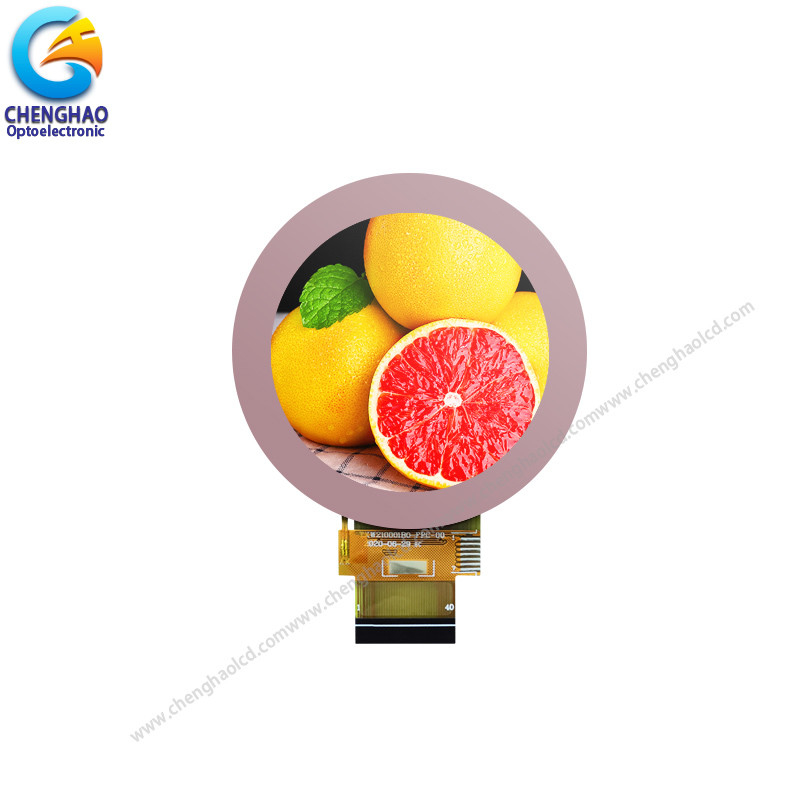

2.1 นิ้ว รอบ LCD Display 480x480 จอสัมผัส LCD ขนาดเล็ก ด้วย SPI Interface

3. การวาดภาพของ 2.1 หน้ากว้าง การดูรอบการสัมผัส

2.1 นิ้ว รอบ LCD Display 480x480 จอสัมผัส LCD ขนาดเล็ก ด้วย SPI Interface


4. รายละเอียดรวดเร็วของ 2.1 ทัชทัชรอบ LCD

ขนาดหน้าจอทางด้านตรง: 2.1 นิ้ว
ประเภทอินเตอร์เฟซ TFT:SPI 3 เส้น + RGB 18 บิต
ความละเอียด: 480x480 จุด
ประเภทจอสัมผัส:
ขนาดพื้นที่ชม:φ53.28 มม.

อินเตอร์เฟซ CTP:I2C
ไฟหลังประเภท: LED ขาว
รูปแบบการแสดง: IPS/ ส่ง
ขนาดของโมดูล: φ71.8×3.65 ((T) มม

เทคโนโลยีจอเมทริกซ์ TFT
อุณหภูมิการทํางาน: -20~+70°C
ความสว่าง: 300 cd/m2
จํานวนสี: 16.7 ล้าน
มาตรฐานครบถ้วน: CE, RoHS
อัตราความแตกต่าง: 8001
ประเภทจอจอจอ LCD: 2.1TFT+CTP

5การใช้งานจอ LCD รอบ 480x480

2.1 นิ้ว รอบ LCD Display 480x480 จอสัมผัส LCD ขนาดเล็ก ด้วย SPI Interface

6. FAQ

Q1: คุณยอมรับการปรับแต่งจอและจอสัมผัส?
ตอบ: แน่นอน คุณสามารถปรับแต่ง FPC แบ็คไลท์ และจอสัมผัสได้

Q2: ช่องหน้าแบบไหนคือหน้าจอของคุณ?
A: หน่วยขนาดเล็กของจอโดยทั่วไปรองรับ SPI,MCU,RGB,MIPI. หน่วยขนาดกลางโดยทั่วไปรองรับ LVDS,MIPI,EDP. รายละเอียดที่แตกต่างกันใช้อินเตอร์เฟสที่แตกต่างกัน

Q3: คุณใช้จอสัมผัสแบบจุหรือจอสัมผัสแบบต่อรอง
ตอบ: เรามีจอสัมผัสแบบจุและจอสัมผัสแบบต่อรอง

Q4: นโยบายตัวอย่างของคุณคืออะไร?
A: ถ้ามีสินค้า คุณสามารถเก็บตัวอย่างได้ตลอดเวลา ถ้าไม่มีสินค้า มันต้องใช้เวลาสักพัก แล้วรอให้วัสดุกลับมาเก็บตัวอย่างแต่ลูกค้าต้องจ่ายค่าตัวอย่าง และค่าบริการด่วน.

Q5: เวลานําของคุณสําหรับการผลิตจํานวนมากเป็นเวลานานแค่ไหน?
A: ใช้เวลาประมาณ 20 - 45 วันทํางานสําหรับการผลิตจํานวนมาก ขึ้นอยู่กับรุ่นและปริมาณการสั่งซื้อ

Q6: วิธีการรับประกันการจัดส่งที่มั่นคงในระยะยาว
ตอบ: อันดับแรก เราจะแนะนําผลิตภัณฑ์ที่สามารถนําเสนอให้กับลูกค้าได้นาน และอันดับสอง เราจะมีสต๊อกจํานวนมากล่วงหน้าเป็นเวลานาน
