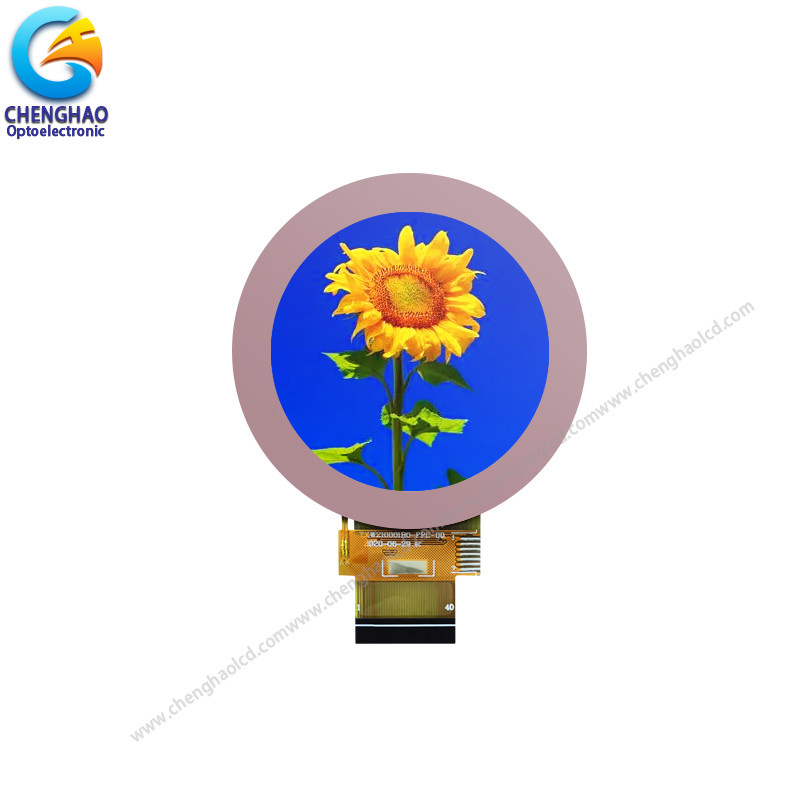

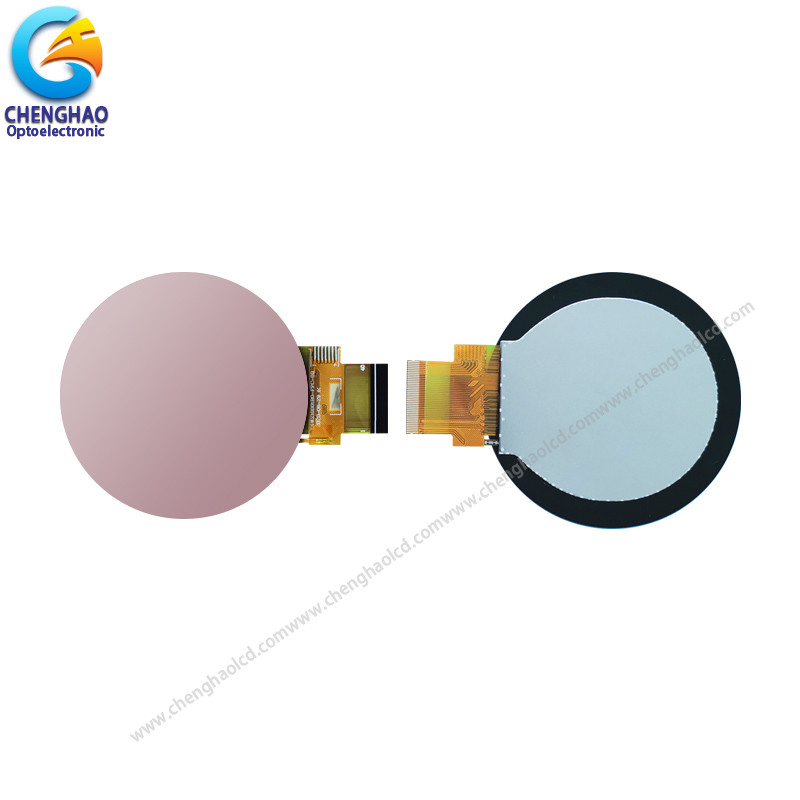

จอจอ LCD IPS ทัชจุ 480x480 ความละเอียด 2.1' TFT LCD Display กับ ST7701S

รายละเอียดสินค้า

จอจอจอ LCD IPS ทัชขนาดจุ 480x480 ความละเอียด 2.1 ช่อง TFT LCD กับ ST7701S

1รายละเอียด

2คําอธิบาย

ChengHao Display โมเดล CH210WV01A เป็นจอกระจกเหลว (LCD) ที่มีเมทริกซ์เคลื่อนไหวสี (matrix active thin film transistor) (TFT) พร้อมอินเตอร์เฟซ SPI 3 สาย + RGB 18 บิตแผน LCD tft, driver IC, backlight (BL) และ FPC และส่วนประกอบอื่น ๆ

(1) CTP มีบริเวณสัมผัสที่มีกว้าง 2.1 นิ้ว ซึ่งเชื่อมต่อกับ IC ไดรเวอร์ของ CTP (CST830) ผ่าน FPC ใช้อินเตอร์เฟซ I2C รองรับการสัมผัสหลาย

(2) แผน tft lcd มีพื้นที่แสดงสี 2.1 นิ้ว สามารถแสดงความละเอียด 480x480 ใช้เทคโนโลยีจอ IPS และมีมุมชมเต็ม 80/80/80/80.

(3) BL ใช้ LED สีขาว 4 ชิ้น เป็นแหล่งแสง ดังนั้น LCD แบบกลม tft สามารถผลิตความสว่าง 300 cd/m2

(4) ไดรเวอร์ IC ถูกติดตั้งบนกระจกและเชื่อมต่อกับส่วนประกอบอื่น ๆ ผ่าน FPC

(5) จํานวนปินของ FPC คือ 40 ปิน

นอกจากนี้ทั้งไฟหลังและ FPC สามารถปรับแต่งตามความต้องการของลูกค้าได้ เนื้อหาที่ปรับแต่งได้ประกอบด้วยความสว่างของไฟหลัง รูปทรงและโครงสร้างของ FPCและการนิยามของอินเตอร์เฟซ.

3ภาพวาด

หมายเหตุ:
(1) ประเภทจอ: 2.1 นิ้ว TFT + CTP
(2) ทิศทางการมอง: มุมมองทั้งหมด
(3) LCD Drive IC: ST7701S
(4) โหมดโปเลอเรซอร์: ผ่าน/ลบ
(5) อุณหภูมิการทํางาน: -20 ~ 70 °C
(6) ความร้อนในการเก็บ: -30 ~ 80 °C
(7) ความอดทนของเครื่องหมาย: ± 020
(8) การคุ้มครอง: ROHS

4รายละเอียดเร็ว

* ชื่อ LCM: จอ LCD IPS ทัชจุลภาพ 480x480 ความละเอียด 2.1TFT LCD กับ ST7701S

* รูปแบบ: CH210WV01A-CT
* Lcm ขนาด: 2.1 นิ้ว
* พร้อมกับแผ่นสัมผัส หรือไม่: ใช่
* ประเภทการสัมผัส: การสัมผัสแบบจุ
*ประเภทจอ: 2.1 นิ้ว TFT + CTP
* สีจอ: 16.7 M
* จํานวนจุด: 480 * 480 จุด
* TFT Dot Pitch:0.0111 ((W)×0.0111 ((H) ซม
* มุมมอง: 80/80/80/80
* ไดรเวอร์ IC: ST7701
* รูปแบบการแสดง: IPS / การส่ง / ปกติดํา
* ขนาดโมดูล:φ7.18×0365 ((T) ซม
* พื้นที่ทํางาน TFT:φ5.328 ซม.
* ความสว่าง: 300 cd/m2
* ความแตกต่าง: 800: 1
* ประเภทอินเตอร์เฟซ TFT:SPI 3 เส้น + RGB 18 บิต

* CTP ประเภทอินเตอร์เฟซ: I2C

* จํานวนปิน: 40 ปิน
* ประเภทและสีของไฟหลัง: ไฟหลัง LED/สีขาว
ไฟหลัง: 4 LED ตรงกัน

5การใช้งาน

7. FAQ

(1) สายการผลิตแบบอัตโนมัติเต็ม / ครึ่ง รับประกันคุณภาพที่ดีที่สุด
(2) การออกแบบตามความต้องการ
(3) การจัดส่งเร็ว ประมาณ 20 วันสําหรับเวลานํา
(4) ตัวอย่างมีตามคําขอ; สั่ง MOQ ขนาดเล็กสามารถเจรจาได้
(5) ให้บริการที่ดีที่สุดก่อนการขายและหลังการขายให้คุณ

หากคุณมีคําถามเพิ่มเติม, กรุณาติดต่อเราตอนนี้, เราหวังที่จะสื่อสารกับคุณ!
