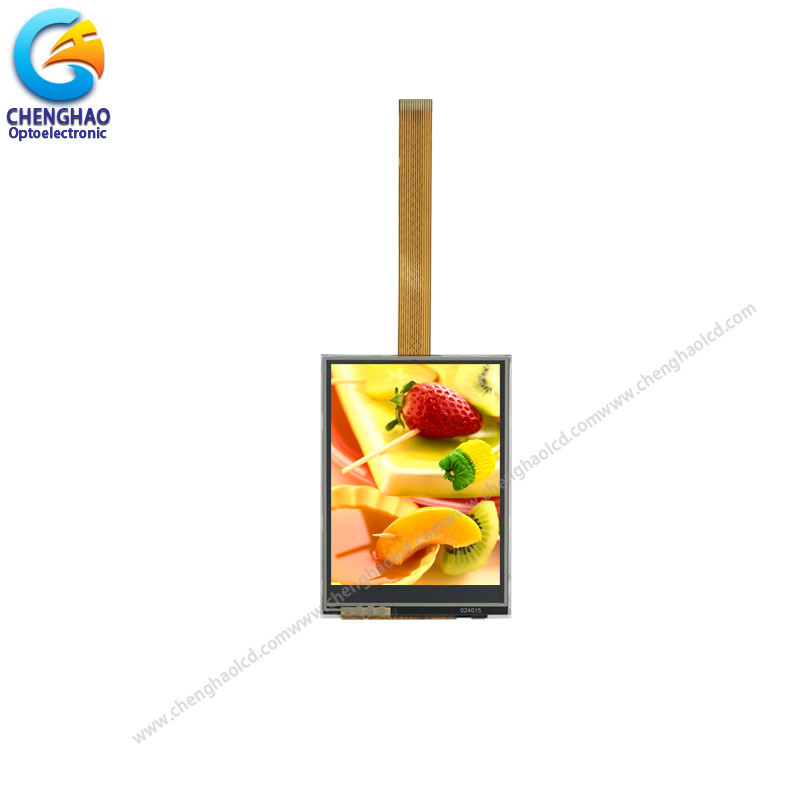

2.4 นิ้ว TFT Display ความสว่างสูง 240x320 จอสัมผัส LCD ขนาดเล็ก

รายละเอียดสินค้า

หน้าจอ TFT ความสว่างสูง 2.4 นิ้ว 240x320 หน้าจอสัมผัส LCD ขนาดเล็ก

1รายละเอียด

2คําอธิบาย

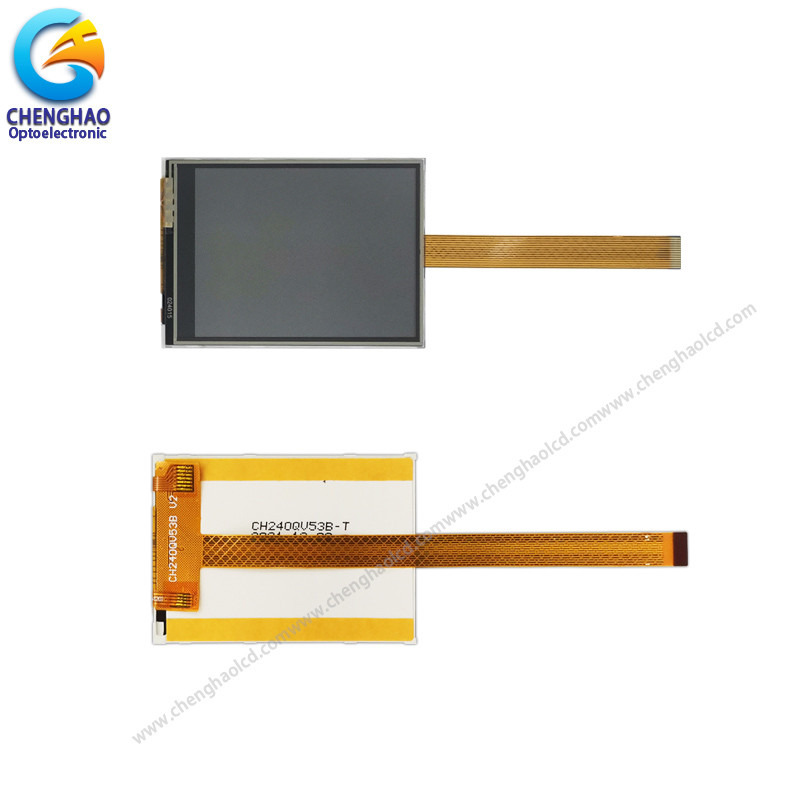

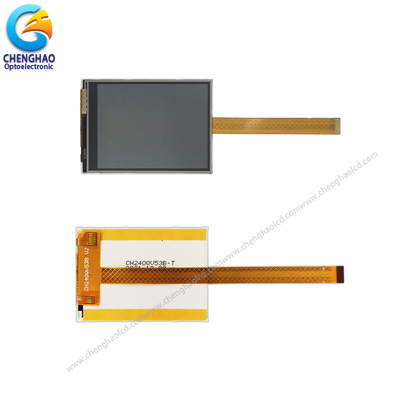

ChengHao Display โมเดล CH240QV53B-T เป็นจอกระจกเหลว (LCD) ทรานซิสเตอร์หนังบาง (TFT) แมทริกซ์แอคทีฟสีที่ใช้ TFT ซิลิคอนออมฟ์เป็นอุปกรณ์สลับรุ่นนี้ประกอบด้วยแผ่นสัมผัส, แผน LCD TFT, IC การขับเคลื่อน, ไฟหลังและ FPC.
LCD TFT นี้มีพื้นที่การแสดงที่ใช้งาน 2.8 นิ้ว (จอตั้ง) ที่วัดทางด้านฉากด้วยความละเอียด 240*320 ((RGB)
แผ่นสัมผัสนี้เป็นแผ่นสัมผัสแบบมีความต้านทานที่ใช้อินเตอร์เฟซ usb และรองรับการถอดหรือเปลี่ยนด้วยแผ่นสัมผัสแบบมีประสิทธิภาพ
ไดรเวอร์ที่ใช้ในโครงการนี้คือ ST7789V และสามารถแสดงสี 262K / 65K โดยการใส่สัญญาณ RGBเครื่องขับเคลื่อนติดตั้งบนกระจกและการเชื่อมต่อระหว่างทางผ่าน FPC รวมถึงส่วนประกอบในการขับเคลื่อนโมดูลจอ. รองรับ 4 เส้น 8 บิต SPI อินเตอร์เฟซ
นอกจากนี้ FPC ยังสามารถปรับแต่งได้ตามความต้องการของลูกค้า เช่น การปรับปรุงแสงเบื้องหลังและโครงสร้าง FPC การนิยามอินเตอร์เฟส เป็นต้น
สอดคล้องกับ RoHS และไม่มีฮาโลเจน

3. การวาด

4รายละเอียดเร็ว

ประเภทจอจอจอ LCD: 2.4TFT
ระเบียบจุด:240 ((RGB) × 320 จุด
แอรรี่กรองสี: สายตั้ง RGB
โหมดการแสดง:TN / การส่ง / ขาวปกติ
ทิศทางชม: 6 โมง
ทิศทางการพลิกระดับสีเทา: 12 โมง
IC ของเครื่องขับ: ST7789V
ขนาดโมดูล: 42.72 ((W) × 60.26 ((H) × 3.35 ((T) mm
พื้นที่ใช้งาน: 36.72 ((W) × 48.96 ((H) mm
ความถี่จุด: 0.153 (W) × 0.153 (H) มม.
อินเตอร์เฟซ: SPI 4 สาย_ 8 บิต
อุณหภูมิการทํางาน: -20 ~ +70 °C
อุณหภูมิการเก็บรักษา: -30 ~ +80 °C
ไฟหลัง: 6 LED ขาวในแนวขนาน
น้ําหนัก: TBD g

5การใช้งาน





6. FAQ

Q1: คุณยอมรับการปรับแต่งจอและจอสัมผัส?
ตอบ: แน่นอน คุณสามารถปรับแต่ง FPC แบ็คไลท์ และจอสัมผัสได้
Q2: ช่องหน้าแบบไหนคือหน้าจอของคุณ?
A: หน่วยขนาดเล็กของจอโดยทั่วไปรองรับ SPI,MCU,RGB,MIPI. หน่วยขนาดกลางโดยทั่วไปรองรับ LVDS,MIPI,EDP. รายละเอียดที่แตกต่างกันใช้อินเตอร์เฟสที่แตกต่างกัน
Q3: คุณใช้จอสัมผัสแบบจุหรือจอสัมผัสแบบต่อรอง
ตอบ: เรามีจอสัมผัสแบบจุและจอสัมผัสแบบต่อรอง
Q4: นโยบายตัวอย่างของคุณคืออะไร?
A: ถ้ามีสินค้า คุณสามารถเก็บตัวอย่างได้ตลอดเวลา ถ้าไม่มีสินค้า มันต้องใช้เวลาสักพัก แล้วรอให้วัสดุกลับมาเก็บตัวอย่างแต่ลูกค้าต้องจ่ายค่าตัวอย่าง และค่าบริการด่วน.
Q5: เวลานําของคุณสําหรับการผลิตจํานวนมากเป็นเวลานานแค่ไหน?
A: ใช้เวลาประมาณ 20 - 45 วันทํางานสําหรับการผลิตจํานวนมาก ขึ้นอยู่กับรุ่นและปริมาณการสั่งซื้อ
Q6: วิธีการรับประกันการจัดส่งที่มั่นคงในระยะยาว
ตอบ: อันดับแรก เราจะแนะนําผลิตภัณฑ์ที่สามารถนําเสนอให้กับลูกค้าได้นาน และอันดับสอง เราจะมีสต๊อกจํานวนมากล่วงหน้าเป็นเวลานาน
Q7: วิธีการชําระเงินของคุณสําหรับการผลิตจํานวนมากคืออะไร?
A: โดยทั่วไปหลังจากได้รับเงินฝาก 50%-100% จากลูกค้า พวกเขาเริ่มเตรียมวัสดุ การจัดส่งประมาณ 5 วันทําการหลังจากได้รับการชําระเงินสุดท้าย
