รายละเอียดสินค้า

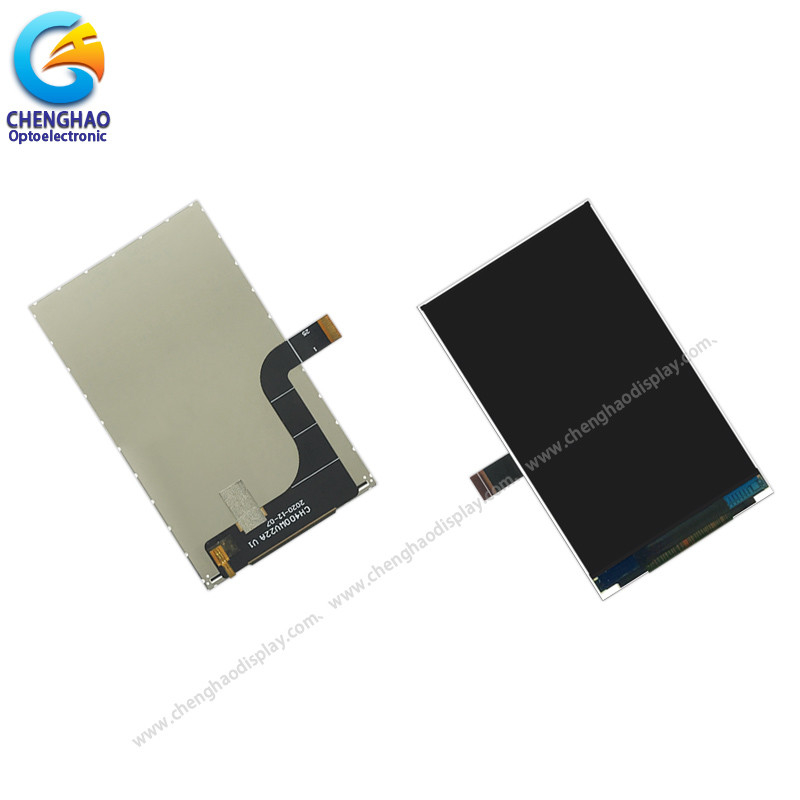

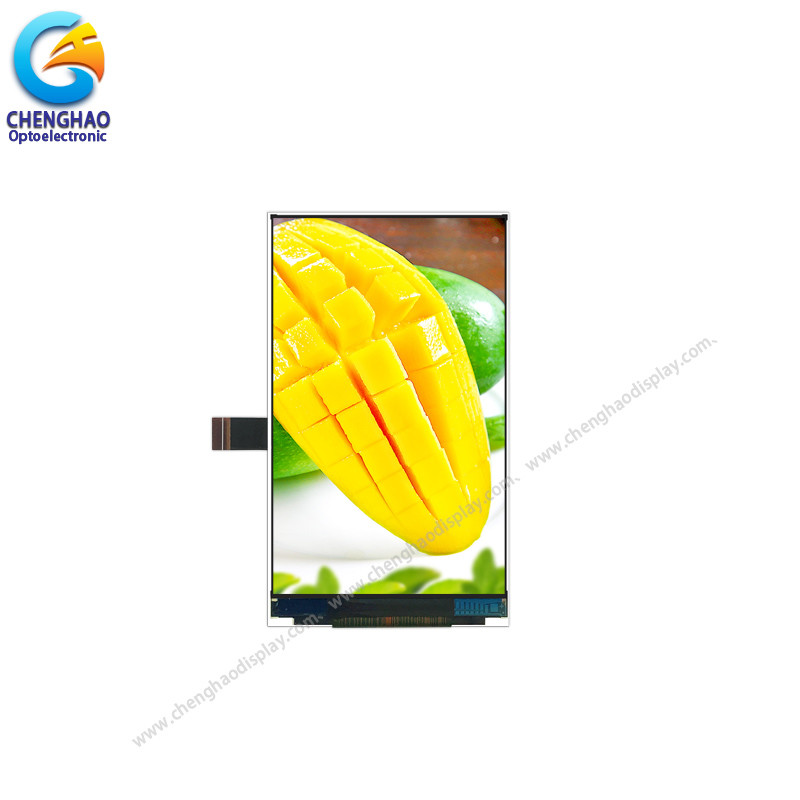

จอ TFT ความสว่างสูง 4.0 นิ้ว ความละเอียด 480x800 ด้วย IC ST7701
1รายละเอียด
| รายการ |
ค่านิยมมาตรฐาน |
หน่วยงาน |
| ประเภท LCD |
4.0 ธทท |
-- |
| การจัดเรียงจุด |
480*800 |
จุด |
| ไดรเวอร์ IC |
ST7701 |
-- |
| ขนาดโมดูล |
57.14 ((W)×96.85 ((H)×1.83 ((T)
|
mm |
| พื้นที่ทํางาน |
51.84 ((W)×86.4 ((H)
|
mm |
| สูงจุด |
0.108 ((W)×0.108 ((H)
|
mm |
| อุณหภูมิการทํางาน |
- 20 ~ + 70 |
°C |
| อุณหภูมิการเก็บรักษา |
- 30 ~ + 80 |
°C |
| ไฟหลัง |
LED ขาว |
-- |
| น้ําหนัก |
TBD |
g |
2คําอธิบาย
ChengHao โมเดลจอCH400WV22A เป็นจอจอกระจกเหลว (LCD) ทรานซิสเตอร์หนังบาง (TFT) ที่ใช้ TFT ซิลิคอนอัมโฟสเป็นอุปกรณ์การสลับพานีล LCD TFT ระบบขับเคลื่อนIC, ไฟหลัง และ FPC.
LCD TFT นี้มี4.0 (สูง หน้าจอ)พื้นที่แสดงภาพที่ใช้งานได้ โดยวัดทางด้านด้านตรงในขนาด 1 นิ้ว480*800 การแก้ไข
ไดรเวอร์ที่ใช้ในโครงการนี้คือ รายการ ST7701Sและสามารถแสดง16Mสีโดย RGB สัญญาณเข้า หมุนที่ติดตั้งบนกระจกและการเชื่อมต่อผ่าน FPC รวมถึงส่วนประกอบในการขับเคลื่อนโมดูลจอ การสนับสนุน 2-lane_MIPI DSI interface
ควรระบุว่า CH400WV22A ใช้เทคโนโลยีจอ IPS TFT และมีมุมชมที่กว้างมาก 80/80/80/80, ทําให้ผู้ใช้สามารถรับประสบการณ์การชมที่ดีขึ้น
นอกจากนี้ FPC ยังสามารถปรับปรุงตามความต้องการของลูกค้า เช่น การปรับปรุง ไฟหลังและ FPC โครงสร้าง,การนิยามอินเตอร์เฟซเป็นต้น
สอดคล้องกับ RoHS และไม่มีฮาโลเจน
3. การวาด
4รายละเอียดเร็ว
ชื่อสินค้า: จอ TFT ความสว่างสูง 4.0 นิ้ว ความละเอียด 480x800 ด้วย IC ST7701
ตัวอย่าง: CH400WV22A
มีหรือไม่มี TP: ไม่มี
TP การสนับสนุน ประเภท: CTP,RTP
ประเภทจอจอ LCD: 3.97TFT
ระเบียบจุด: 480 ((RGB) × 800 จุด
แอรรี่กรองสี: สายตั้ง RGB
โหมดการแสดง: IPS / Transmissive / ปกติดํา
ทิศทางการดู: ทั้งหมด
IC ไดรเวอร์ TFT: ST7701S
สี: 16M
ความแตกต่าง: 8001
ขนาดโมดูล: 57.14 ((W) × 96.85 ((H) × 1.83 ((T) mm
TFT พื้นที่ทํางาน: 51.84 ((W) × 86.4 ((H) mm
ขนาดของจุด: 0.108 ((W) × 0.108 ((H) mm
อินเตอร์เฟซ TFT: 2 เลน_MIPI DSI
จํานวนปิน FPC: 25
อุณหภูมิการทํางาน: -20 ~ +60 °C
อุณหภูมิการเก็บรักษา: -30 ~ +70 °C
ไฟหลัง: 8 LED ขาว
น้ําหนัก: TBD g
5การใช้งาน
6. FAQ
Q1: คุณเป็นผู้ผลิต?
ตอบ: ครับ เราเป็นผู้ผลิต
Q2: เวลาในการจัดส่งของคุณนานแค่ไหน?
A: ปกติ 3-5 วันทําการหลังจากการชําระเงิน; คําสั่งความต้องการพิเศษ, เวลาในการจัดส่งคือการต่อรอง.
Q3: ถ้าผลิตภัณฑ์ไม่สามารถทํางานหลังจากได้รับมัน,ฉันควรจะทําอย่างไร?
ตอบ: เราจะเปลี่ยนสินค้าใหม่ให้ท่านทันที แล้วเราจะตัดสินเรื่องนั้น
Q4: คุณยอมรับการออกแบบ OEM?
A: ใช่เราทํา เราสามารถออกแบบตามความต้องการของคุณ MOQ ปกติ 100-1000.
Q5: คุณยอมรับการชําระเงิน 30% ก่อน?
ตอบ: ใช่ เราสามารถเริ่มเตรียมสินค้าของคุณเมื่อได้รับการชําระเงิน 30% และส่งพวกเขาหลังจากได้รับการชําระเงินที่เหลือ 70%
Q6: คุณยอมรับเงื่อนไขการชําระเงินอย่างไร?
A: เรายอมรับ Paypal, T / T, Western Union, Wechat, Alipay, ในเงินสด (RMB หรือ USD)
