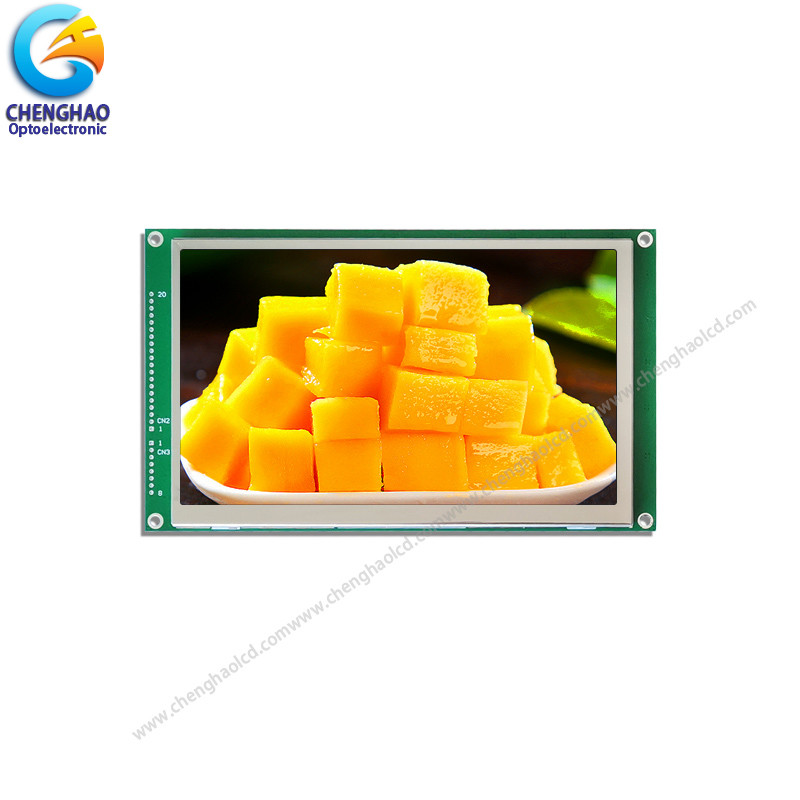

โมดูลจอ LCD ที่อ่านแสงอาทิตย์ 7 นิ้ว 800x480 พร้อมอินเตอร์เฟซ RGB

รายละเอียดสินค้า

โมดูลจอ LCD ที่อ่านแสงอาทิตย์ 7 นิ้ว 800x480 พร้อมอินเตอร์เฟซ RGB

1รายละเอียด

2คําอธิบาย

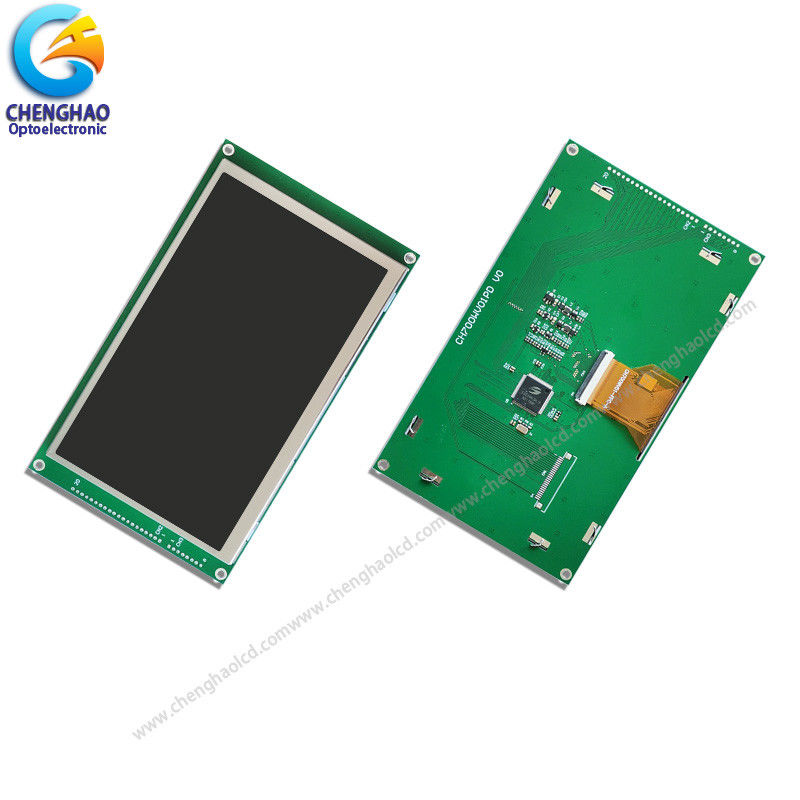

CH700WV01B-PD เป็นโมดูล TFT Lcd ความสูง 7.0 นิ้ว มีอินเตอร์เฟียส RGB จาก Chenghao Optoelectronic ซึ่งประกอบด้วยแพนล์ LCD, ไดรเวอร์ IC, บอร์ดไดรเวอร์ PCB, ไดรเวอร์กรอบเหล็กและ FPC และส่วนประกอบอื่น ๆ.

แผน LCD นี้เป็นชนิด TFT และมีพื้นที่แสดงสีที่มีความยาวเส้นฉาก 7.0 นิ้ว โดยใช้เทคโนโลยีจอ IPSสามารถแสดงภาพความละเอียด 800x480 และรองรับทุกมุมมอง IPS.

รูปแบบของไดรเวอร์ IC คือ SSD1963 ซึ่งติดตั้งติดตั้งบนแผ่น LCD และเชื่อมต่อกับ FPC. สี 16M สามารถแสดงด้วยการใส่สัญญาณ RGB ไปยังไดรเวอร์ IC.อินเตอร์เฟซ RGB ได้รับการสนับสนุน.

บอร์ดไดรเวอร์ PCB เก็บไดรเวอร์และเชื่อมต่อกับจอ LCD และอุปกรณ์ภายนอกผ่านเครื่องเชื่อม

กลมไฟหลังให้แสงหลังที่มีความสว่างมากกว่า 500 cd/m2 ทําให้หน้าจอ 7 นิ้วนี้สามารถอ่านแสงอาทิตย์ได้

จํานวนปินของ FPC คือ 50pin และรูปร่างและโครงสร้างของมันสามารถปรับปรุงและปรับปรุงตามความต้องการของลูกค้า

หากโมดูล LCD ขนาด 7.0 นิ้วนี้ไม่ตรงกับความต้องการของโครงการของคุณ เรายังมีหลายวิธีการแสดงภาพคล้ายกับ CH700WV01B-PD ให้คุณเลือกคุณสามารถติดต่อเราผ่านบริการลูกค้าออนไลน์ หรืออีเมล, เรากําลังมองไปข้างหน้ามากที่จะทํางานร่วมกับคุณ

3ภาพวาด

หมายเหตุ:
(1) ประเภทจอ: 7 " TFT
(2) ทิศทางการดู: 12:00
(3) ไซคิวจอจอไฟฟ้า: ******
(4) รูปแบบการขั้ว: ผ่าน/ขาวปกติ
(5) อุณหภูมิการทํางาน: -20 ~ + 70 °C
(6) อุณหภูมิในการเก็บรักษา: -30 ~ + 80 °C
(7) ความอดทนของเครื่องหมาย: ± 020
(8) การคุ้มครอง: ROHS

4รายละเอียดเร็ว

* ชื่อ LCM: โมดูลจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอ
* Lcm ขนาด: 7.0 นิ้ว
* ประเภทจอ: 7 " TFT
* สีจอ: 16.7M
* จํานวนจุด: 800x480
* TFT Dot Pitch: ----
* มุมมอง: 12 โมง

* ไดรเวอร์ IC: SSD1963
* รูปแบบการแสดง: TN/Transmissive/Normally White
* ขนาดโมดูล: 186.8*109*13.4 มิลลิเมตร
* พื้นที่ใช้งาน TFT: 154.08*85.92 มม.
* ความสว่าง: 500 cd/m2

* ความแตกต่าง: 500:1

* ประเภทอินเตอร์เฟซ TFT: RGB

* จํานวนปิน: 50
* ประเภทไฟหลัง: LED ขาว
ไฟหลัง: LED 6 ชิ้น

5การใช้งาน

6. FAQ

1คุณมีข้อดีอะไรบ้าง

A. เวลาในการจัดส่งที่รวดเร็ว สามารถรองรับการบริการตัวอย่าง สินค้ามีอยู่ในสต๊อก สามารถจัดส่งได้ตลอดเวลา บริการออนไลน์ 24 ชั่วโมง สินค้าผ่านการรับรองอย่างเข้มงวดและผู้ซื้อได้ผลดี.

2.Q: ผมจะได้รับตัวอย่างได้อย่างไร?

A: ส่งสอบถาม → ข้อเสนอราคา → ยืนยันข้อเสนอราคาและชําระค่าเครื่องมือ → ส่งภาพวาด → ยืนยันภาพวาด → ทําเครื่องมือและตัวอย่าง → ตัวอย่างเสร็จ → ส่งผ่านการขนส่งสินค้าหรือการเก็บของทางทะเล

3.Q: ฉันสามารถคาดหวังได้นานแค่ไหนที่จะได้รับตัวอย่าง?

A: การวาดลวดลาย: 2-4 วัน เวลาตัวอย่าง: 7-15 วัน

4.Q: คุณสามารถออกแบบ LCD ตามความต้องการของเราได้หรือไม่?

ตอบ: แน่นอน เราจะให้ค่าใช้จ่ายเครื่องมือที่ดีที่สุด

5.Q: วิธีการวางคําสั่ง?

A: หากคุณยืนยันตัวอย่างโอเค, กรุณาส่งคําสั่งการซื้อของคุณไปยังเรา โดยอีเมลหรือแฟ็กซ์, แล้วเราจะส่งใบชําระเงินให้คุณสําหรับการชําระเงินฝาก. เราต้องการทราบข้อมูลต่อไปนี้ของคําสั่งของคุณ.

(1) ข้อมูลผลิตภัณฑ์ จํานวน เลขรุ่น

(2) ข้อมูลการจัดส่ง-ชื่อบริษัท ที่อยู่ถนน เบอร์โทรศัพท์และแฟ็กซ์ ท่าเรือปลายทาง

(3) รายละเอียดการติดต่อของผู้ส่งสินค้า หากคุณมีในจีน

6. Q: คุณสามารถรับประกันคุณภาพการผลิตได้อย่างไร?

A: คุณภาพการผลิตของเราปฏิบัติตามระบบมาตรฐาน ISO9000, ทีมงานออกแบบที่มั่นคง, ประสบการณ์ 10 ปีของทีมงาน QC และระบบควบคุมคุณภาพอย่างเข้มงวดรับประกันคุณภาพการผลิตยอมรับส่วนที่สาม การตรวจสอบการเก็บรักษาในอุณหภูมิสูงและต่ํา และการทดสอบการใช้งานในอุณหภูมิสูง
