รายละเอียดสินค้า

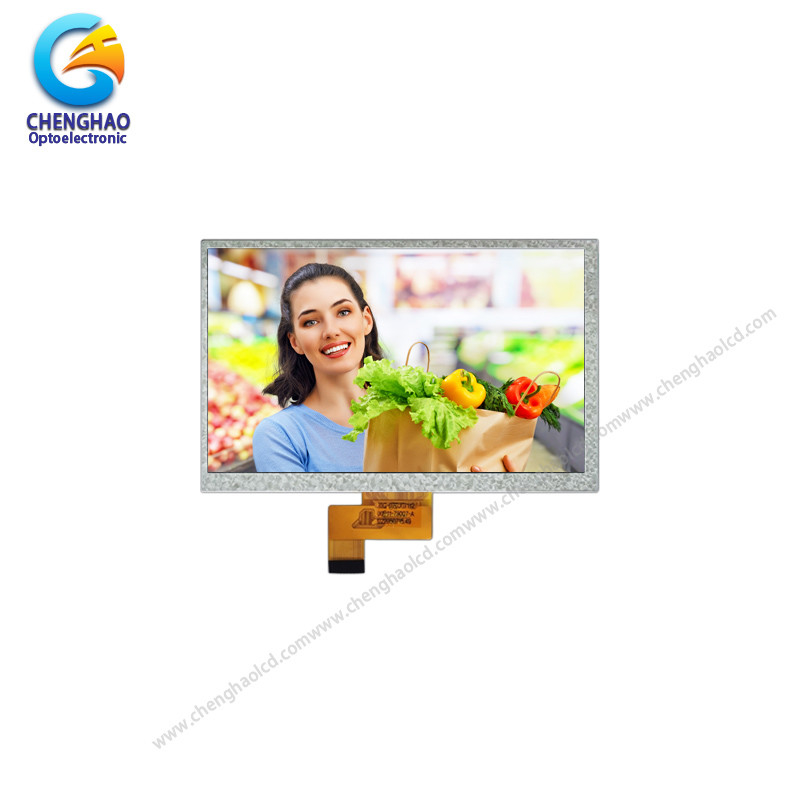

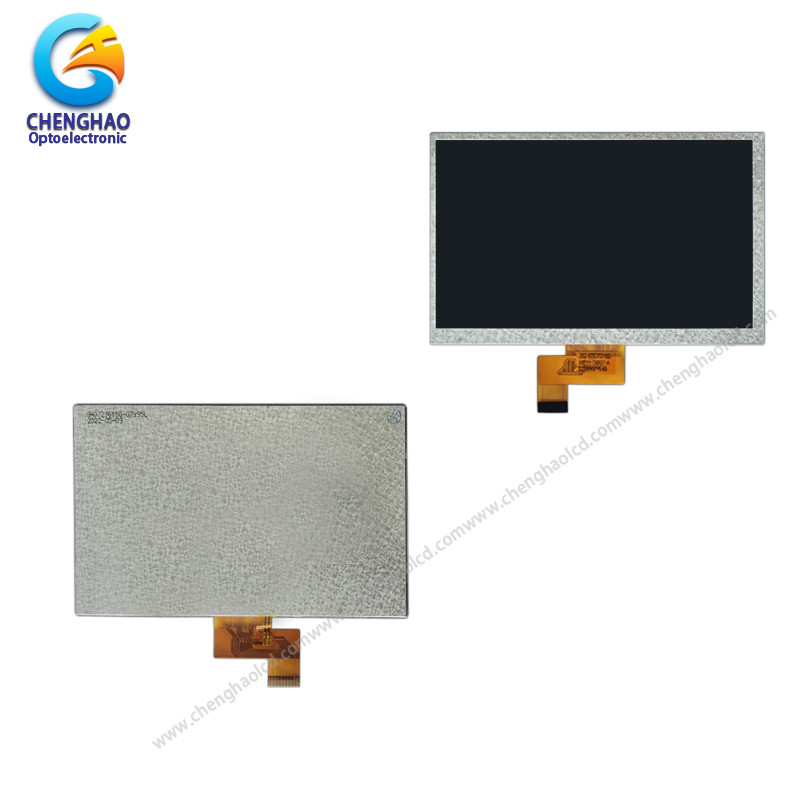

HD 7 นิ้ว Tft Lcd Module 1024 * 600 4 สาย MIPI ด้วยทิศทางการดูทั้งหมด
1รายละเอียด
| โมเดล เลขที่ |
CH700WS16A |
| ประเภทโมดูล |
7"TFT |
| โหมดการแสดง |
IPS / สายส่ง / ปกติสีดํา |
| จํานวนจุด |
1024*3 ((RGB) *600 |
| ทิศทางการดู |
80/80/80/80 |
| ขนาดโมดูล |
164.9 ((W) * 100.0 ((H) * 3.5 ((T) มม |
| พื้นที่ TFT Active |
154.2144 ((W) * 85.92 ((H) มม |
| TFT Dot pitch (ระยะของจุด TFT) |
0.1506 ((W) * 0.1432 ((H) มม |
| อินเตอร์เฟซ |
4 เลน-MIPI |
| ประเภทไฟหลัง |
LED ขาว |
| ความสว่าง |
500cd/m2 |
2คําอธิบาย
ChengHao Display โมเดล CH700WS16A เป็นจอกระจกเหลว (LCD) ทรานซิสเตอร์หนังบาง (TFT) แมทริกซ์เคลื่อนไหวสีที่ใช้ TFT ซิลิคอนแบบออมฟ์เป็นอุปกรณ์สลับรุ่นนี้ประกอบด้วยแผ่น LCD TFT, ขับเคลื่อน IC, ไฟหลังและ FPC.
LCD TFT นี้มีพื้นที่การแสดงที่ใช้งาน 7.0 นิ้ว (จอแนวราบ) ที่วัดทางด้านขนานด้วยความละเอียด 1024 * 600
ไดรเวอร์ที่ใช้ในโครงการนี้สามารถแสดงสี 16M โดยการใส่สัญญาณ RGB ไดรเวอร์ติดตั้งบนกระจกและการเชื่อมต่อผ่าน FPC รวมถึงองค์ประกอบในการขับเคลื่อนโมดูลจอการสนับสนุน 4 ช่องทาง-MIPI.
นอกจากนี้ FPC ยังสามารถปรับแต่งได้ตามความต้องการของลูกค้า เช่น การปรับปรุงแสงเบื้องหลังและโครงสร้าง FPC การนิยามอินเตอร์เฟส เป็นต้น
สอดคล้องกับ RoHS และไม่มีฮาโลเจน
3ภาพวาด
หมายเหตุ:
(1) ประเภทจอ: 7.0 นิ้ว IPS TFT
(2) ทิศทางการมอง: 80/80/80/80
(4) โหมดการขั้ว:ส่งส่ง/ลบ
(5) อุณหภูมิการทํางาน: -20 ~ 70 °C
(6) ความร้อนในการเก็บ: -30 ~ 80 °C
(7) ความอดทนของเครื่องหมาย: ± 020
(8) การคุ้มครอง: ROHS
4รายละเอียด Qucik
ค่าประกอบ
ขนาดการแสดงด้านขนาน:70.0 นิ้ว
อินเตอร์เฟสประเภท:4 เลน MIPI
ความละเอียด: 1024*600 จุด
ขนาดพื้นที่ชม: 154.2144 ((W) * 85.92 ((H) mm
ประเภทไฟหลัง: LED
โหมดการแสดง: ส่ง
ขนาด: 164.9 ((W) * 100.0 ((H) * 3.5 ((T) mm
เทคโนโลยีจอเมทริกซ์: IPS TFT
อุณหภูมิการทํางานขั้นต่ํา: -20 °C
อุณหภูมิการทํางานสูงสุด: +70°C
ความสว่าง: 500 cd/m2
จํานวนสี: 16.7 ล้าน
มาตรฐานครบถ้วน: CE, RoHS
เวลาตอบสนอง:***
ระยะอุณหภูมิการทํางาน: -20 → +70°C
อัตราความแตกต่าง:800
ประเภทจอ: LCD TFT
5การใช้งาน
6บริการของเรา
นโยบายการขนส่ง:
1- โดยปกติ เราส่งผ่าน Fedex / DHL / UPS, ทางด่วน (2-7 วันทําการถึง), เหมาะสําหรับการสั่งซื้อขนาดเล็ก
2- การส่งทางทะเล (25-40 วันถึง) ค่าใช้จ่ายต่ํา ท่าเรือไปท่าเรือ โดยปกติสําหรับการสั่งซื้อปริมาณใหญ่
ปรับแต่ง/OEM:
บริการตามสั่งก็โอเค
นโยบายตัวอย่าง:
1- โดยปกติเรานําเสนอตัวอย่างสุ่มฟรี แต่กับค่าจัดส่งตัวอย่างของคุณค่าจัดส่ง
2- เรานําเสนอ 1-2 pcs ตัวอย่างแต่ละอย่างสุ่ม, ถ้าสําหรับ pcs เพิ่ม, เราจะพยายามส่งให้คุณ, ถ้าไม่และคุณต้อง
ขอตัวอย่างเพิ่มเติม เราจะคิดค่าตัวอย่างเท่ากัน สําหรับการทําตัวอย่างเพิ่มเติมให้คุณ
ขั้นตอนการสั่งซื้อง่าย
กรุณายืนยันชื่อสินค้า รูปภาพ สีและปริมาณ ก่อนสั่งซื้อ
