3โมดูลจอจอ LCD ขนาด 0.5 นิ้ว ความละเอียด 320x480 พร้อมอินเตอร์เฟซ SPI

รายละเอียดสินค้า

3โมดูลจอ LCD ขนาด 0.5 นิ้ว ความละเอียด 320x480 พร้อมอินเตอร์เฟซ SPI

1รายละเอียด

2คําอธิบาย

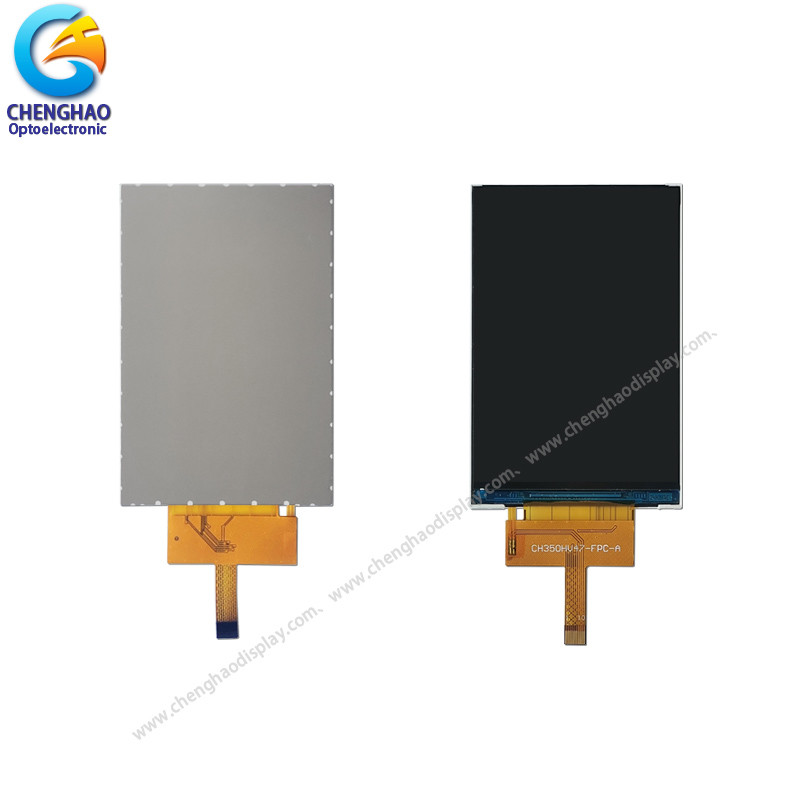

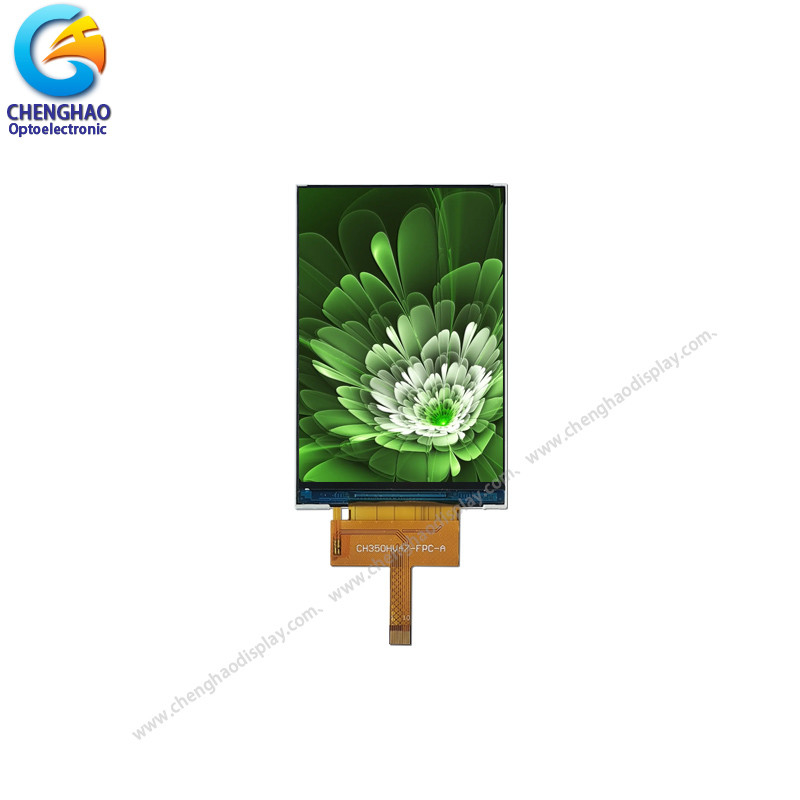

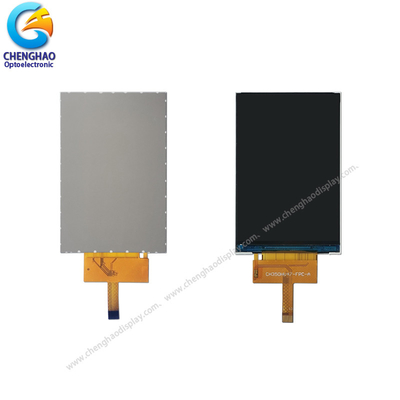

ChengHao TFT LCD CH350HV47A เป็นจอกระจกเหลว (LCD) ทรานซิสเตอร์หนังบาง (TFT) ที่ใช้ TFT ซิลิคอนออมฟ์เป็นอุปกรณ์สลับรุ่นนี้ประกอบด้วยแผ่น LCD TFT, ขับเคลื่อน IC, ไฟหลังและ FPC.

LCD TFT นี้มีพื้นที่การแสดงที่ใช้งาน 3.5 นิ้ว (จอแนวราบ) ที่วัดทางด้านขอบด้วยความละเอียด 320*480.

ไดรเวอร์ที่ใช้ในโครงการนี้คือ ST7796S หรือมีความสอดคล้อง และสามารถแสดงสี 16M โดยการใส่สัญญาณ RGBเครื่องขับเคลื่อนติดตั้งบนกระจกและการเชื่อมต่อระหว่างทางผ่าน FPC รวมถึงส่วนประกอบในการขับเคลื่อนโมดูลจอ. รองรับ 4line 8bit SPI อินเตอร์เฟซ

นอกจากนี้ FPC ยังสามารถปรับแต่งได้ตามความต้องการของลูกค้า เช่น การปรับปรุงแสงเบื้องหลังและโครงสร้าง FPC การนิยามอินเตอร์เฟส เป็นต้น

สอดคล้องกับ RoHS และไม่มีฮาโลเจน

3ภาพวาด

หมายเหตุ:
(1) ประเภทจอ: TFT 3.5 นิ้ว
(2) ทิศทางการมอง: 80/80/80/80
(3) LCD Drive IC: ST7796S
(4) โหมดโปเลอเรซอร์: ผ่าน/ลบ
(5) อุณหภูมิการทํางาน: -20 ~ 70 °C
(6) ความร้อนในการเก็บ: -30 ~ 80 °C
(7) ความอดทนของเครื่องหมาย: ± 020
(8) การคุ้มครอง: ROHS

4รายละเอียดเร็ว

* LCM ชื่อ: 3.5 นิ้ว Low Power Lcd Display Module

*รุ่น: CH350HV47A
* Lcm ขนาด: 3.5 นิ้ว
*ประเภทจอ: 3.5 ช่อง TFT
* สีจอ: 262K/65K
* จํานวนจุด: 320*480
* TFT Dot Pitch:0.153 ((W)×0.153 ((H) มม
* มุมมอง:80/80/80/80
* ไดรเวอร์ IC: ST7796S
* รูปแบบการแสดง: IPS / การส่ง / ปกติดํา
* ขนาดโมดูล:53.16 ((W)×81.74 ((H)×2.17 ((T) มม
* พื้นที่ทํางาน TFT:48.96 ((W)×73.44 ((H) มม

* ความสว่าง: 350 cd/m2
* ความแตกต่าง: 800:1
* ประเภทอินเตอร์เฟซ TFT:SPI 4-line_8bit

* จํานวนปิน: 10 ปิน
*ประเภทและสีของไฟหลัง: 6 ไลด์ไฟหลัง/สีขาว

5การใช้งาน

6. FAQ

Q: วิธีการชําระเงิน
T/T, Paypal และ Western Union เป็นต้น
สําหรับตัวอย่าง: จ่ายล่วงหน้า
สําหรับการผลิตจํานวนมาก: เงินมัดจํา 50% และเงินสมทบ 50% ก่อนการส่ง

Q: เวลานําของผลิตภัณฑ์คืออะไร
A: ตัวอย่างในคลังจะส่งภายใน 3 วันหลังจากการชําระเงิน
2-4 สัปดาห์สําหรับการผลิตจํานวนมาก

Q: ระยะเวลาการรับประกันเป็นเวลาเท่าไหร่?
A: โดยทั่วไประยะเวลาการรับประกันคือ 1 ปี มันขึ้นอยู่กับสินค้าที่แตกต่างกัน

Q: MOQ ของสินค้าคืออะไร?
A: สินค้าที่แตกต่างกันมี MOQ ที่แตกต่างกัน, กรุณาติดต่อกับเราขายสําหรับข้อมูลรายละเอียด.

Q: บริการหลังการขายของคุณคืออะไร?
ตอบ: หากมีปัญหาใด ๆ คุณจะได้รับคําตอบของเราภายใน 24 ชั่วโมง การแก้ไขจะนําเสนอโดยทีมงานเทคนิคมืออาชีพของเราทันที

Q: คุณสามารถให้บริการ OEM?
A: ใช่, เราสามารถให้บริการทั้ง OEM และ ODM, สามารถปรับปรุงผลิตภัณฑ์ตามภาพวาดที่คุณให้

Q: ผมสามารถไว้วางใจคุณภาพสินค้าของคุณได้อย่างไร?
A: บริษัทได้พัฒนาการตรวจสอบที่เข้ามา, การทดสอบออนไลน์และระบบการทดสอบความน่าเชื่อถือ, ผลิตภัณฑ์ของบริษัทผ่านการทดสอบ ROHS,CE
