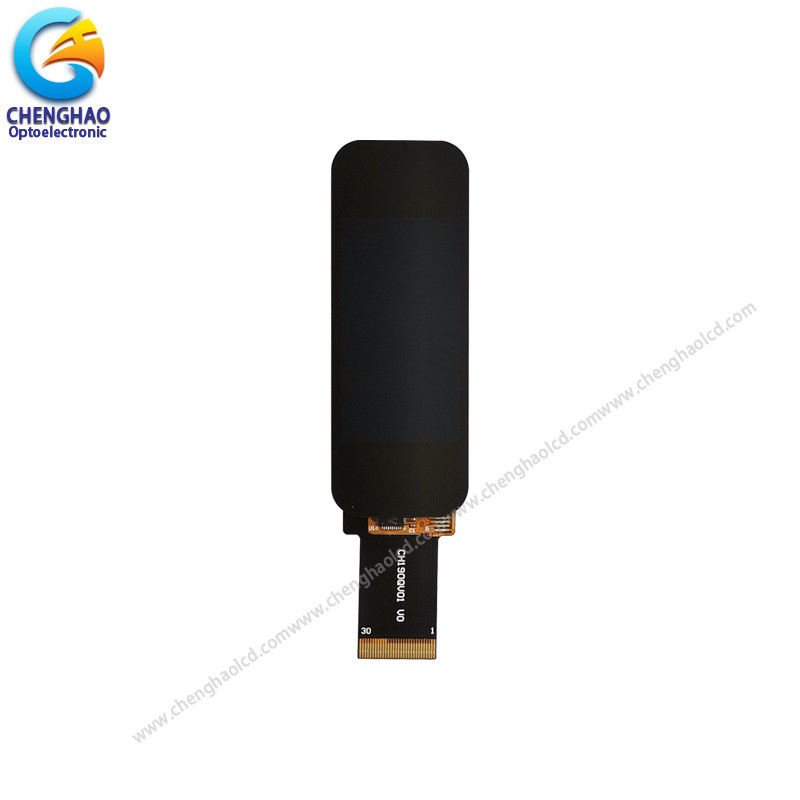

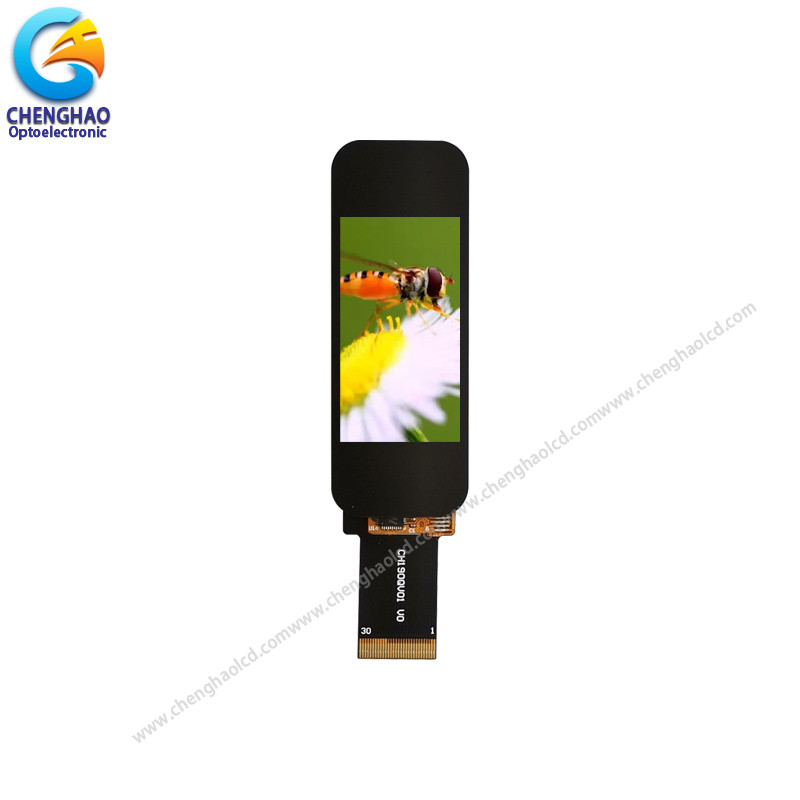

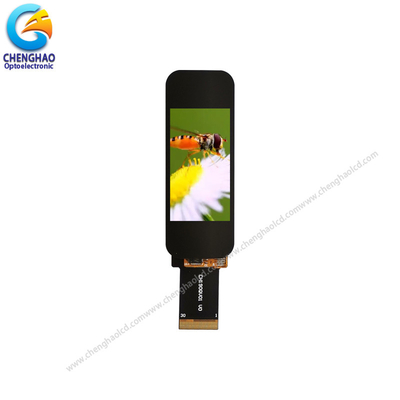

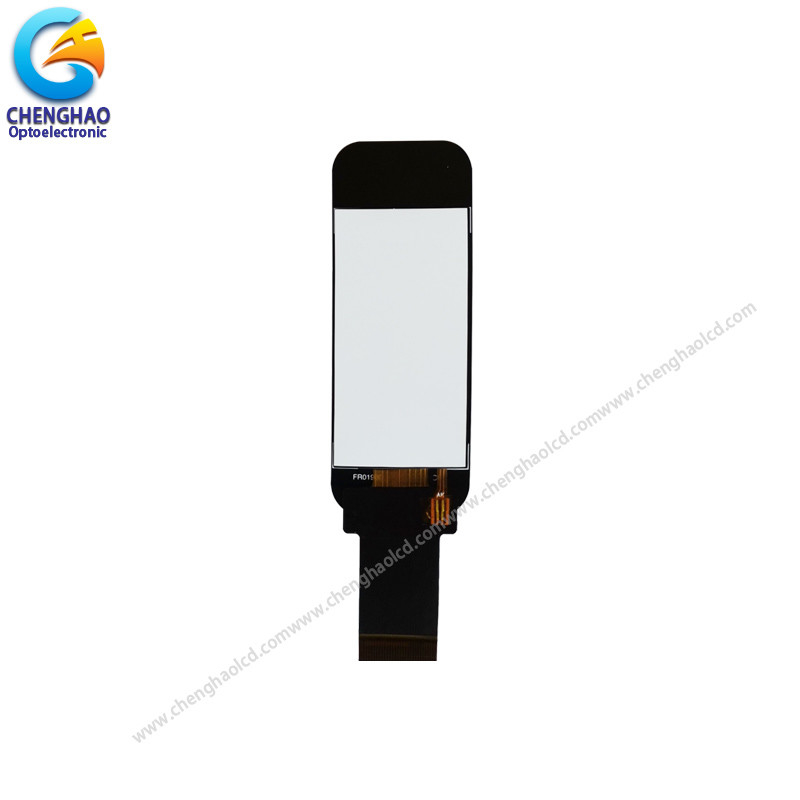

1.9 นิ้วจอสัมผัส LCD ขนาดเล็ก 30pin MCU 170*320 IPS TFT Display

รายละเอียดสินค้า

1.9 นิ้วจอสัมผัส LCD ขนาดเล็ก 30pin Mcu 170*320 IPS Tft Display

1รายละเอียด

2คําอธิบาย

ChengHao Display แบบ CH190QV01A-CT เป็นจอกระจกเหลว (LCD) ทรานซิสเตอร์หนังบาง (TFT) แมทริกซ์เคลื่อนไหวสีที่ใช้ TFT ซิลิคอนออมฟ์เป็นอุปกรณ์สลับรุ่นนี้ประกอบด้วยแผ่น LCD TFTแผ่นสัมผัส ไซต์ขับเคลื่อน ไฟหลัง และ FPC
LCD TFT นี้มีพื้นที่การแสดงที่ใช้งาน 1.9 นิ้ว (จอตั้ง) ที่วัดทางด้านขั้วด้วยความละเอียด 170*320.
ไดรเวอร์ที่ใช้ในโครงการนี้คือ ST7789 และสามารถแสดงสี 262K / 65K โดยการใส่สัญญาณ RGBเครื่องขับเคลื่อนติดตั้งบนกระจกและการเชื่อมต่อระหว่างทางผ่าน FPC รวมถึงส่วนประกอบในการขับเคลื่อนโมดูลจอรองรับอินเตอร์เฟซ SPI
นอกจากนี้ FPC ยังสามารถปรับแต่งได้ตามความต้องการของลูกค้า เช่น การปรับปรุงแสงเบื้องหลังและโครงสร้าง FPC การนิยามอินเตอร์เฟส เป็นต้น
สอดคล้องกับ RoHS และไม่มีฮาโลเจน

3ภาพวาด

หมายเหตุ:
(1) ประเภทจอ: TFT + CTP 1.9 นิ้ว
(2) ทิศทางการดู: เต็ม
(3) LCD Drive IC: ***
(4) โหมดการขั้ว: ****
(5) อุณหภูมิการเก็บรักษา: -30 ~ 80 °C
(6) ความอดทนของเครื่องหมาย: ± 020
(7) การป้องกัน: ROHS

4รายละเอียดเร็ว

เลข LCM: CH190QV01A-CT
ความละเอียด: 170*320
สถานที่จุด:
มิติของกรอบ: 26.8 * 72.0 * 2.28 มม.
พื้นที่ใช้งาน: 22.7*42.72 มิลลิเมตร
มุมมอง: R/L/U/D 80/80/80/80 ((Deg)
อินเตอร์เฟซไฟฟ้า TFT: SPI/MCU
Tft ไดรเวอร์ IC: ***
อัตราความแตกต่าง: 800
ไฟหลังประเภท: LED
ระยะเวลาการตอบสนอง: ******(ms
โหมดการแสดง: IPS, ปกติดํา, ส่ง
อุณหภูมิการทํางาน: -20-70 °C
อุณหภูมิการเก็บรักษา: -30-80 °C
สีจอ: 262K/65K
อายุการใช้งานไฟหลัง: 20k ชั่วโมง ((นาที)
ประเภทแผ่นสัมผัส: CTP

5การใช้งาน

6บริการของเรา

1เราให้บริการรับประกันสินค้าหลังการขาย 1 ปี กับลูกค้าทุกท่านที่ซื้อสินค้าของเรา
2สําหรับปัญหาทางเทคนิคใด ๆ ที่ลูกค้าเจอในกระบวนการทดสอบหรือใช้สินค้าของเราทีมงานทางเทคนิคของเราจะให้บริการการสนับสนุนทางเทคนิคออนไลน์ที่อยู่ห่างไกลกับลูกค้าตลอดเวลา.
3เราเป็นผู้จําหน่ายแบบโรงงานที่มีการรับรอง ISO ผลิตภัณฑ์ของเราที่ขายผ่านการตรวจสอบและทดสอบคุณภาพที่เข้มงวดก่อนการจัดส่ง และยังผ่านการรับรอง CE / ROHS
4เรามีทีมงานบริการหลังการขายมืออาชีพ ซึ่งสามารถให้การรับประกันที่แข็งแกร่ง และบริการทางเทคนิค logistic สําหรับคําสั่งของคุณ

5การเปลี่ยนภายใน 30 วันหลังจากการส่งสินค้าจากเรา เนื่องจากปัญหาสินค้า

6เรามีความร่วมมืออย่างยาวนานกับบริษัทส่งเรือหลายแห่ง และปริมาณการส่งออกของเราก็ใหญ่ บริษัทส่งเรือสามารถให้ส่วนลดที่ดีกับเราได้

7. FAQ

Q1: คุณทดสอบผลิตภัณฑ์ก่อนการจัดส่ง?
A: เราทดสอบคุณภาพของผลิตภัณฑ์ทุกชิ้น ก่อนส่ง
Q2: วิธีการชําระเงินของคุณคืออะไร?
A: T/T,Paypal,West Union และอื่นๆ
Q3:What's the lead time? ตัวอย่างการสั่งซื้อมี?
A: เวลานํา: 7-15 วันทํางาน เราไม่มี MOQ สั่งตัวอย่างโอเค
Q4: คุณสามารถผลิตตามตัวอย่าง?
A: ใช่, เราสามารถผลิตโดยตัวอย่างของคุณหรือการออกแบบภาพเทคนิค, เรายังสามารถสร้างหม้อได้.
Q5. สถานะการบรรจุของท่านคืออะไร?
ตอบ: โดยทั่วไป เราบรรจุสินค้าในแพคเกจมาตรฐาน นอกจากนี้ถ้าคุณมีสิทธิบัตรที่ลงทะเบียนอย่างถูกกฎหมาย เราสามารถบรรจุสินค้าในกล่องที่มีแบรนด์ของคุณได้
